Paso 2: Hacer los dibujos
Este primer paso es uno de los pasos más importantes. Sin los dibujos correcta es casi imposible este proyecto. Antes de empezar a hacer los dibujos que usted tendrá que encontrar un buen motor eléctrico. Usé el viejo motor incluyendo la caja de engranajes planetaria de un taladro inalámbrico (10 voltios o más).
Primero el dibujo de la manija.

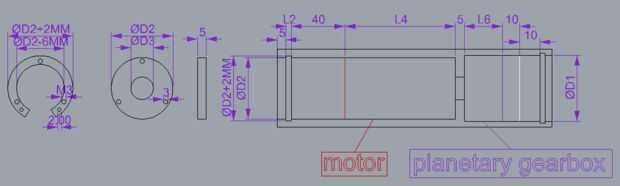

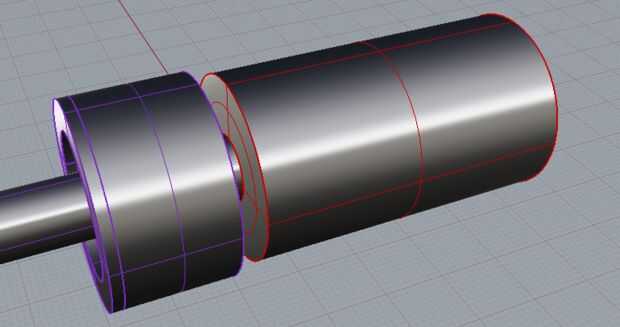

- Primero dibuja las dimensiones de la caja de engranajes planetario y del motor. Asegúrese de que usted mantenga el mismo espacio entre el motor y la caja de cambios. En este caso, 5 mm.

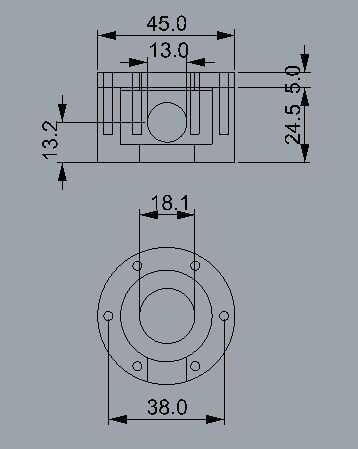

- El anillo engranaje (engranaje planetario) debían fijarse en el mango. La corona dentada que tiene algunos dientes en la parte superior del anillo. Esto se utiliza normalmente para fijar el par torsor. Lo uso para fijar el mango. Hice un anillo de bloqueo con pequeños agujeros que encaja perfectamente en la parte superior la corona dentada. Este anillo es con 4 pernos fijados al mango y unos 10 mm de espesor. (como veis en las fotos)
- De anillo viene otro anillo plástico, tubería que proviene alrededor del eje (el motor a la marcha con hexágono) de 10 mm de espesor. Este anillo se mantiene en su lugar por un anillo de seguridad. Este anillo también está hecho de plástico y hay que hacer un pequeño corte en el mango. (como puede ver en de dibujo)
- Ahora usted ahora la longitud del lado del engranaje planetario. Todos los anillos de este tienen el mismo diámetro que el engranaje planetario. Este es un lado de la manija.
- El otro lado (donde viene el motor) también viene un botón y un conector que se adapte a su fuente de alimentación. Estos componentes necesitan espacio, asegúrese de que tener suficiente espacio para esto y los cables entre ellos. Que utiliza 35 mm, es aconsejable para hacer más espacio. Después de este espacio viene otro anillo plástico. Un casquillo pequeño se puede empernarse a este anillo con tornillos M3. En de tapa viene un agujero para el conector.
El dibujo que hice para el engranaje cónico que probablemente permanecerá igual para usted. Era difícil hacer el engranaje de bisel correcto porque esto debe ser 3D impreso, que tiene algunas dificultades. En la primera versión donde los dientes pequeños y no funcionaba como un engranaje cónico en todos. La próxima versión trabajado grandes cambios, pero fue de las más diversas partes y no lo suficientemente fuerte como para apretar un perno. La última versión era un poco más grande, totalmente sólida y era una parte. Esto es fuerte y trabaja bien.
Los dibujos se hacen para un hexágono de 10mm (tornillos M6). Sólo puede escalar el modelo si quieres otro hexágono de tamaño. Compruebe que las paredes son lo suficientemente espesa para que no se romperá.
