Líquido con incrustaciones, corte del laser Cabezal guitarra - en Techshop (5 / 5 paso)

Paso 5: Ruta de la base del cabezal

El cabezal entero es ~3/4 "grueso - demasiado gruesa para el cortador del laser hacer por sí mismo. Por lo tanto, cortar la placa de cabeza fina en la cortadora láser y utilizar el router de mesa para copiar la forma a una base de madera más grande. La madera de base debe ser duro y fuerte, lo suficiente para soportar la tensión de plena carga cadenas - utilicé algunos lyptus desecho de otro proyecto.

(Una vez más, la pieza a cortar en las fotos no es mi Colcobolo original, es un truco doble con un pedazo de MDF para la base. Las dos últimas fotos son el cabezal real.)

Patrón de enrutamiento

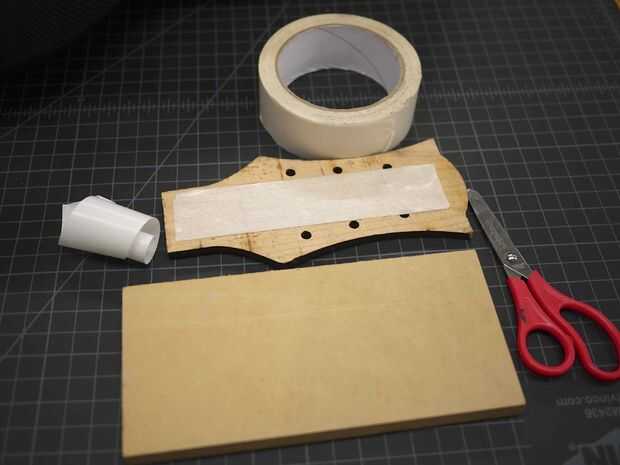

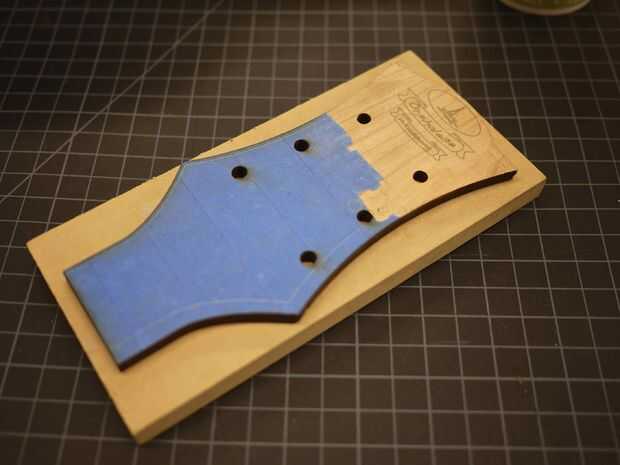

1. Utilice cinta de doble palo para sujetar la placa de la cabeza a la base de madera
2. Instalar un poco de patrón enrutamiento en el router de mesa

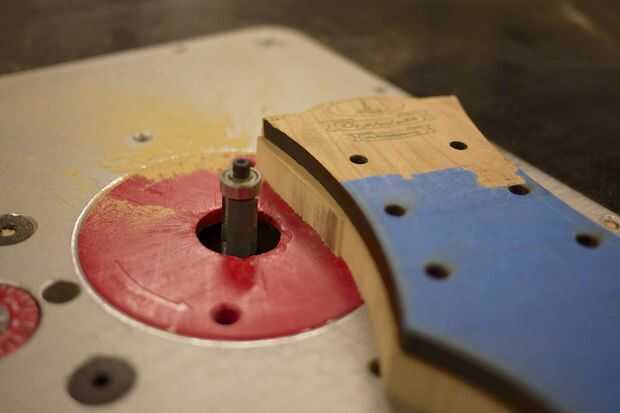

3. Alinee el cojinete en la broca con el borde de la chapa de la placa de cabeza
4. Corte en la madera base con la broca de fresadora, agarre firmemente el lado opuesto. Obtener un agarre firme sobre la madera, pero mantenga los dedos lo más lejos posible.

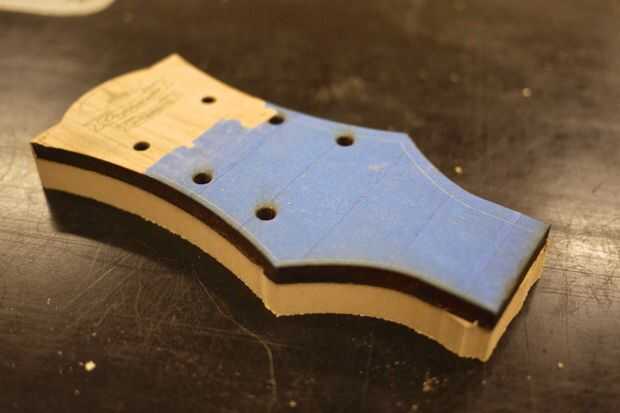

5. Orientar el trabajo, mantener la chapa de la placa de la cabeza presionada contra el rodamiento de copiar la forma

Después de la forma de enrutamiento, permanentemente había pegada la placa de la cabeza y la base junto. Yo podría haber hecho esto antes de enrutamiento, pero yo quería ser capaz de mantener la placa con incrustaciones de cabeza desmontable en caso de que cometí un error al cortar la base.

Para instalar el auricular corte la parte trasera de mi cuerpo de fibra de carbono para acoger, y resolverlo en su lugar con un archivo y papel de lija hasta que cabe dentro del cuello de fibra de carbono, justo por debajo de los trastes. He dejado un poco de fibra de carbono bajo el cabezal, entre los sintonizadores.
