Paso 1: Entender la estructura del escudo de Yun
ENERGÍA:
El Dragino es el módulo de la base del escudo de Yun. El módulo requiere alrededor de 200ma corriente en plena carga, por lo que es accionado por los pines de Arduino VIN para evitar sobrecalentarse en Arduino 5v a bordo LDO. Así que cuando Yun protector es en USA, la placa Arduino debe ser alimentada por el puerto DC en vez de puerto USB. El DC de entrada puede ser 7v ~ 15v.
El USB Host de Yun escudo obtiene poder del Arduino + 5v pin, desde los + 5v de Arduino viene de la + LDO 5V, para evitar que se sobrecalienta en la placa de Arduino, cuando el USB host es en USA, se recomienda usar + 7v DC.
INTERFAZ:

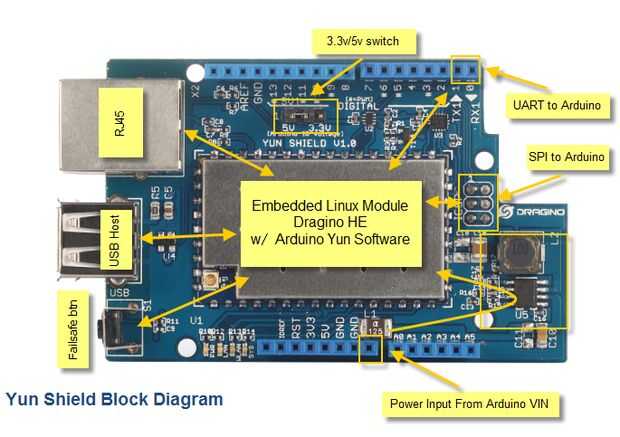

El RJ45, WiFi, USB Host y a prueba de fallos están conectados al módulo de Dragino él directamente. Y de la
Módulo de Dragino que usar SPI y UART para comunicarse con la placa Arduino. Escudo de Yun es compatible con la placa Arduino de 3.3v y 5v. El a bordo jumper SV1 se utiliza para establecer el SPI y UART a 3.3v o 5v.
La interfaz SPI se utiliza para subir los bocetos viene desde el IDE de Arduino. Interfaz SPI sólo conecta a Dragino durante la carga que el SPI Arduino puede utilizarse para conectarse a otros dispositivos de esclavo SPI.
La interfaz UART se utiliza para la clase de puente en Arduino, hay un montón de ejemplos explica cómo utilizar la clase de puente en el IDE de Arduino. Es el núcleo de la solución de Yun. Debemos asegurarnos de que la interfaz serial de Arduino no es utilizada por otro hardware.
