Paso 8: Impulsar la tensión
En esta parte que voy pensando "derecha a izquierda" en el protoboard. Esto significa que la fila más lejos de la derecha es ahora "fila 1" en esta sección.
Tome el cable negativo de la batería y el cable negativo de la célula solar y girar juntos.
Atornillarlos en el lado derecho de la segunda Terminal de tornillo.
Puesto el Terminal de tornillo en la parte superior derecha la mayoría de tu protoboard. Va de derecha a izquierda, esto significa 1 fila está vacía y 2 de la fila tiene los dos cables negativos.

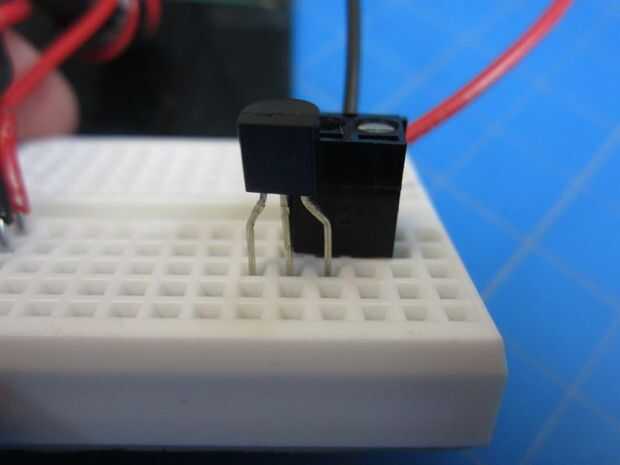

Agarra tu Transistor. Este es el Transistor 3N2904.
Con el transistor frente a usted, ponga la pierna derecha en la fila 2, que es lo mismo que los cables negativos. El tramo medio está en fila 3 y la pierna izquierda está en la fila 4.

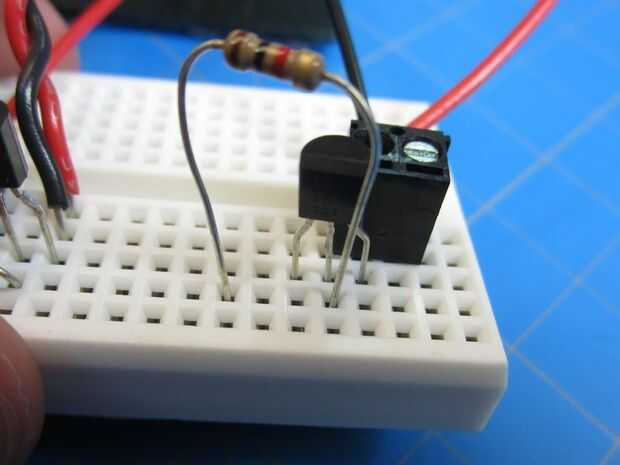

Agarra tu 1 K ohmio Resistor. Puse una de las piernas en la fila 3, que es lo mismo que la media pata del transistor. Colocar la otra pierna en algún punto a la izquierda en el centro de la placa. No importa donde.

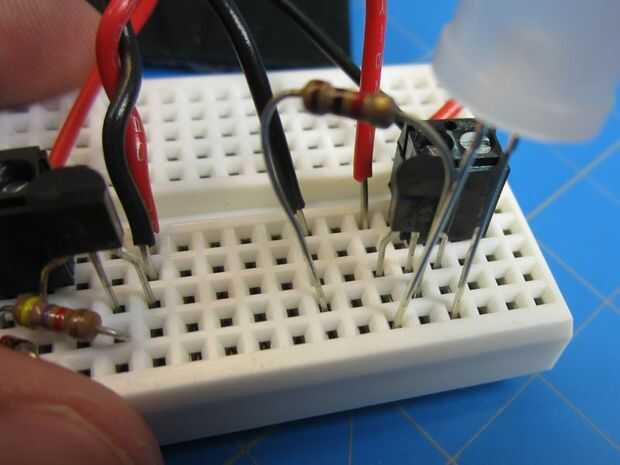

Agarra tu LED. Observe que tiene dos patas. Una pierna es larga, uno es corto. La pata larga es el positivo y la pata corta es negativo.
Poner la pata negativa en la fila 2, que es también la misma fila que la pierna derecha del Transistor y los cables negativos.
Poner la pata positiva en la fila 4, que es lo mismo que la pierna izquierda del Transistor.

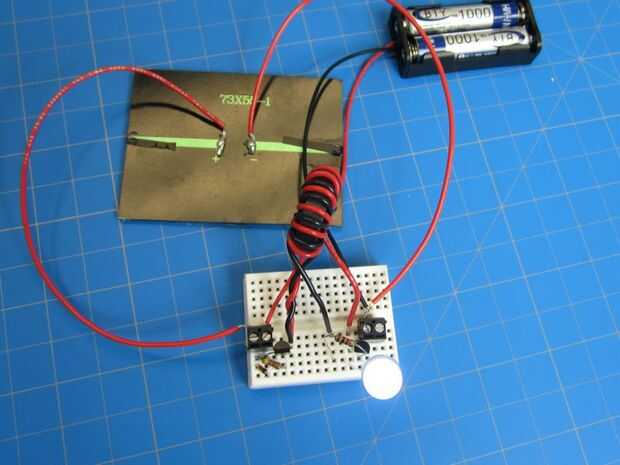

Toma una respiración profunda. Agarra su toroide.
Los dos hilos que trenzados entre sí, ponerlos en el lado de "detección de oscuro" de tu protoboard. Se van con el primer transistor lejos a la derecha la pierna.
Ahora tienes dos hilos sobrantes. Uno (no importa cual) y lo puso en la misma fila que la pata positiva de su LED. (De derecha a izquierda, esto es fila 4)
Tome el cable final de toroide y ponerlo en la misma fila que la pierna no utilizada de su resistencia de 1K Ohm. En mis fotos es en medio de mi Consejo de todo el resto.
Por fila - de derecha a izquierda
Fila 1: Vacío - perno de la Terminal de tornillo
Fila 2: Cables negativos de la célula Solar y batería, la pierna derecha del transistor, la pata negativa del LED.
Fila 3: Medio Transistor pierna, un lado de la resistencia de ohmios 1 K
Fila 4: Pierna izquierda del Transistor, la pata positiva del LED, uno de los dos cables de toroide "gratis".
Medio de la nada: otra pata de la resistencia de ohmios 1 K, ahora de los dos cables del toroide "gratis".
