Paso 2: Cómo funciona
Estamos más o menos haciendo el mismo circuito exacto que se encuentran dentro de la media luz del jardín al aire libre. Si encuentras una barata o una quebrada, lo desarma y mirar dentro. Es bastante simples.

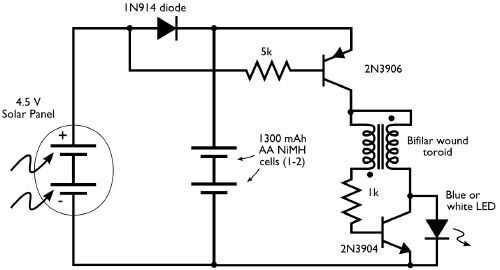

En nuestro proyecto estamos realmente tenemos tres circuitos diferentes ocurriendo al mismo tiempo.
Carga solar
El primero es el aspecto Solar de carga de nuestro circuito. Se compone de la célula solar, el diodo y la batería. La célula solar es creación de energía durante el día, las baterías almacena la energía, y el diodo impide poder fluir en la dirección equivocada. Las células solares tienen el hábito desagradable de tratar de chupar energía hacia sí mismos por la noche, que en vueltas destruye la célula solar.
De hecho, este circuito simple es todo lo que necesitas para hacer un cargador solar de AA potencia durante la próxima invasión zombie.
Detección de oscuro:
Ya que no queremos que nuestras luces que durante el día, desperdiciando energía preciosa, tenemos que montar un circuito simple que detecta la oscuridad. En este caso estamos usando la célula solar como nuestro "sensor", un 4.7 K Ohm Resistor y un Transistor 2N3906 para controlar todo.
En Resumen, el transistor funciona como una puerta. Cuando el voltaje de la célula solar es alta, la puerta est6 cerrada energía previniendo de fluir a través de él al resto del circuito. Como cae la tensión de la puerta se abre para permitir más energía a través de. La resistencia consiste en ajustar la sensibilidad de la puerta. Si desea cambiar cómo sensible la detección oscuro se puede intercambiar hacia fuera la resistencia para una mayor o menor.
Impulso de tensión
El voltaje es como la presión del agua. Imagina tienes una manguera y está tratando de empujar una bola con él. Demasiada presión y cosas salir de control. Una presión demasiado pequeña y el balón no se mueven en absoluto. Como la mayoría de las cosas en la vida las condiciones tienen que dentro de un cierto rango para que funcione correctamente.
En esta situación nuestra "bola" es realmente la. Tenemos que tener suficiente presión empujando en el LED enciende para arriba. Lamentablemente nuestros dos AAA recargables solamente darnos 2.4V de la energía y un blanco LED necesidades 3.6V de alimentación. Concedido, sólo podríamos utilizar una célula solar más grande y 3 pilas AAA, pero fácilmente podemos hacer nuestro propio transformador e incrementar la tensión.
Para ello necesitamos un toroide de hierro, dos longitudes de cable de núcleo sólido, un Transistor de 3N2904, un 1 K ohmio Resistor y un LED o dos.
Como veremos en los siguientes pasos nos va envolviendo nuestros alambres alrededor del toroide. Como saber, cuando la electricidad se mueve a través del alambre crea magnetismo y envolviendo los alambres alrededor de un núcleo de hierro convierte el hierro en un imán (que es cómo podemos crear electroimanes super fuertes!). Cuando esto sucede alrededor de nuestro toroide terminamos con un fuerte campo magnético en el centro del toroide, que de por sí es algo inútil. Eso es hasta que traemos nuestro segundo transistor en la mezcla. El transistor 3N2904 es encender este campo magnético y de más de mil veces por segundo que nuestro campo magnético y luego destruidos una y otra vez.
Cuando se destruye el campo de la energía magnética tiene que ir a alguna parte y es el lugar más fácil para ir hacia los cables alrededor del toroide. A través de este proceso terminamos por impulsar a la tensión. De hecho si quisiéramos podríamos poder un gran muchos LEDs a través de este simple circuito. Volviendo a nuestra analogía del agua, sería similar a la que poner el dedo sobre el extremo de una manguera para cambiar la presión de salida, dándole más poder.
Con la tensión impulsada el LED ahora puede encender... y apagado... 1000 veces por segundo. Aunque a nuestros ojos parece continuo. Es exactamente el mismo proceso que películas y TV truco nuestros cerebros en torneado de 30 cuadros por segundo en movimiento continuo, aburridos o estudiantes o utilizan para crear animaciones de libro animado en las esquinas de sus cuadernos.
El único inconveniente de este proceso es que a cambio de la tensión creciente perder amperaje. Si el voltaje es la presión del agua, el amperaje es la cantidad de agua que tiene en reserva. Además, este proceso no funciona con todos los tipos de LEDs. Especializada natural color cambiar LED no funcionará ya que requieren un flujo constante de energía para hacer su cambio de color de lujo.
