Paso 5: cerrar le

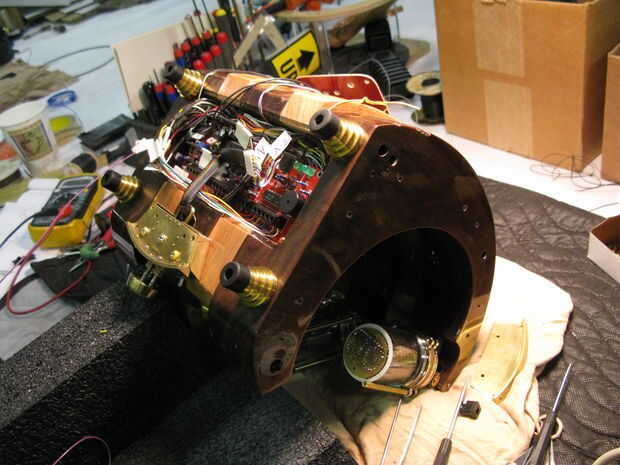

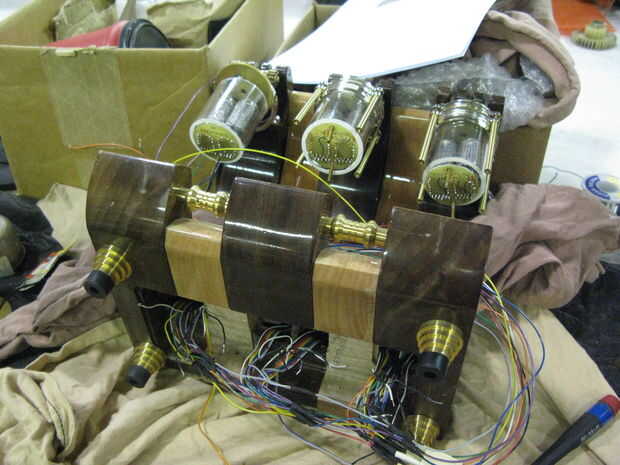

placas de circuito impreso (ver en foto paso 1 4) tiene un montón de huellas en un pequeño son, cada tubo tiene 12 terminales, la antigua Junta de pete había obligado todos los 12 cables para conectar a la placa, su nuevo prototipo board ha simplificado grandemente esto, cátodos de todo lazo al cátodo número correspondiente en el conjunto de nixies por ejemplo tubo de cátodo 1 1 se conecta a cathode1 en el tubo 2 y así sucesivamente , sólo los ánodos (6 uno por nixie) debe estar conectado uno a uno, no es tan difícil en todos

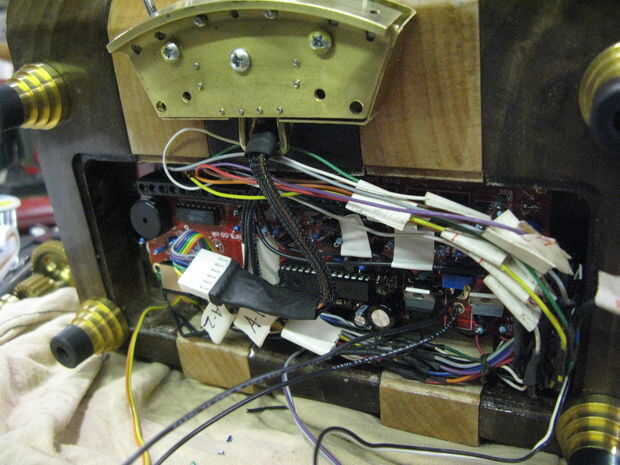

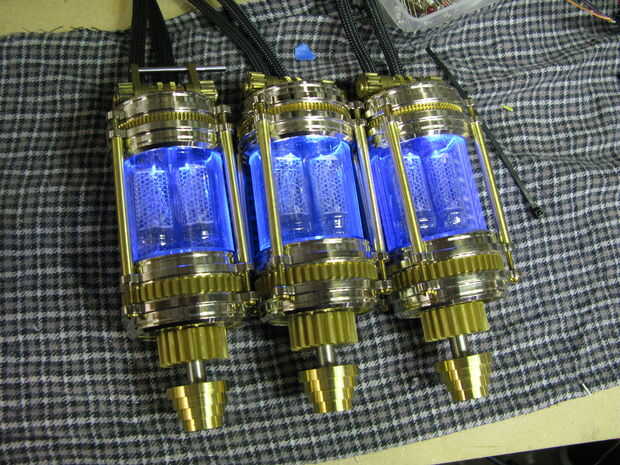

en la imagen 3 verás los tres pares de cables para alimentar el LED azul que se utiliza para la iluminación de tubo, ya que el tablero de relojes tiene una potencia en la gama de 9VAC a 15VAC. Elegí un transformador 9VAC, permitiéndome 3VAC por led, así que conectado los leds en serie y conectados los dos cables directamente a la toma de entrada de AC. ya que con la CA polaridad no es un problema en 60 ciclos iluminan los tubos perfectamente...
Pruebe y encuentre un adaptador con un conector de 90 grados para que pueda perforar y montar la clavija de entrada de energía hacia abajo sobre la placa inferior.
la cubierta plateada puede ser cualquier cosa de madera contrachapada para material de placa de circuito de fibra de vidrio, elegí el later.bear en cuenta el hueco que esta molida la profundidad será el espesor de la placa de cubierta.
