Linterna recargable para coche (2 / 5 paso)

Paso 2: Hacer la matriz de LED

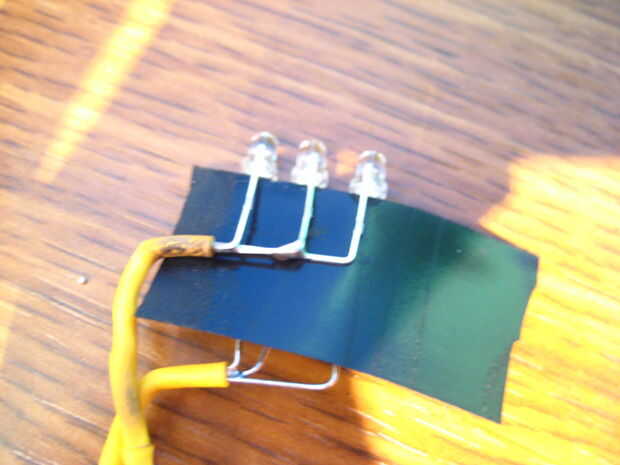

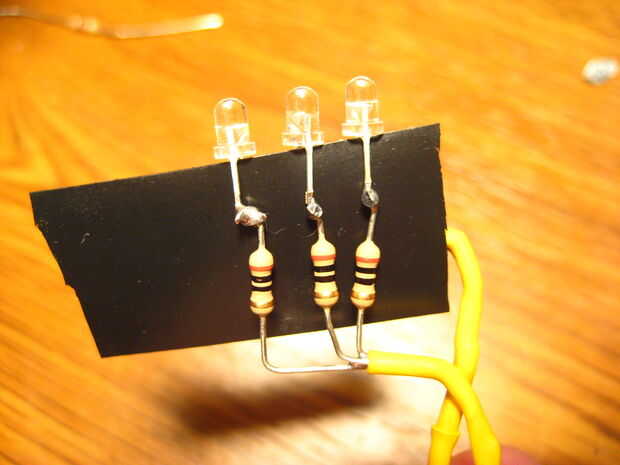

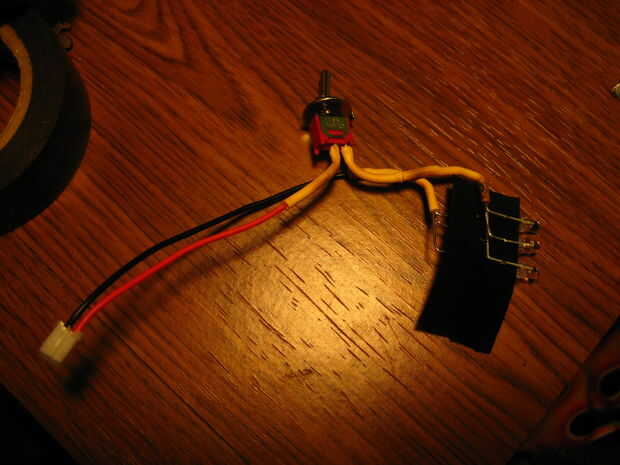

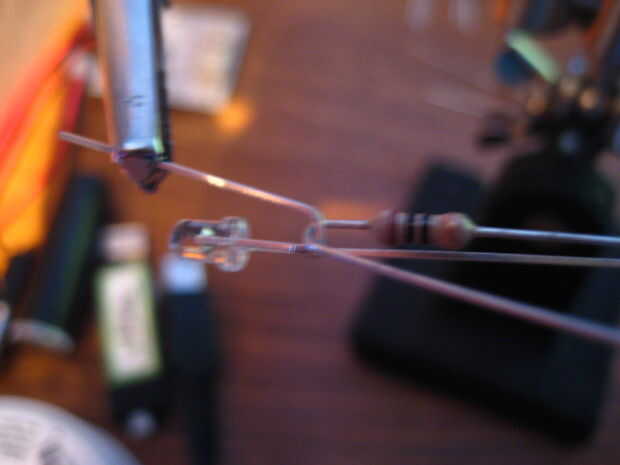

El primer paso es averiguar cómo obtener los LEDs. Ya que mi fuente de energía es una batería Li-polivinílica que reparte 3.7V no podría organizar los LEDs en serie. Usé el URL. Para utilizar correctamente el LED debe utilizar una resistencia en la pata negativa del LED (esta es la pata corta o el lado del LED con un corte a él). Paralelamente también se debe utilizar una resistencia por LED y en mi caso eso significa 3 resistencias. Para facilitar la soldadura de la resistencia y el LED juntos me enganchado los juntos como se ve en la primera foto. Luego soldar y había cortada lejos el exceso de material. Una vez que lo había hecho para todos los 3 de mi LED había soldado les juntos. Empecé con las patas positivas y soldado juntos como se ve en la figura 2 a continuación. Hice algo parecido con las patas negativas (ahora con resistencias) como se ve en la figura 3 a continuación. Cuadro 4 a continuación muestra un interruptor de cable a las patas positivas, y finalmente todos a un conector de alimentación para el tablero.
