Linterna LED recargable USB (4 / 7 paso)

Paso 4: cableado y vivienda

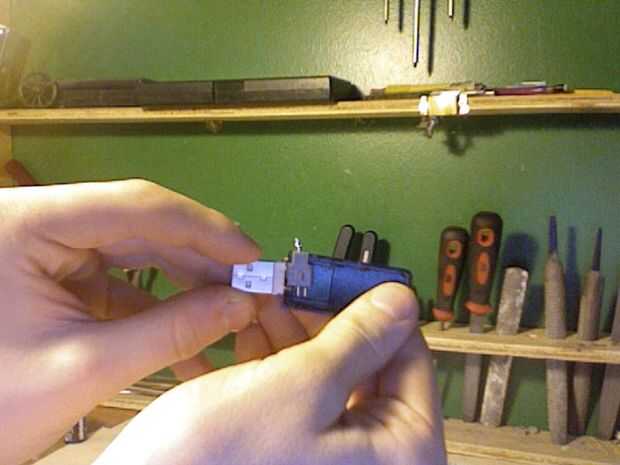

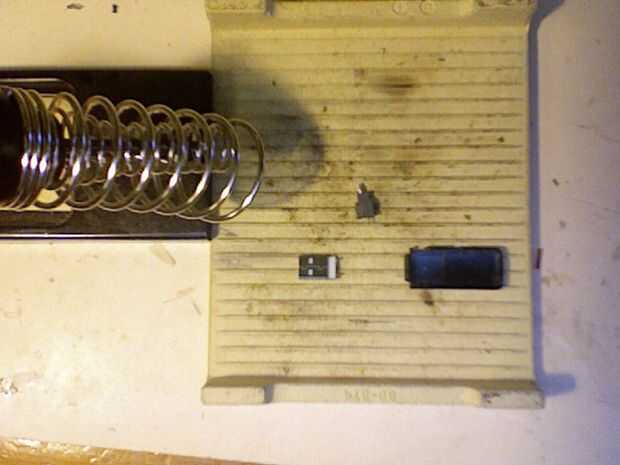

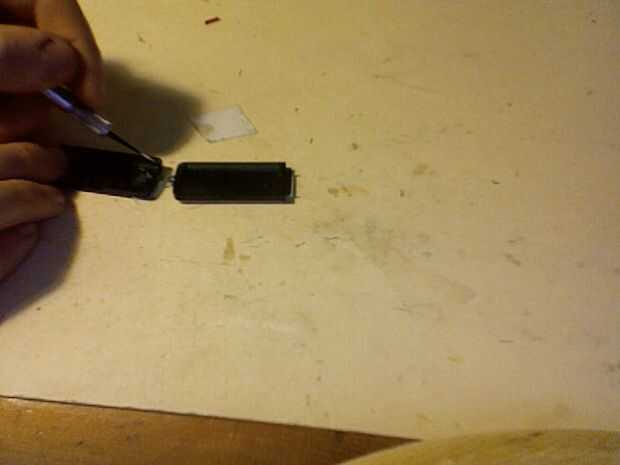

En este paso la primera cosa a hacer es comprobar si todos los las piezas encajan en el flash, seguramente no usan un cuchillo de la manía para quitar algunos de plástico y hacer un agujero para el interruptor de encendido/apagado y el interruptor opcional si tienes el circuito de memoria.

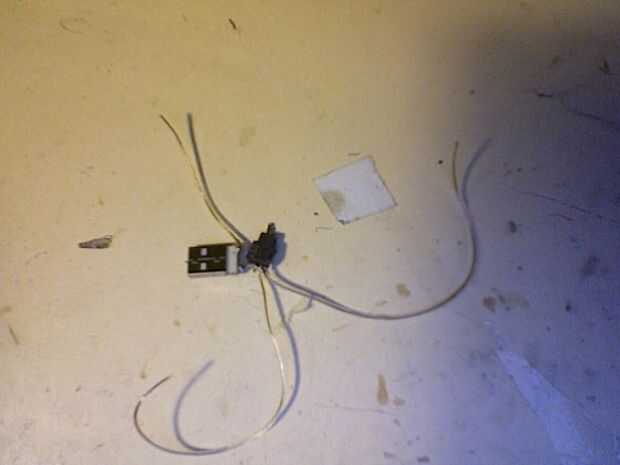

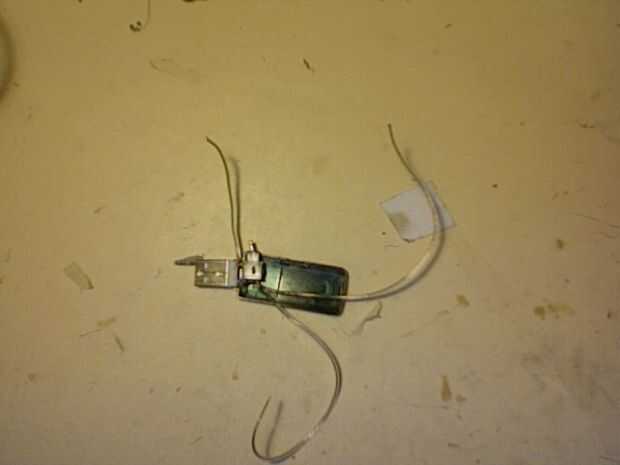

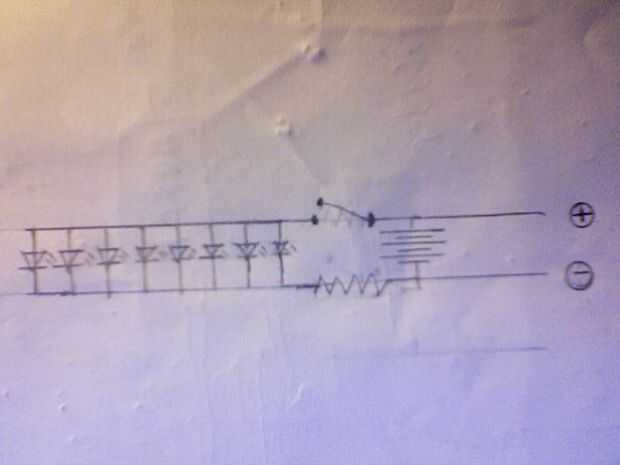

Una vez que ha hecho algunas habitaciones quiere comenzar a hacer algunas conexiones según el esquema. Comience por conectar la salida positiva para el extremo positivo de la batería y uno de los extremos del interruptor de encendido/apagado, luego conectar la salida negativa al extremo negativo de la batería y el resistor o resistencias. Luego conecte el otro extremo de encendido/apagado a los de los extremos positivos de los LEDS.

Entre todos los extremos negativos de LED, la batería y la salida negativa, o bien podría tener una resistencia de 36 ohmios o un resistor de 120 ohmios en cada extremo de la lLEDs te recomiendo que hagas la mayor resistencia y tiene que ser en el caso de las baterías o el equipo tiene un puesto superior a 5v, ambos métodos de orientar las resistencias funcionará pero es mejor si tener una resistencia a cada LED en caso de que algunos de ellos se rompe y el resto tendrá demasiada corriente y se quemará.

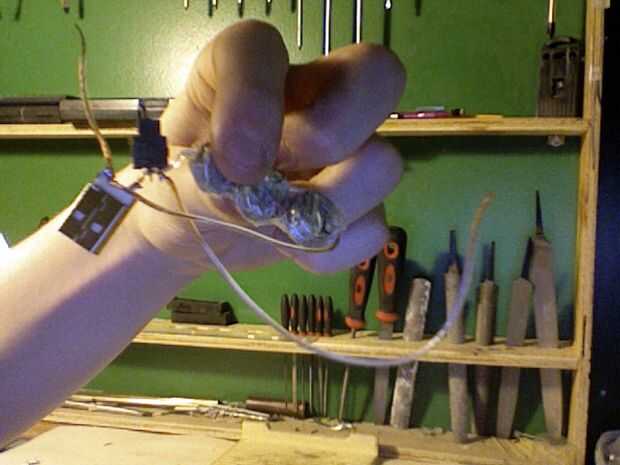

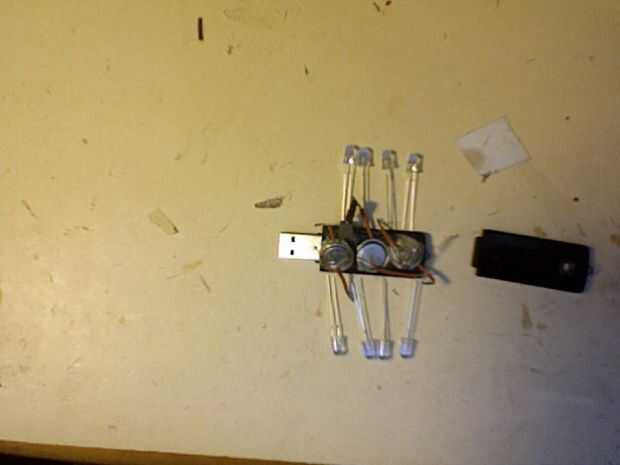

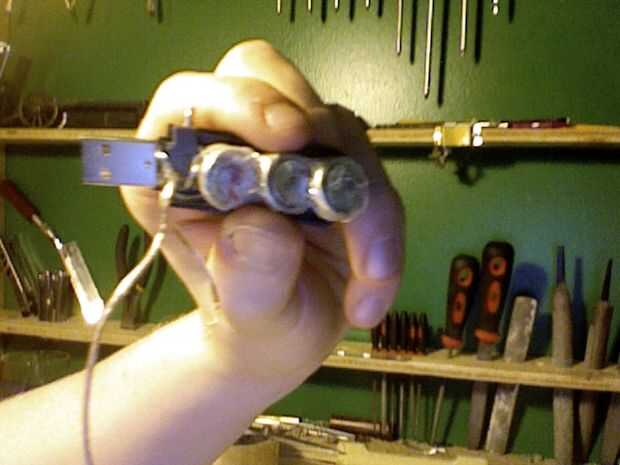

Una vez que tienes el interruptor, baterías y dos cables que van hacia fuera, este paso es completo, pero probablemente las baterías será demasiado gruesas así que use algún plástico duro para hacer una caja para levantar la tapa un poco.
