Paso 2: Agregar los LEDs + usando el tablero de juego de NPN8
A continuación se que necesitaba añadir los LEDs. Esencialmente en el tablero de NPN8, la fila superior de cabeceras de pins (0-7) conectan a los emisores de los transistores de NPN en la Junta. La fila inferior de los cabezales de perno (0-7) conectarse a los colectores de los transistores de NPN. En transistores NPN, emisores generalmente están conectados a tierra y colectores son generalmente conectados a la alimentación.
Aquí, estamos usando el LED como un hombre medio - cuando le decimos a la hélice al registro de desplazamiento que queremos un LED encendido, va a través del LED, luego por el lado del colector de la Junta y por el lado del emisor de la Junta.

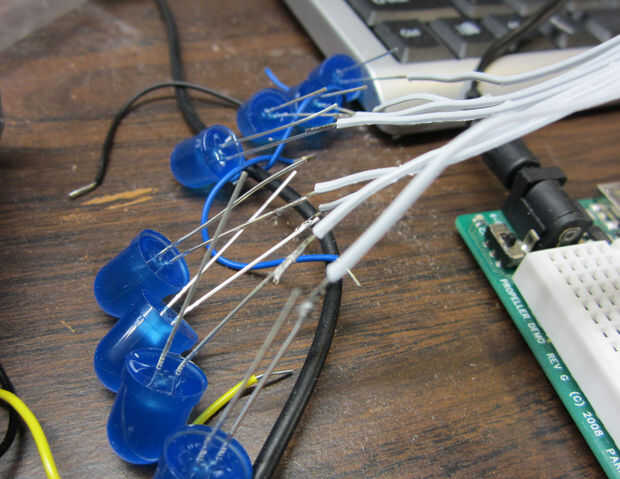

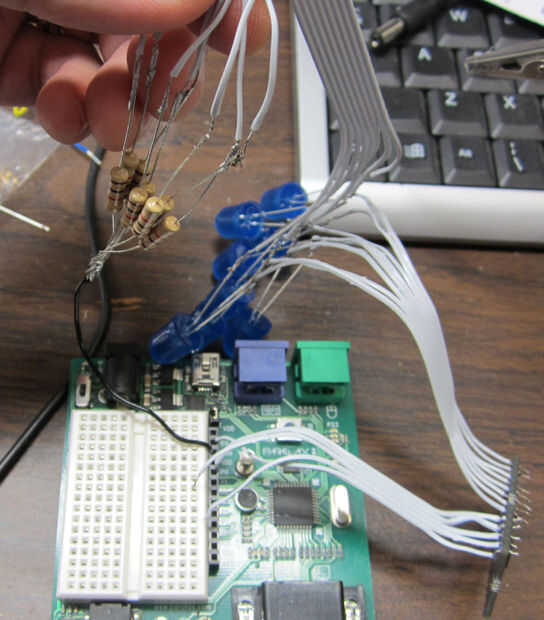

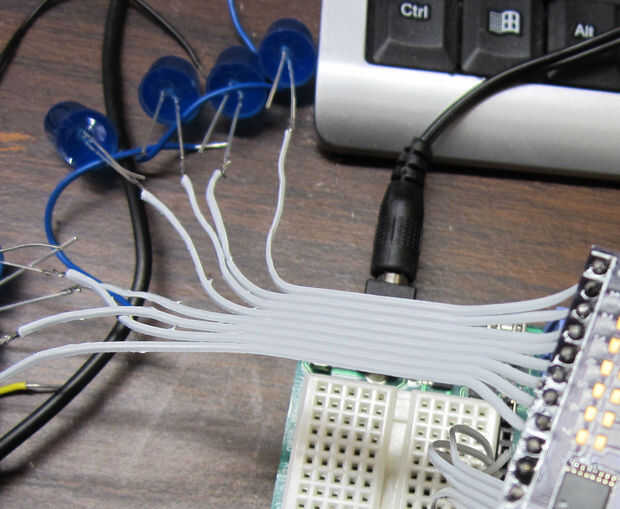

Así, para preparar los LEDs, primero utilicé cable de cinta, pelado y estañado los extremos con soldadura y luego soldar un cable a cada cátodo del LED. Había soldado los cables hacia el colector de la Junta (en Puerto). (Foto 1, 2 y 3)

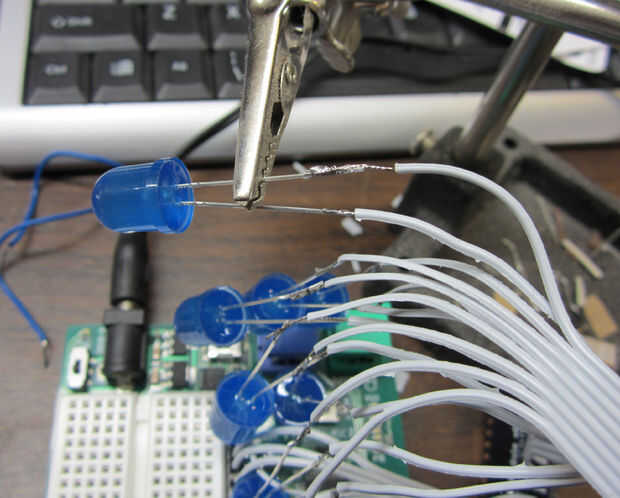

Después de hacer esto, despojado/estaño más alambres para conectar en el lado del ánodo de los LEDs. Después de soldar en, me di cuenta de que porque se trataba de LEDs, tendrían resistencias limitantes actuales para que no sople. Por lo que soldados grande ole' 1 resistencias de k (son tan grandes porque pedí la potencia mal los de un proyecto anterior) a los cables que vienen desde el lado del ánodo de los LEDs. (FOTO 4)
Puesto que todos ellos iban a conectar a la energía, sólo gire en un paquete pequeño, poner alguna soldadura en el giro y soldar un cable para ir desde el paquete al VSS en el tablero de la versión parcial de programa. No es muy elegante, pero sin duda fácil!

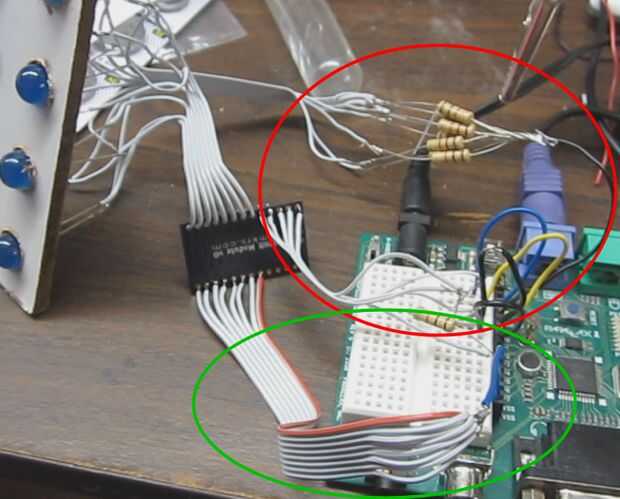

Al otro lado de la Junta de NPN8 (emisor/puerto lateral hacia fuera) va a tierra. Así que de nuevo me pelado hacia fuera los alambres, estañado de ellos y el soldado a la placa. El otro extremo se retorcía. Soldadura fue puesta en el giro, y un alambre era soldado de ese paquete de soldadura de giro a la VDD en el tablero de demostración de la hélice. El círculo rojo muestra los cables que van de los ánodos de los LEDs a VSS y el círculo verde muestra los cables que van desde la Junta de NPN8 a tierra. (FOTO 5)
Nota: Esto puede parecer algo confusa (que era para mí hasta escribir este instructable!). Esencialmente, como se mencionó antes, cuando le decimos a la hélice al registro de desplazamiento que queremos un LED encendido, va desde el tablero de demostración, a través del LED, luego por el lado del colector de la Junta y por el lado del emisor de la Junta. En términos algo más técnicos, cuando el transistor está sesgado con una señal de la hélice, el colector y el emisor pueden conducir corriente, por lo que inevitablemente va desde la tarjeta de demostración con las resistencias limitantes actuales, LED, colector del transistor, luego al terreno a través del emisor del transistor.
