LinkIT uno - Led efectos de luces (2 / 4 paso)

Paso 2: El TRANSISTOR

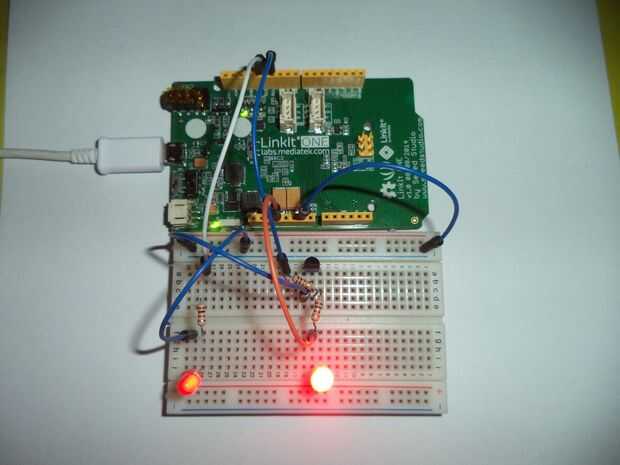

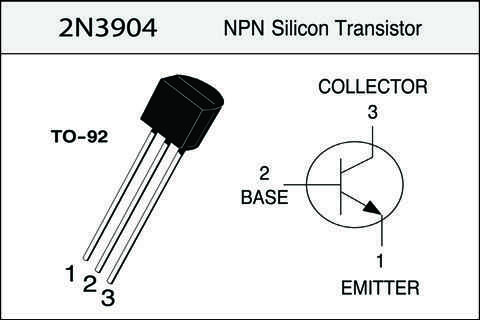

El tablero uno de LinkIt tiene una corriente de salida máxima < 3mA, que no es suficiente para activar completamente un LED (requiere unos 15 ó 20 mA). De esta manera el LED no es lo suficientemente brillante y existe el riesgo de dañar los pernos de la Junta. Para solucionar el problema he usado el transistor NPN 2N3904.

En este proyecto vamos a usar las transitors como "interruptores". Tienen 3 pines:

  • Base: conectado a la salida de una tabla uno de LinkIt. Cuando la diferencia de potencial eléctrico es alto, puede corriente del colector al emisor y el LED se enciende. Por el contrario, la corriente no fluya cuando la diferencia de potencial eléctrico es bajo y por consiguiente el LED permanece apagado.
  • Colector: conectado al cátodo del LED (plomo cargado negativamente, corto)
  • Emisor: Conectado a la tierra
