LinkIt uno - con texto de matriz de puntos LCD (2 / 2 paso)

Paso 2: WIering y programación LCD - Hola mundo

Una cosa que es muy importante es conectar los pins correctamente. Si usted no lo hace, nada funcionará pero probablemente LinkIt uno tiene un circuito de protección para no quemarlo si conectas + y - (pero por favor no lo haga).

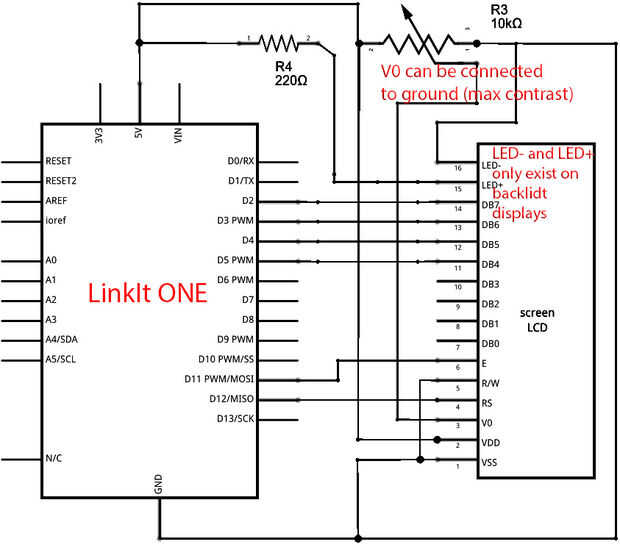

Si usted compró un LCD nuevo brillante, no tiene problemas con encontrar pinout pero si fuiste la manera gueto con como yo lo hice, usted tendrá que experimentar. Si tu LCD tiene 14 pines, esto significa que no es backlidt. Para encontrar "Inicio" de pernos tienes que localizar el - pin. Mayoría de los componentes - conectado al caso por lo que si logran identificar a que pin del caso de la pantalla LCD está conectado, usted sabe que pin es el pin 1. Si no puede identificar visualmente, intente usar ohmímetro. A partir de ahí sólo tiene que conectar pines como se ve en el diagrama arriba.

Ahora, realmente gracias por leer esto ' ible y permanecer atentos para otro!
