LinkIT un osciloscopio

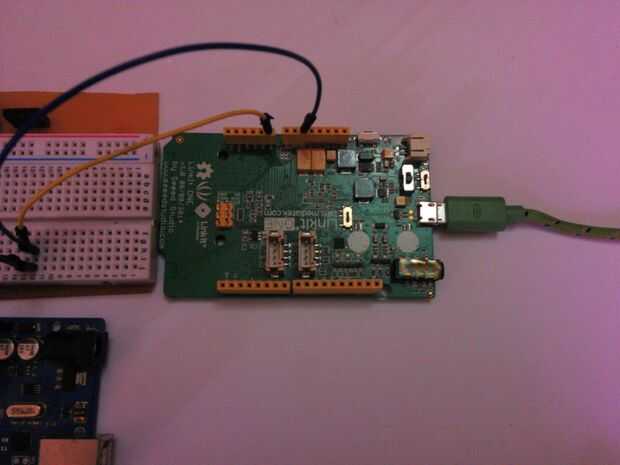

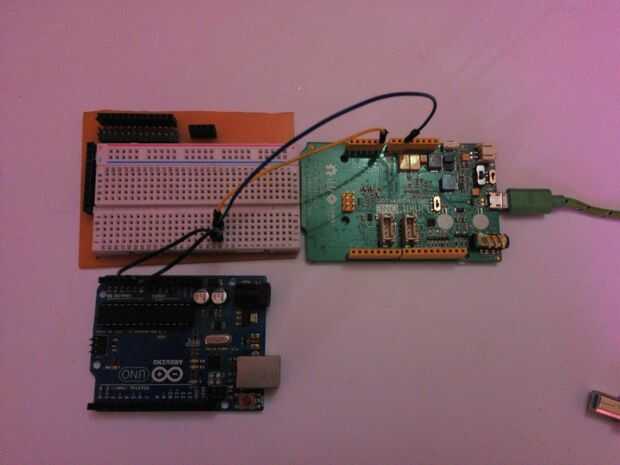

En este instructable voy a mostrar cómo convertir su Linkit uno en un osciloscopio. Osciloscopio es una herramienta si se trabaja con la electrónica pero cuesta mucho, pero con un Linkit uno se puede crear uno en le hogar. La entrada al osciloscopio es un pin analógico para que pueda leer datos digitales y analógicos. En este instuctable también mostraré cómo generar una onda cuadrada con un Arduino y ver que onda en el osciloscopio.

Etiquetas: Arduino, LinkIT, Osciloscopio
