Paso 8: Equilibrio las vigas

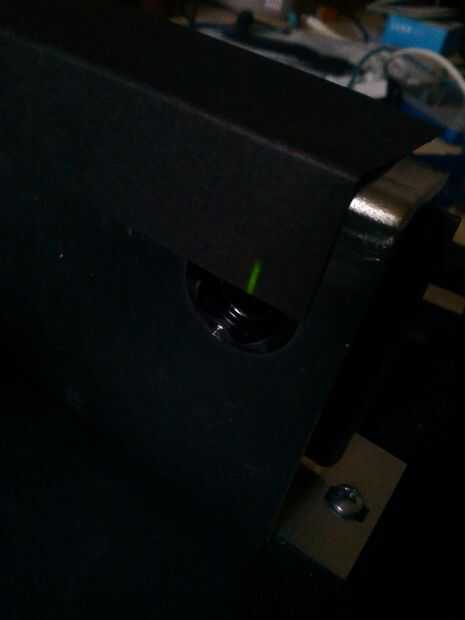

Con la correa de transmisión de puse manualmente los espectros a la zona verde y luego ajustar los tornillos del espejo para que los rayos de luz cayeron exactamente sobre las lentes individuales para cada LDR (hay un ajuste horizontal y vertical para cada haz, así como el mismo otra vez para el espejo en el frente que se mueve ambas vigas al mismo tiempo.
Una vez las vigas donde equilibrado luego ponen a cero las señales.
Esto se hizo en primer lugar quitar la correa de transmisión del motor paso a paso y estableciendo manualmente el espejo a la parte verde del espectro (sólo para conseguir una luz brillante a través de) no importa que sólo intentas conseguir equilibrio entre los dos LDRs que debe leer aproximadamente la misma con nada en el camino.

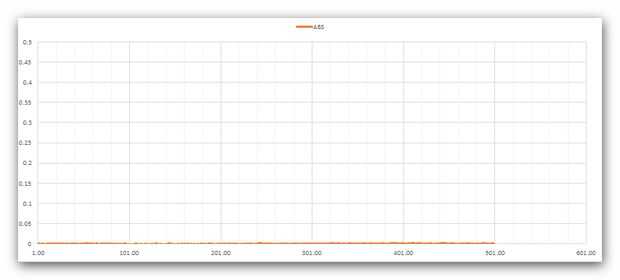

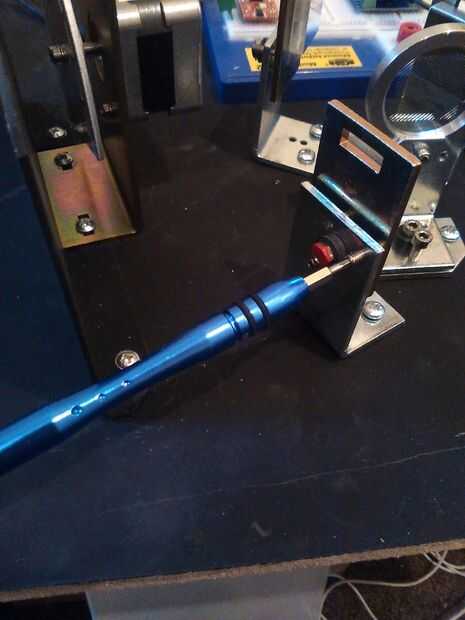

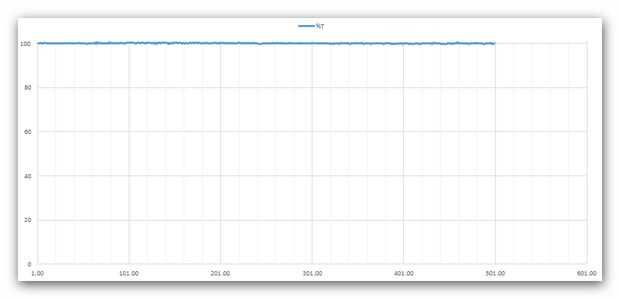

Entonces establecer el esbozo del espectrómetro ir y capturar los datos en el monitor serial - mientras su funcionamiento ajustar las resistencias variable - configurar el espacio en blanco que entrega el valor máximo y el conjunto de la muestra para que coincidan. Esto tenía el resultado de dar 100% de transmitancia y absorbancia cero en la viga de la muestra.

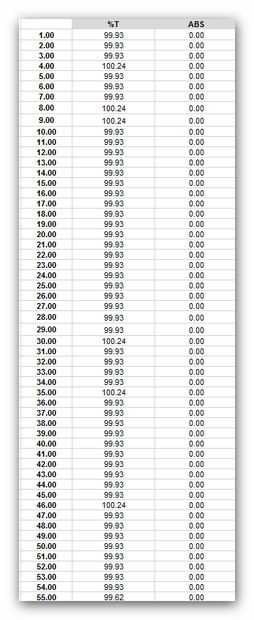

Vea las tablas
