LinkIT espectrómetro de doble haz uno - (6 / 10 paso)

Paso 6: Escudos y apoyo ligero

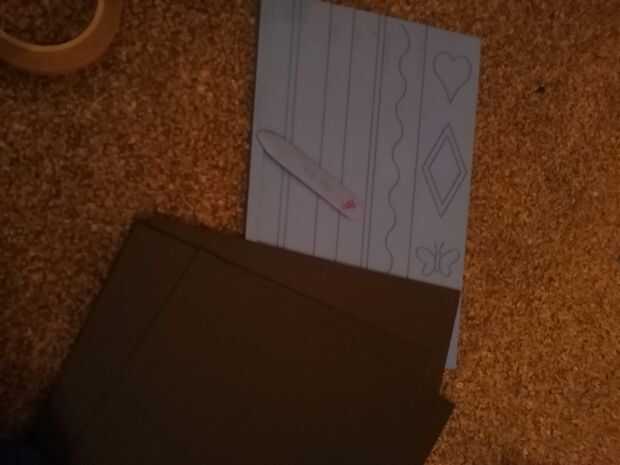

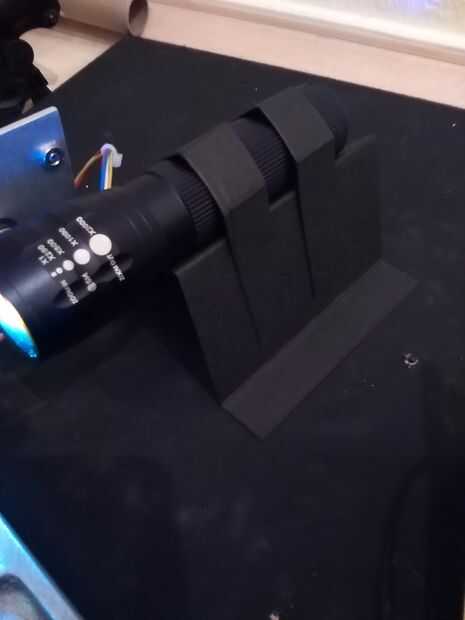

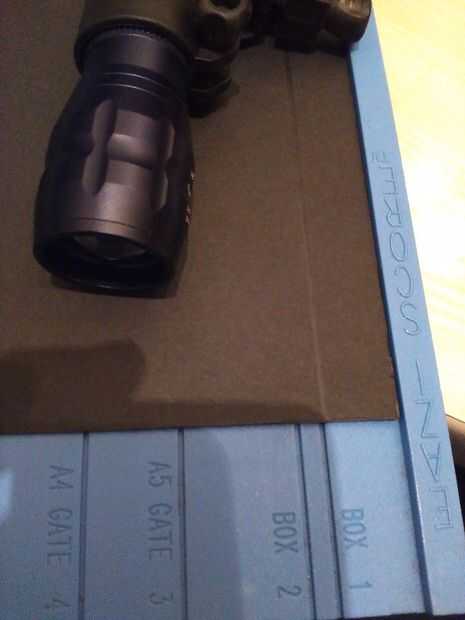

En un intento de recrear el blindaje usé mi tarjeta de esposas haciendo herramientas para pliegues y luego doblar las hojas de tarjeta negra para hacer cajas para ir alrededor de las lentes y las muestras. Utilicé el mismo método para hacer el soporte de la antorcha (que es la fuente de luz - una alta potencia LED ciclo lámpara con un enfoque objetivo para concentrar el haz)

Todas las piezas de coche se llevan a cabo utilizando cinta adhesiva de doble cara.

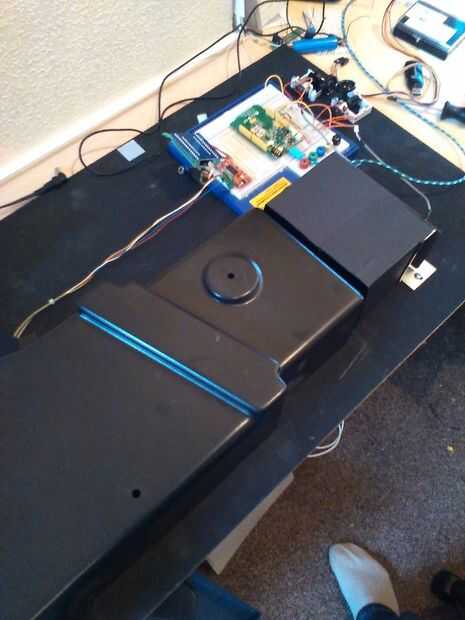

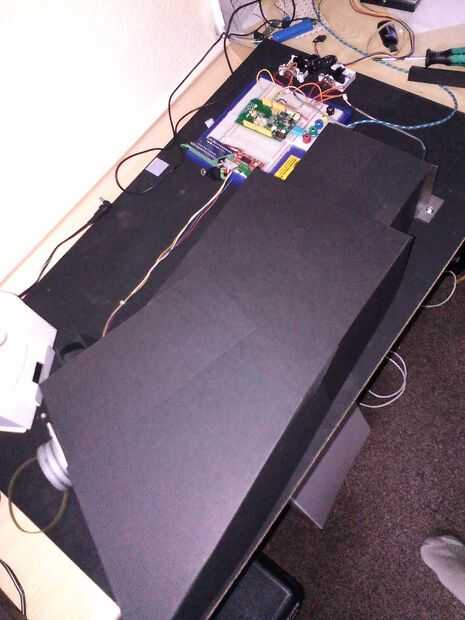

Desafortunadamente, mientras que el escudo principal funciona, era demasiado ligero y mantiene movimiento durante la prueba las vigas que luego obstruyeron las vigas, por lo que volvieron a usando el protector de plástico original de funcionamiento principal, sólo tener que cortar una sección grande para permitir que se sientan sobre la antorcha.

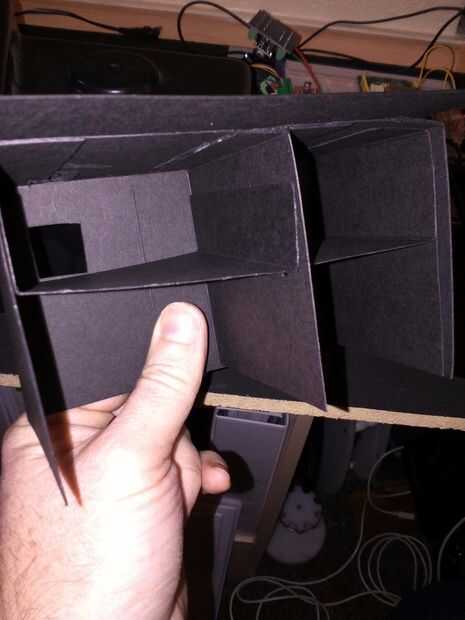

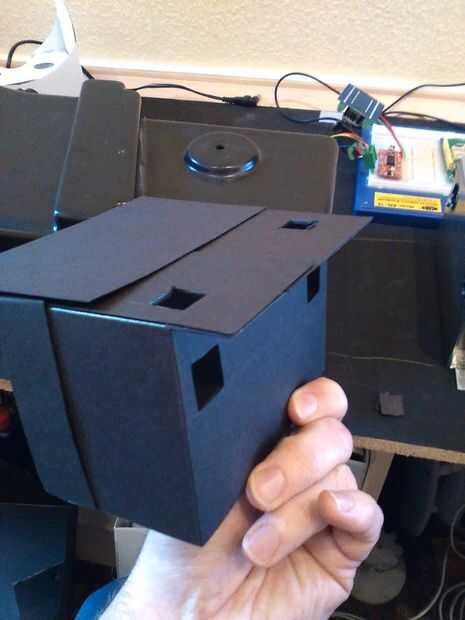

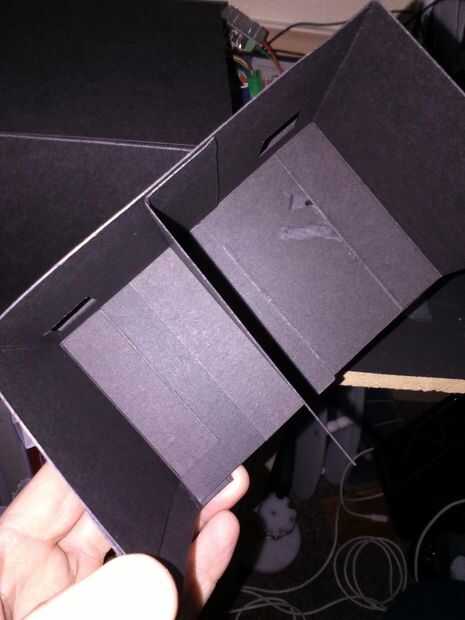

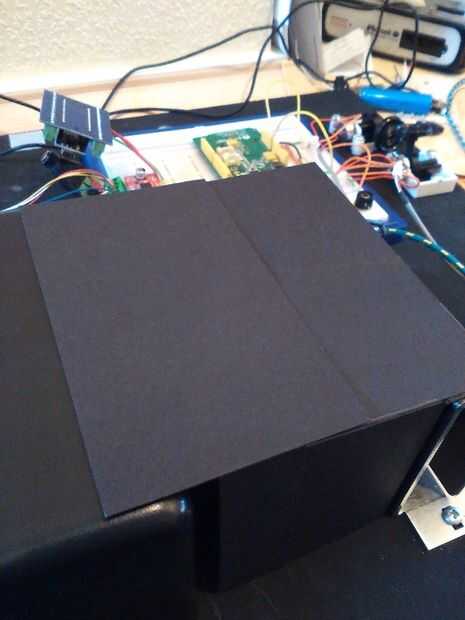

Todavía tenía que hacer una cubierta para el área de la muestra, como se puede ver una pared de separación entre los dos haces y entonces cortado los agujeros para las vigas pasar a través en el frente, así como orificios para introducir las muestras en la parte superior.

Haz agujeros donde alineado al encender la lámpara, con el escudo en su lugar, utilizando un lápiz para marcar los puntos donde las vigas golpear la tarjeta. También he añadido tarjeta suficiente para la parte superior se superponen a la pantalla principal en la parte trasera de la cubierta de la muestra y en la parte delantera donde se encuentran los sensores.
