Libretita: una bajo costo, modular, compatible con Arduino plataforma educativa (7 / 11 paso)

Paso 7: Comprobaciones finales, Attiny y encendido!

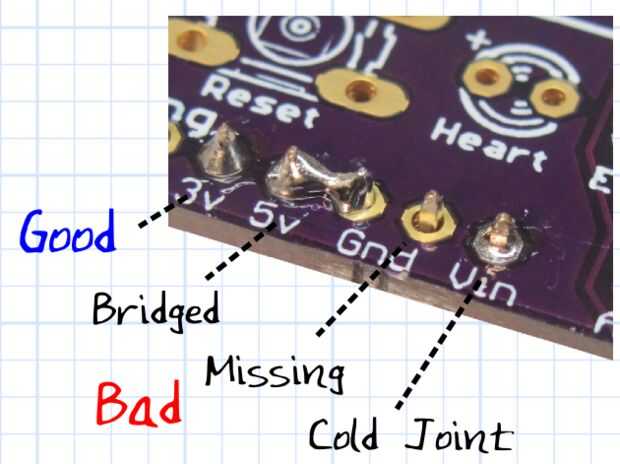

Antes de insertar el IC y energizar, tómese un minuto para inspeccionar tu trabajo. Utilizar una buena luz y lupa. Buscan desaparecidos o puentes de empalmes de la soldadura. Toque cualquier cosa que se ve sospechoso.

Si usted compra un kit de mí, el IC Attiny85 tendrá un programa de gestor de arranque instalado en él y sólo puede insertar el chip. Un bootloader es un programa simple que comprueba si hay nuevos programas subir y si no, después de 5 segundos, iniciar el programa actual.

Un gestor de arranque en un chip no es trivial y requiere un Arduino, frambuesa Pi o un programador. Mira http://paperduino.eu/doku.php?id=burning_bootloade... para más detalles. Para chips de programación directamente, uso mi propia fuente AVR programación escudo abierto.

Todo lo que se dice, es el momento de:

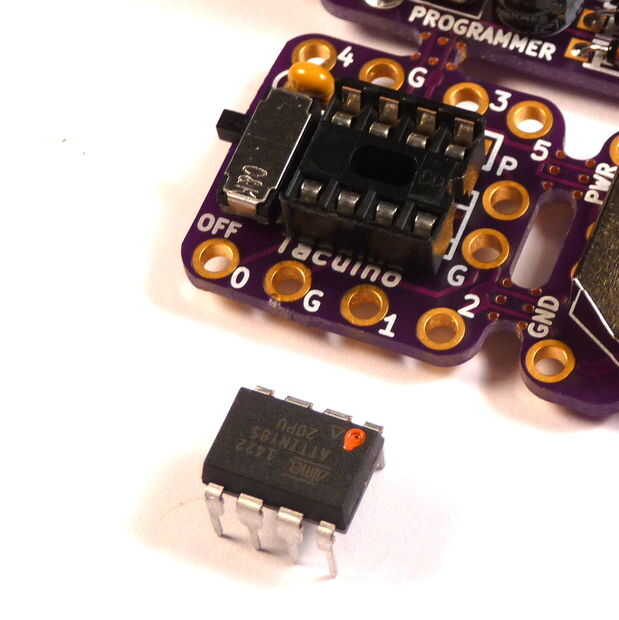

  1. Insertar el IC Attiny85 con el punto de alineación hacia la batería. Suele añadir un punto de pintura para hacerla más visible. Alinee el chip con la chuleta en el zócalo (o la serigrafía) y presione con cuidado en colocar, asegurando no pins dobladas sobre o bajo.
  2. Inserte la batería CR2032 con el signo "+" hacia arriba.
  3. Coloque el interruptor en la posición "On" (hacia el puerto del USB).
  4. El gestor de arranque tarda 5 segundos en arrancar. Durante este tiempo, está comprobando para ver si un programa está esperando para subir, algo que le mostrará cómo hacerlo en el siguiente paso.
  5. Debería ver un breve destello de luz desde el LED principal indicando que el programa se está ejecutando.
  6. Presione el sensor de contacto, y trabajo duro debe ser recompensada con música y luz!
  7. Como extra, cuando te canses de escuchar la canción, usted puede colocarlo en modo silencioso manteniendo el sensor de contacto mientras enciende la potencia, otra vez y espere que el LED parpadee dos veces (esperar los cinco segundos).

Solución de problemas:

Si no está recibiendo ninguna respuesta de la Junta, no se asuste! Aquí están algunas cosas para ver:

  1. Retire la batería.
  2. Verifique la alineación de la IC. Si el IC está caliente al tacto, la tienes en versiones anteriores. Compruebe la marca de alineación.
  3. Inspeccione la parte inferior de la placa para soldar los problemas como antes. Retoque de cualquier junta de cuestionable.
  4. Verifique que la batería tiene una tensión buena.
  5. ¡ Pida ayuda!

Digo a mis alumnos que tienes que ser paciente, persistentey tener fe que se puede averiguar!
