Libretita: una bajo costo, modular, compatible con Arduino plataforma educativa (3 / 11 paso)

Paso 3: Condensadores, interruptor, zócalo

Mover hacia abajo a la sección de tablero de libretita:

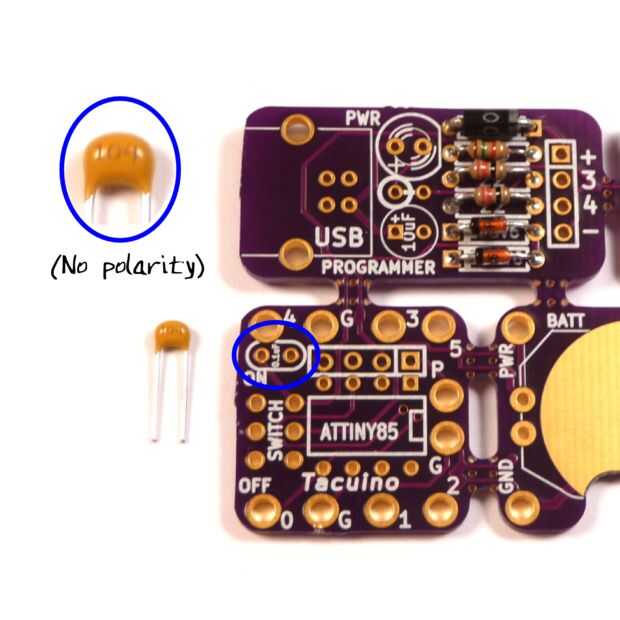

  1. 0.1 uF capacitor va en la esquina superior izquierda. Condensadores de cerámica no tienen polaridad. Suaviza las tensiones que el microcontrolador recibe.

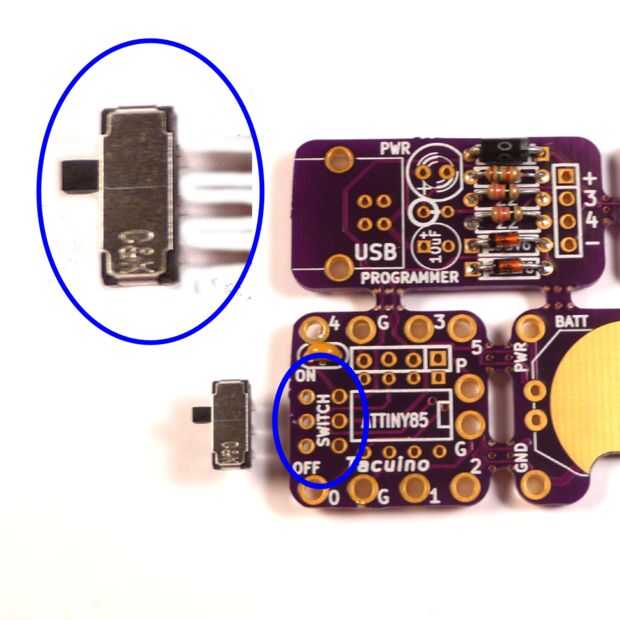

  2. El interruptor de alimentación cae por debajo del condensador, con el actuador apuntado a la izquierda. "On" es ascendente hacia el conector USB.

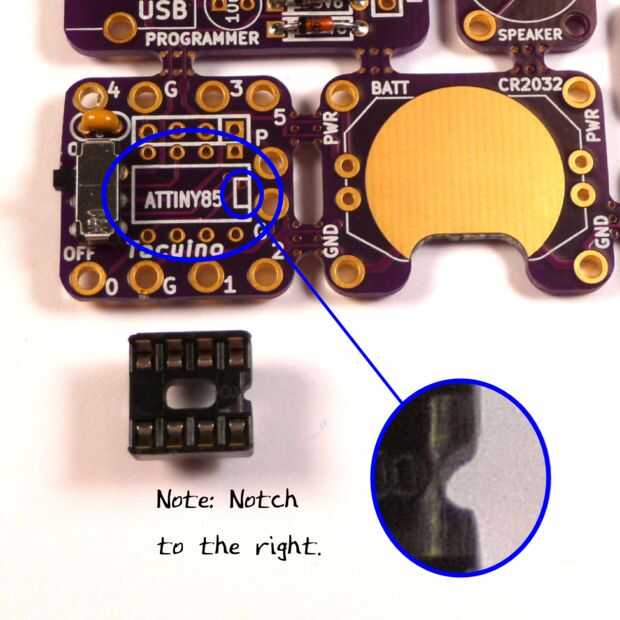

  3. A continuación es opcional zócalo del IC, que se alinea con la muesca apuntando hacia la batería. Esto le ayudará a alinear correctamente la IC en un último paso. El zócalo del IC le permite fácilmente reemplazar un chip de daño o para quitar un chip para la programación.
