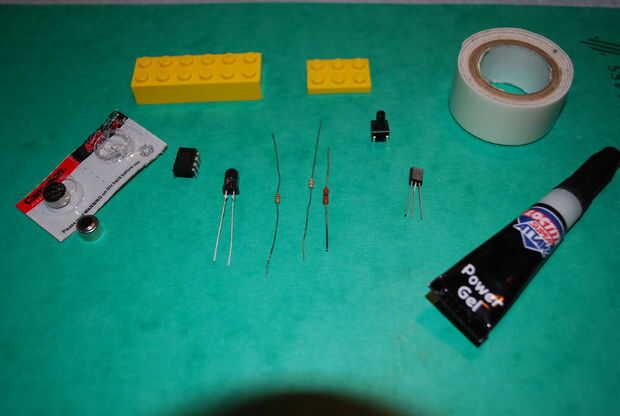

Paso 1: Lista de piezas
-PIC12F509
-5 m m IR LED
-Momentánea botón
-Resistencias de 100R y K 100, cada 1/8W para ahorrar espacio
-La actual limitación de resistencia para el LED, mina fue 12R para un diodo de 130mA. Suya puede ser diferente.
-NPN transistor, he utilizado BC547 porque uno tenía ya
-Dos pilas de botón, que usé se llaman D393, 393, LR754 o AG5 dependiendo del fabricante
Las baterías deben ajustarse en el bloque LEGO, junto con el resto de la circuitería.
Materiales y herramientas necesarias son:
-2 x 6 bloque LEGO y dos de 2 x 3 delgados bloques para que las baterías se pueden acceder más tarde.
-5mm y 3,5 mm Brocas para taladrar los agujeros para el LED y botón
-Bloquean Neelde-alicates para tallar hacia fuera el LEGO, me di cuenta de que usar cuchillos o una dremel es sólo forma demasiado complicados y simples alicates hacen el truco lo bastante bueno.
-Un buen cuchillo para persuadir a los bloques y las pilas
-Un archivo de la PCB de la forma
-Estupendo-pegamento
-Trozos de cinta de espuma doble cara
-Todos los materiales necesarios para hacer y soldar una placa de circuito de cobre
