LEGO + Arduino = Brickduino (1. el LED) (4 / 12 paso)

Paso 4: El ladrillo superior

Ahora la placa inferior es finlandesa, empezamos en el superior ladrillo negro de 2 x 1.

Aquí también probé diferentes enfoques. Mi primera idea fue trabajar a máquina los pernos de cobre. Ser nuevo en trabajar a máquina, no tenía idea que el cobre fue muy difícil a la máquina. Me costó un poco de enrutamiento y el resultado fue terrible. ¿Aluminio el resultado fue mucho mejor, pero todavía no lo que quería y cómo le conecte un cable a un pedazo de aluminio?
Finalmente encontré una solución mucho más fácil y rápida. Encontré M2.5 negritas que tienen una cabeza que es exactamente el tamaño correcto. Las tuercas en un problema mayor. Encontré las correctas, pero donde sobre $2,00 cada uno. Ahora tengo como 50 por ese precio, pero necesitan alguna modificación leve para caber en el ladrillo.

Para preparar el ladrillo

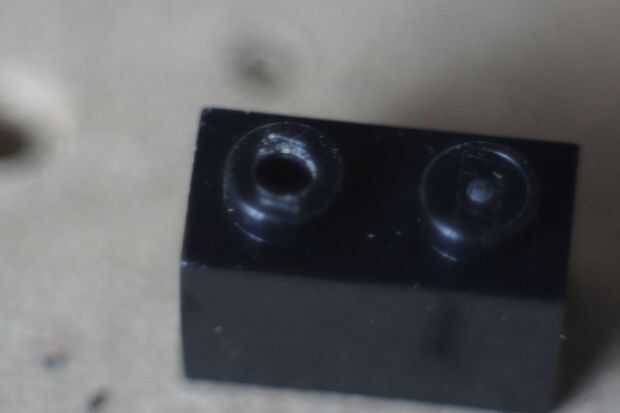

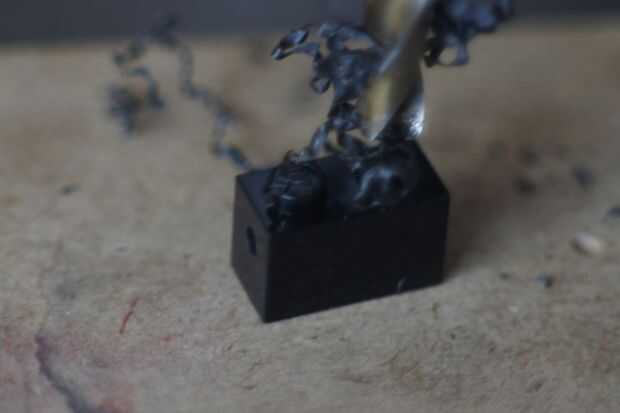

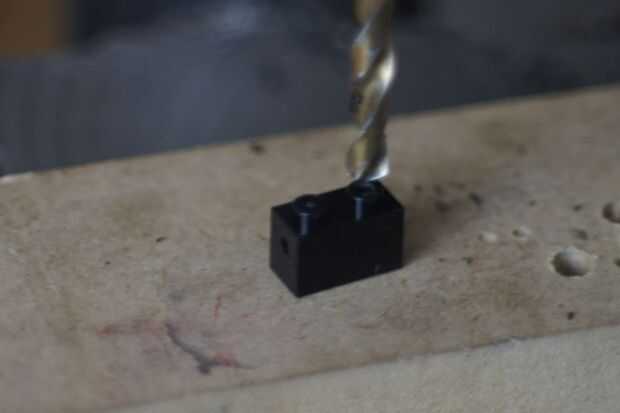

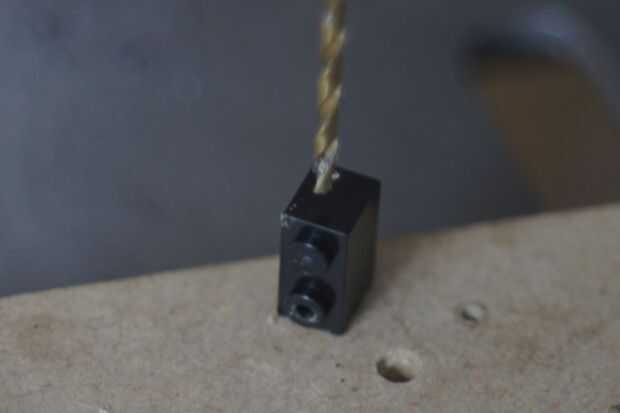

  • Con el taladro de perforar un agujero de 2,5 mm en el centro de uno de los postes de madera. Si lo hace de adentro hacia afuera, su taladro sí mismo centro de la abolladura que ya está en el interior del ladrillo.

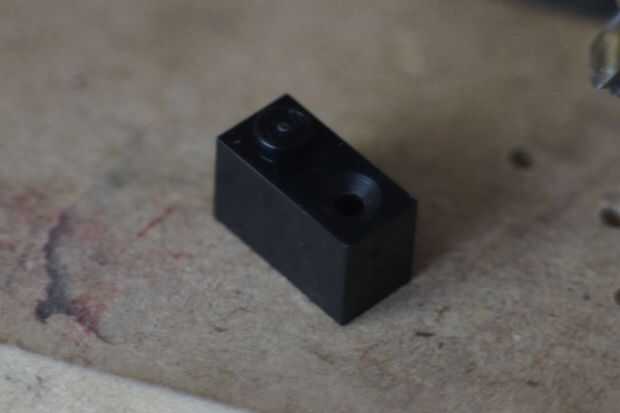

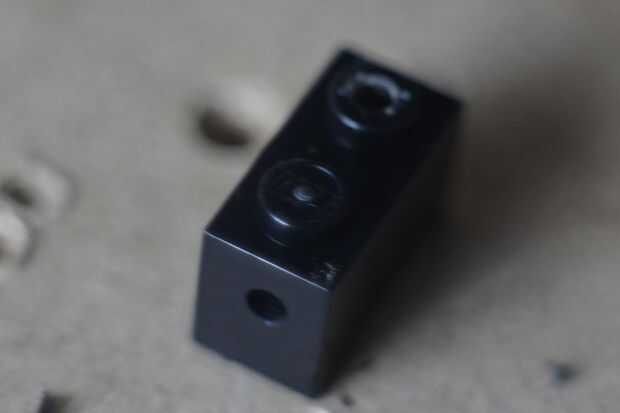

  • Perfore un agujero de 2,5 mm en el lado del ladrillo en el lado donde no taladre el agujero en el perno.

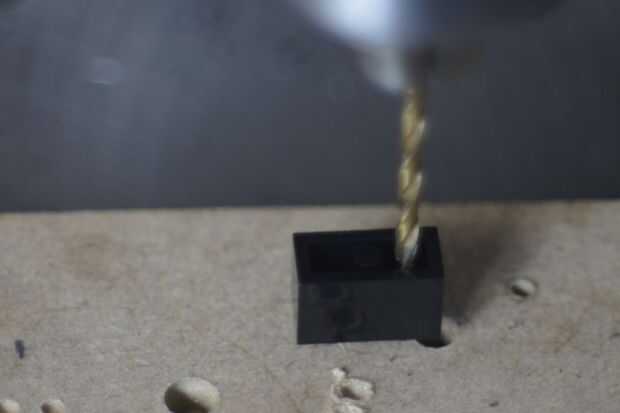

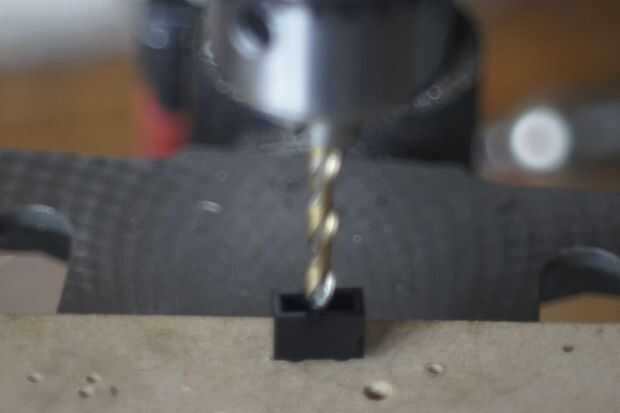

  • Poner boca abajo el ladrillo y perfore a la viga que está en el ladrillo, con una broca de 4,5 mm.
  • Poner el lado derecho de ladrillo y perforar a la viga con el agujero 2, 5 mm. Hacerlo con una broca de 5,5 o 6 mm. (Puede que necesite la hoja de afeitar para limpiar para arriba)
