Paso 2: Eje con motor y correa
La impresora 3d más empezar con la construcción de toda la trama. Esta impresora comienza con una base de postes de madera de 34 x 64 (19,2 x 51,2 cm). Se trata de construir en medio de varias placas base con un tamaño total de postes de madera de 56 x 64.

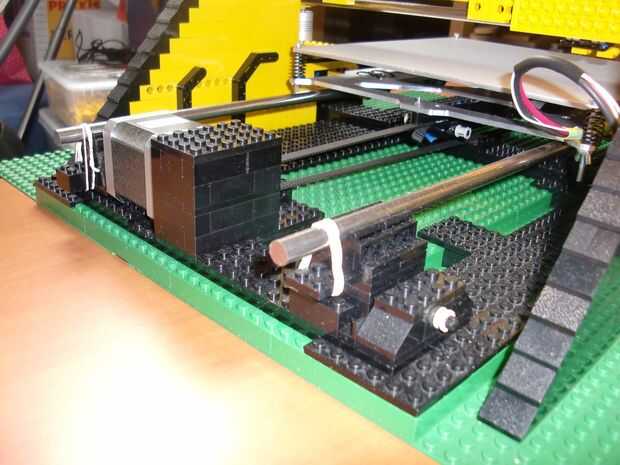

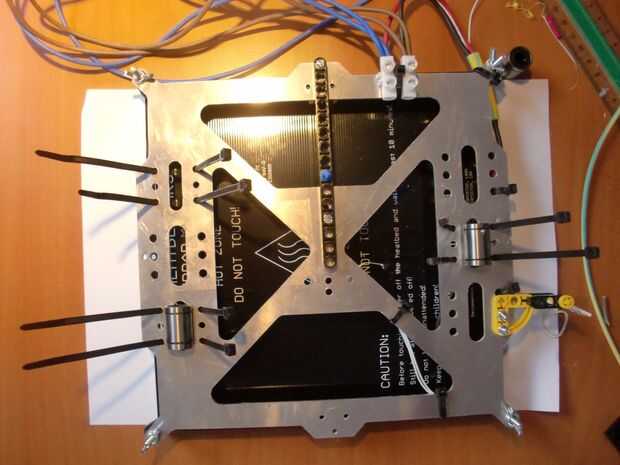

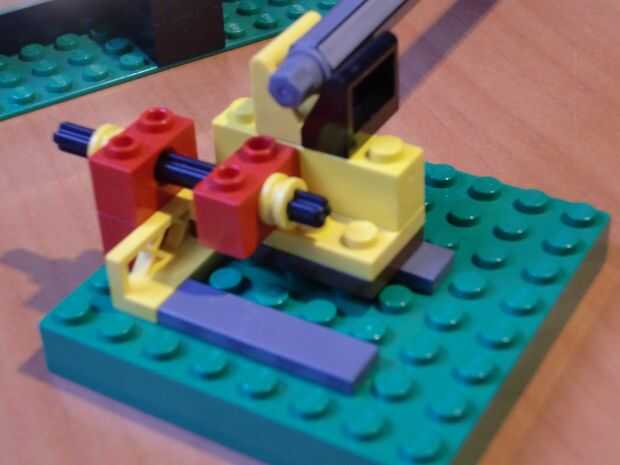

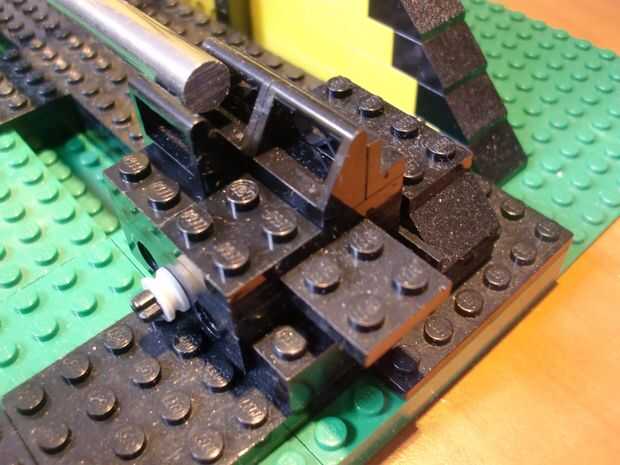

Después de construir la base determinamos la distancia entre las barras lisas para el eje Y. El carro Y coloca el cojinete de LM8UU con una distancia de 170mm. Esto da 21,25 espárragos. El perno de 1/4 se resuelve mediante una conexión suave ajustable de roth (segunda imagen). El agregado cerca da la distancia necesaria. Uso 4 manejar ladrillos para la colocación de las barras lisas (tercera imagen). Altura total de los titulares es 4 ladrillos (el carro Y se mueve sobre el motor paso a paso). Las varillas son de 50 cm y se unen con bandas de telar (últimos 2 cuadros).

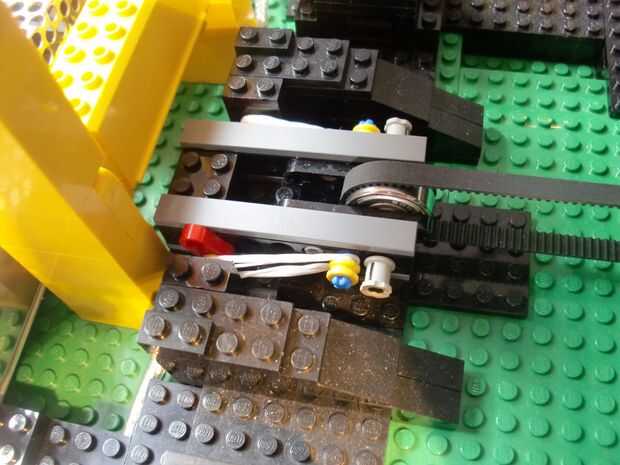

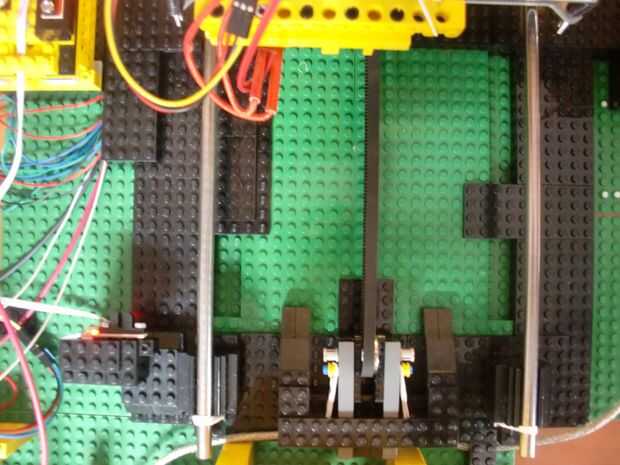

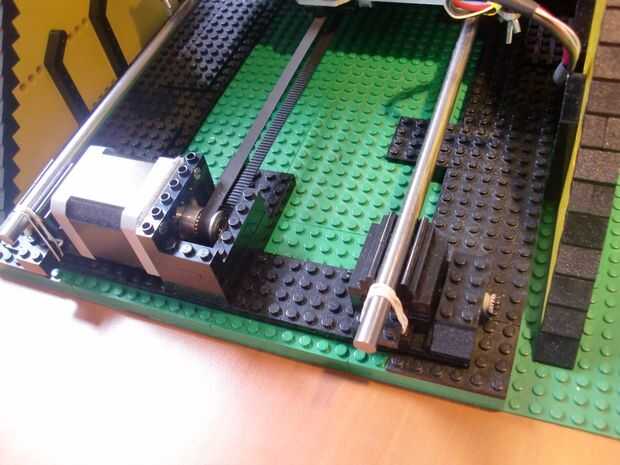

El Motor se coloca con técnica ladrillos en la parte posterior de la máquina. La polea está conectada al motor. El soporte de cojinete en el otro lado es ajustable. Utilizar bandas de telar para tensar la correa dentada en el lado del cojinete (imagen 4). Coloque estos telares después de conectar la correa dentada en el carro de LEGO.

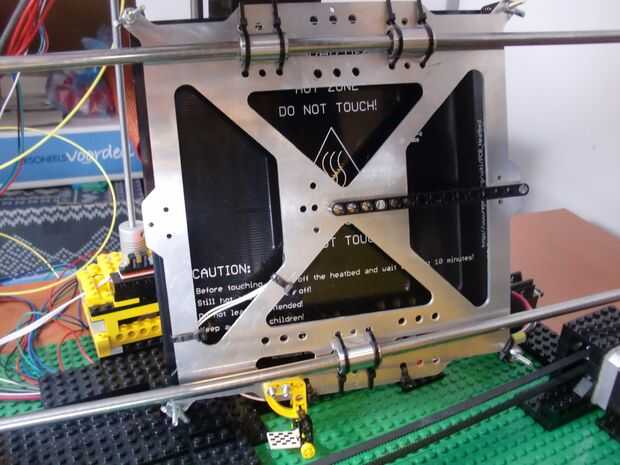

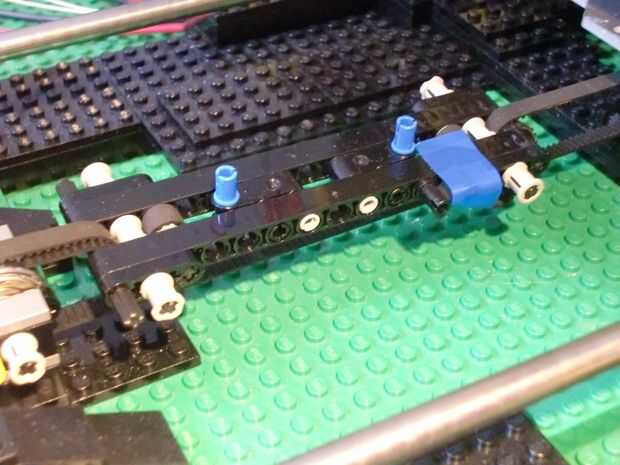

La correa dentada está conectada a un carro de LEGO. Los 2 conectores azul (imagen 5) cabe en la pieza de LEGO technic debajo del carro y metal (primera imagen).
