LED - VU-metro (2 / 7 paso)

Paso 2: Paso 1 o paso a paso, o paso, o...

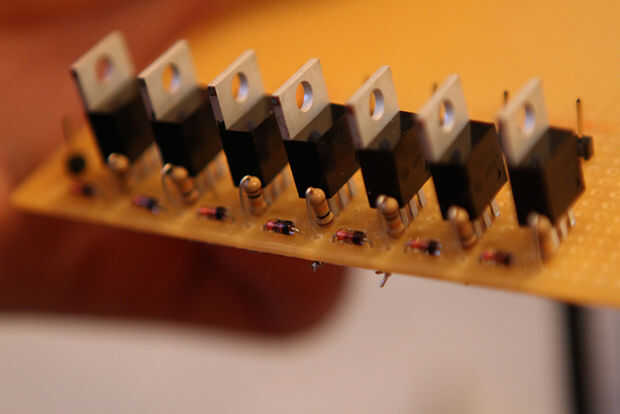

En primer lugar, quiere poner los transistores en una línea agradable para trabajar, no para cerrar y no muy lejos. (Calculado los agujeros exactamente)

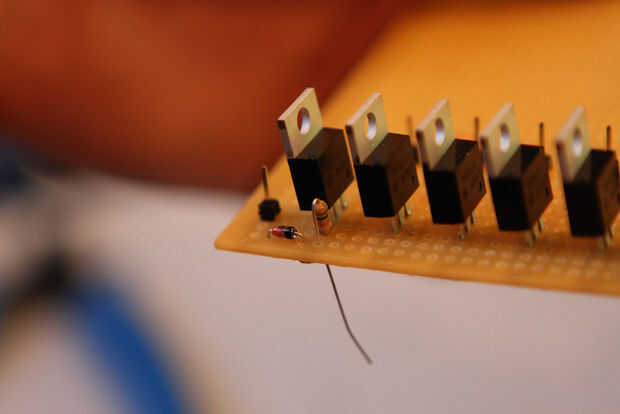

Entonces usted soldar un diodo (se muestra en la fotografía) como un rectificador de partida para los pernos BASE.
Conexión de otro diodo en el extremo, con otro diodo y así sucesivamente. por lo "fractura de la tensión, cuanto más lejos vas.

Ya que existe una tensión hacia adelante, se le cae, en este caso 0, 6V por diodo. Brillo de los LEDs menos el más lejos es en el bar.

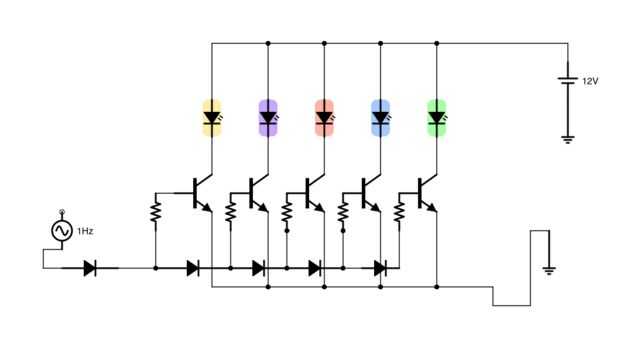

Continuar agregando un diodo, luego conectar el extremo a una base con una resistencia (10 k ohmios)
(ver la imagen)

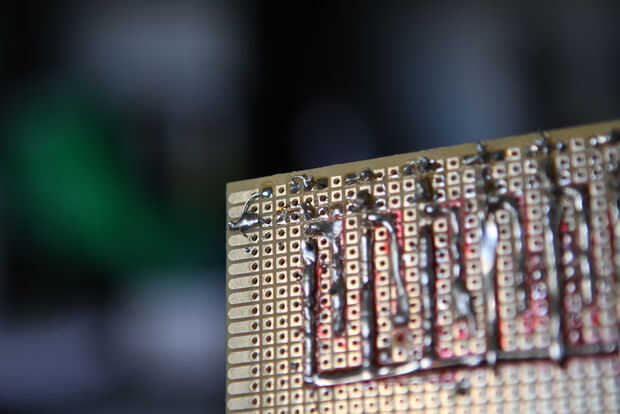

Tratando de ver desde abajo hace a que mis ojos.
