Paso 3: LED driver board explicación
LEDs son conducidos por fichas de WS2803. Éstos tienen dieciocho canales de salida de 30v, control PWM de 8 bits, drivers de corriente y pueden ser encadenados junto como registros de desplazamiento SPI.

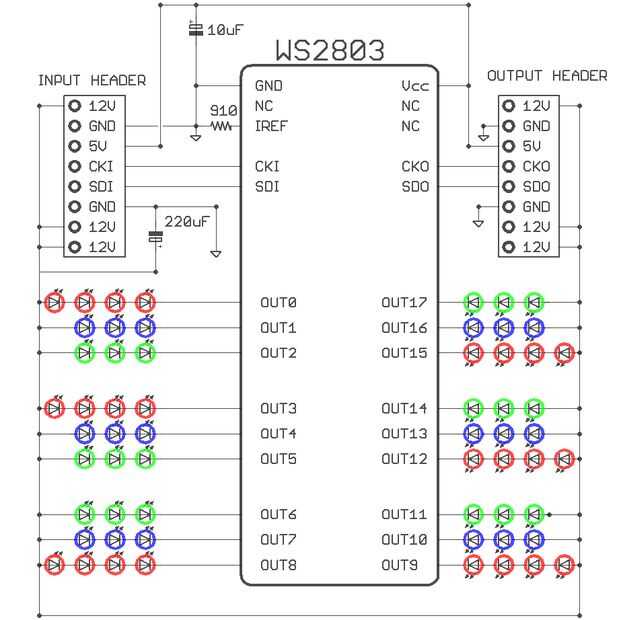

WS2803 las clavijas son diferentes entre el taladro pasante (DIP) versión y la versión de montaje en superficie (SOP). He adjuntado una imagen de la versión de compensación utilizada en estas placas.
Cada tablero contiene seis grupos de LED RGB. Los racimos se colocan a la línea hasta los orificios de la cesta del carro. Cada grupo consta de cuatro LED ' s rojos (2v, 30mA) en serie, tres LED verdes (3v, 20mA en serie) y tres LEDs azules (3v, 20mA) en serie. Estos son estándar 5mm LEDs "super brillantes" que fueron elegidos porque son baratos y abundante. Una búsqueda en Ebay o en Alibaba debe devolver bolsas de 1000 para alrededor de $20 USD.
Las placas de circuitos de LED aprovechar capacidad de WS2803 para conducir hasta 30v de cada salida. Utilizan 12v el LED power y 5v para la lógica interna del WS2803. 12V para los LEDs fue seleccionado porque es estándar para baterías de ciclo profundo.
Tres LEDs de 3v en serie da una caída de voltaje de 9v. Cuatro LEDs de 2v en serie da una caída de voltaje de 8v. Estas caídas de tensión fueron elegidos para que el panel del LED funciona correctamente incluso cuando se ejecuta una batería de 12v hasta el final de su carga y sólo la salida de 9v. La caída de voltaje del LED debe ser menor que el voltaje suministrado.
El WS2803 utiliza salidas de corriente para los LEDs. Esto significa que los LEDs no requieren resistencias de limitación actual serie. El límite de corriente se establece con una sola resistencia externa siguiendo la ecuación: R_iref = 27.5 / I_limit. El límite de corriente debe ser 30 mA, que R_iref = 27.5/0.03A = 916Ω. El valor de resistencia estándar más cercano es 910Ω.
Total salida pf cada RGB cluster es candela 92. (4 x rojo 5000mcd + 3 x 14000 mcd verde + 3 x 10000 mcd azul).
