Paso 6: Prueba, calibración y operación
Esos escasos metros rojo son básicamente libres, funcionan sorprendentemente bien y usted debe tener un montón de ellos. Gracias Puerto carga!
Venga, no es tan malo como parece, permite comenzar. Puede completar la prueba y calibración después del montaje final si te gusta, solo no instale las baterías y dejar la parte trasera.
Gire el interruptor de batería en off. Conecte una batería. Pulse el interruptor on-off. Nada debe suceder. Gire el control atenuador y todavía debe pasar nada. Abandonar el proyecto y utilizar como una casa... Sólo bromeaba, necesitamos hacer la batería encender ahora. Control de interruptor y regulador del botón debería funcionar ahora. Medir tensión en 13.8 V toma, debe ser igual a la tensión de la batería. Buena.

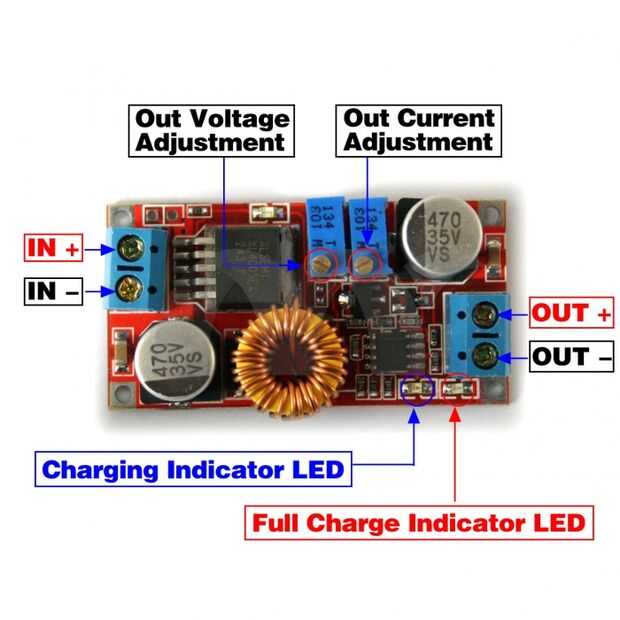

Retire la batería y conecte la fuente de tu ordenador portátil. AC se aplica a la fuente y debe oír un clic. LED debe encenderse en ambos módulos de CC. El interruptor del LED y regulador deben estar funcionando. Mida la tensión en el arnés de batería y ajuste el voltaje cargador 13.8V. Coloque un amperímetro en serie con los cables de la batería, luego corto los cables. Realmente, su Ok. Desea ajustar el control de corriente de 1,5 a 2 amperes por un corto muerto. Dependiendo de la capacidad de su red de origen pueden actual límite antes que el módulo cargador, cosas extrañas suceden en este momento. No te asustes, sólo mantener ajustando hasta llegar a su punto de ajuste. Excelente.
Conecte el voltímetro a los 13.8V de salida. Ajustar la otra fuente para obtener una salida de 13.8V. Si lo desea, pero no es realmente necesario, puede ajustar el límite de corriente abajo.
Eso es todo! Dije que no estaría mal. Probablemente usted querrá comprobar la configuración después de que los módulos han envejecido un poco y creo que la configuración para el cargador puede ser refinada. Sólo quiero dejarlo funcionar durante un rato antes de empezar a modificar.
Algunos consejos operacionales
No lo alimentan 13.8V y Aux alimentación al mismo tiempo. Cuando ejecuta en una potencia portátil fuente su 13.8V de salida está limitada por la capacidad de la fuente portátil menos la energía de carga de batería y potencia de iluminación. Es decir, con un 60 vatios fuente de 60-22 - 15(Full intensity LED and batt charger) = 23 vatios o 2A. Cuando se alimenta de 13.8V fuente (fundido en 10A por favor) tiene 120 Watts para jugar con. En las baterías internas, el sorteo máximo se limita a 10A del batería interruptor o interruptor automático, otra vez 120 vatios. Recuerde que los 120 vatios es la combinación de todos los subsistemas en funcionamiento.
Puede conectarse directamente un 5 o 10 vatios panel solar equipado con diodo de bloqueo en la entrada solar. Los paneles más grandes deben usar un controlador de carga.
La unidad funcionará como una luz indicadora de falla de energía. Operación cambia automáticamente de una fuente de alimentación externa a las baterías si la fuente no.
El pequeño inversor c.c.-CA especificada en la lista de piezas funciona bien y tiene dos puertos de carga USB además de AC.
