¡ PRECAUCIÓN! LED parpadeando con la música puede hacerte loco!
Este instructable es parpadear un LED según el ritmo de cualquier música!
La idea detrás de este proceso es realmente simple, y el circuito es muy pequeño.
El concepto principal es:
1- Filtro para la señal de paso bajo
2- Amplificar la tensión de esta señal resultante
3- Aplicar a la base de un transistor.
Simple, ¿EH?

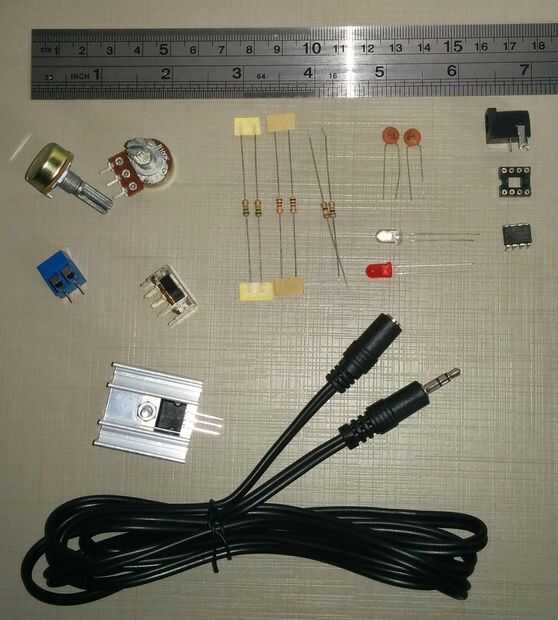

Materiales:
resistencia de ohmios de 2 x 15K
resistencia de 1 x 10K ohmios
resistencia de ohmios de 2 x 1K
potenciómetro de 1 x 100K ohmios
resistencia Ohms 1 x 390
condensador cerámico 100nF x 2
1 x led rojo (indicador)
1 x led azul (cualquie color)
1 x LM358N
1 x macho conector de audio 3, 5mm
1 x jack de audio de 5mm 3, hembra
Opcional:
1 x interruptor de dos posiciones
potenciómetro de 1 x 100K ohmios

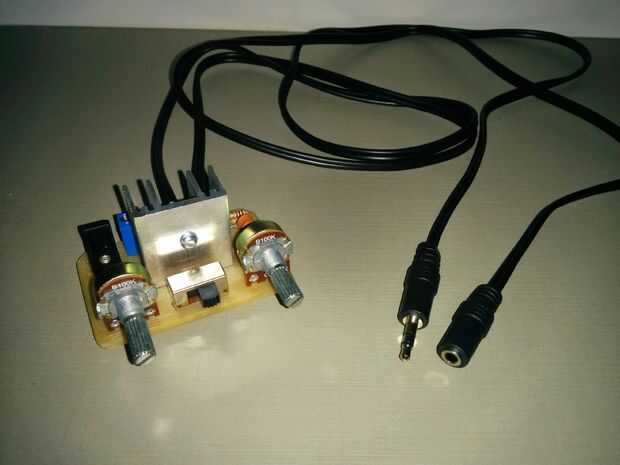

Estos itens opcionales se utilizan para complementar el circuito, donde puede apagar la música parpadear cosas y elegir brillo del led de 0 a 100%. Hace parte de la Junta que he diseñado, pero no totalmente necesario para un proyecto de protoboard!
