LED Nintendoscape (2 / 5 paso)

Paso 2: piezas impresas 3D

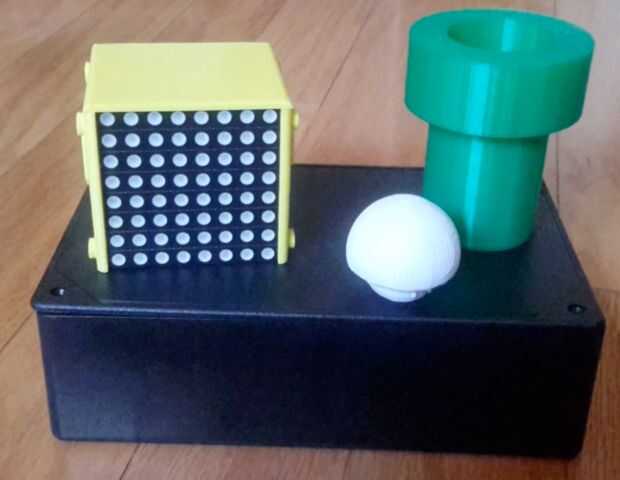

Como se muestra en la imagen de arriba, varias partes fueron impresos en una impresora 3D. La matriz de LED se monta en el frente del bloque de interrogación y se fijará con cinta aislante o pegamento caliente por detrás. Los agujeros fueron perforados con un taladro eléctrico bajo el bloque de interrogación y debajo del tubo de la deformación de la tapa de la caja negra. Esto se hizo para pasar a través de alambres para la matriz y el sensor de infrarrojos. Un pequeño agujero fue perforado en la parte delantera del tubo de la deformación y el sensor de infrarrojos fue asegurado por la espalda con cinta aislante. Esto puede verse en el primer cuadro de la instructable. El agujero que utiliza para pasar a través de cables para el sensor de infrarrojos también permite que una varilla de pasador pasar a través de lo que permite la seta girar. En la parte posterior de la caja, se utilizó una dremel a la muesca de un lugar para que el cable pase a través en la Junta donde la tapa con la base. Esto es opcional y puede ser colocado en una ubicación de su elección.

El video de arriba muestra la rotación de la seta en el tubo y el resultado general representado de los archivos CAD 3D cuando reunidos.

El archivo zip siguiente contiene todas las piezas necesarias para impresión 3D este proyecto. El archivo contiene la caja negra (menos los tornillos), un hongo, un tubo de deformación y el bloque de interrogación. Dos de las setas impresiones fueron utilizados en este proyecto; uno gira sobre el tubo de urdimbre y uno se queda inmóvil en el bloque. Las partes se pueden imprimir en color o pintadas más tarde como se describe al final de este instructivo.
