LED Maglite (CREE XM-L modificación) (4 / 8 paso)

Paso 4: Disipador de calor y la instalación de tuberías de cobre

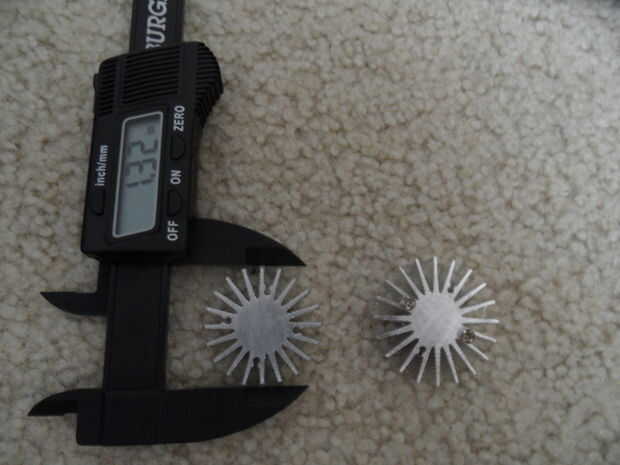

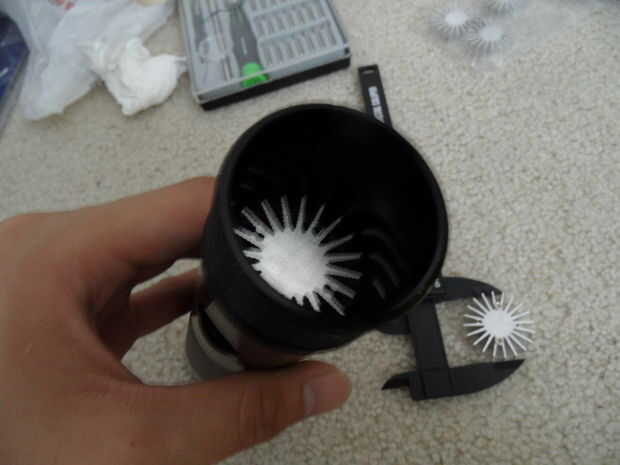

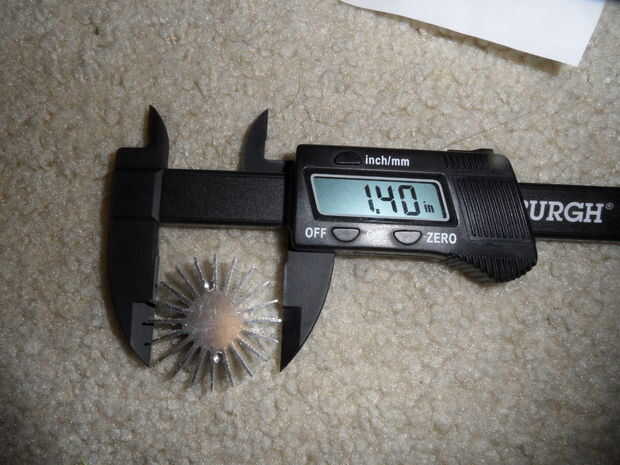

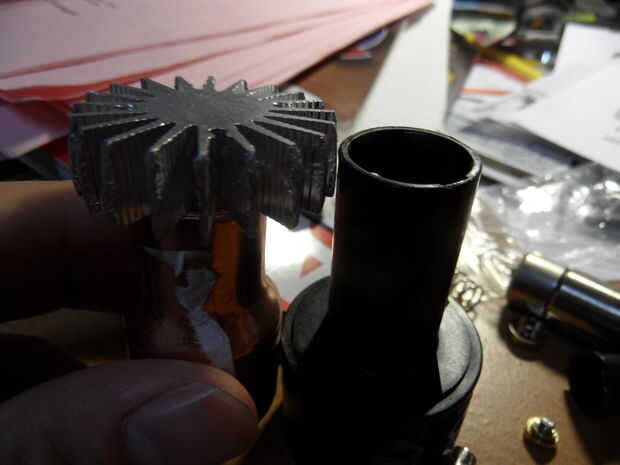

El disipador de calor (comprado de ebay), es demasiado grande para caber en la parte superior de la linterna. Para pulir el aluminio, llevar un par de guantes de trabajo y salir al exterior y comienzan a frotar los lados uniformemente en el concreto para que el disipador de calor se convierte en el diámetro adecuado. Utilice un calibrador digital para comprobar.

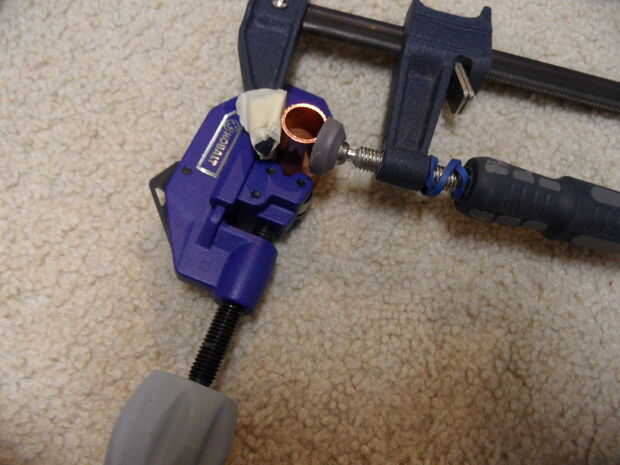

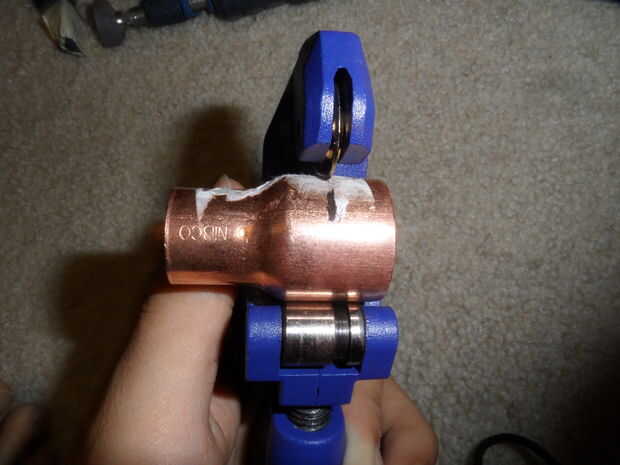

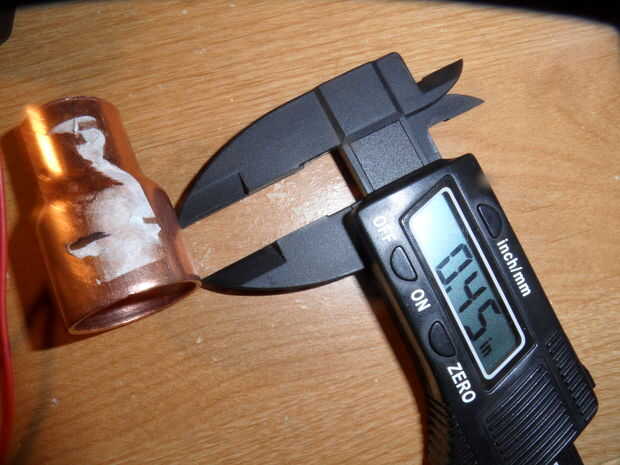

El reductor de cobre de acoplamiento también actúa como un disipador de calor en este proyecto. Usted debe cortar al tamaño correcto para la correcta distancia focal entre la lente y el LED. En primer lugar, tome la pinza y mida. 45" de la parte inferior y marcar con el rotulador. Proceder a cortar esa parte con el cortador de tubos. Esto puede tomar algún tiempo, ya que es muy tedioso. Utilice una abrazadera y poco de cinta para hacer el trabajo más fácil. (usar youtube si no estás seguro de cómo utilizar el cortador de tubos) Proceder al siguiente párrafo.

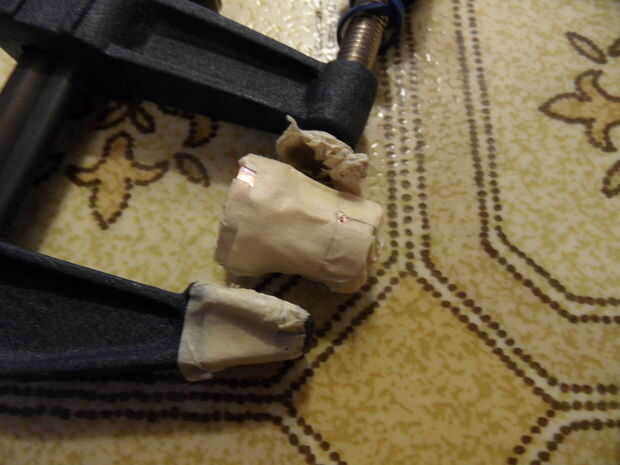

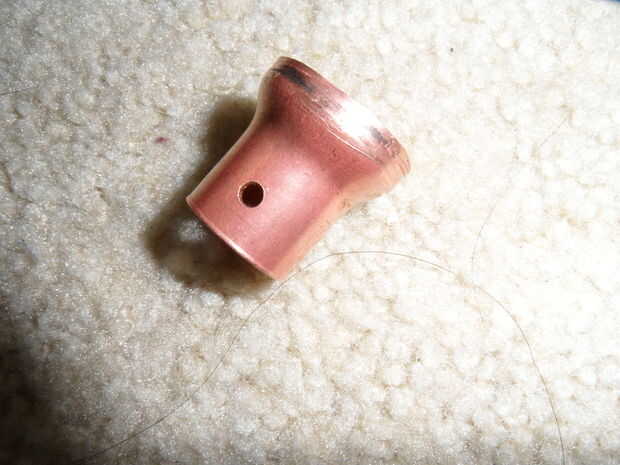

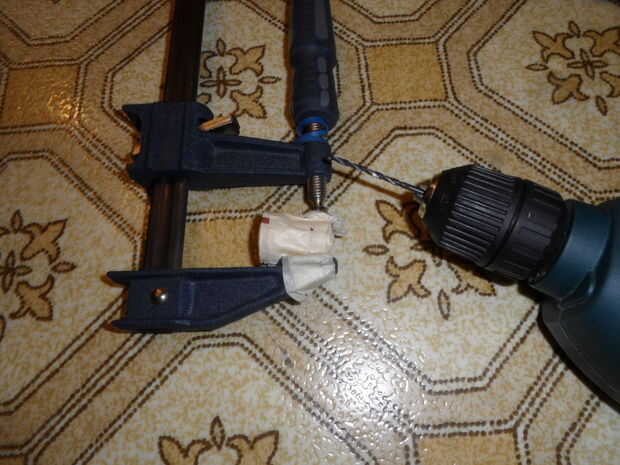

El cobre ahora necesita taladrarse. (perforado): en primer lugar, marcar. 30" de la tapa y haga una sangría con un punzón de acero. Mover. 25" más y repita. A continuación medir. 30" de la parte inferior y marca con el acero del sacador (sólo si echan a la Asamblea de interruptor). Ahora debe tener 3 hendiduras en el cobre. Cubre el cobre cinta adhesiva excepto en las áreas sangradas. (en caso se desliza la broca) Abrazadera cobre y uso una 1/8" broca para taladrar a través del cobre. Asegúrese de taladrar a una velocidad muy baja.
