Mientras que estuve probando un tablero de conductor del LED que necesitaba algo para testar el chip en un protoboard. Llegué a la conclusión de que el cableado hasta 8 o incluso 16 LEDs con resistencias individuales en un protoboard es una molestia importante. Y todos sabemos lo fácil que es extraer accidentalmente los cables hacia fuera o la facilidad esto crece en un mal lío de cables.
¡Ya no más!

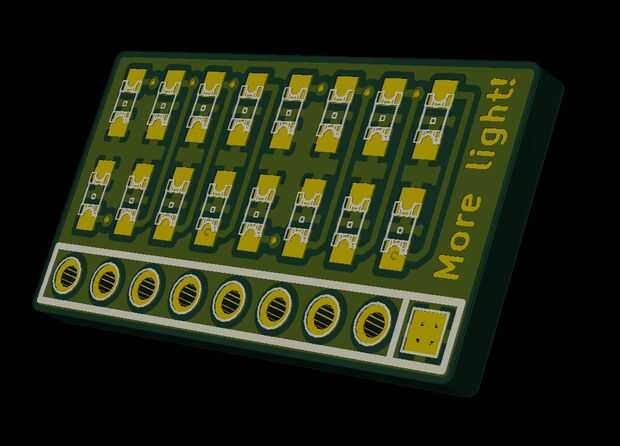

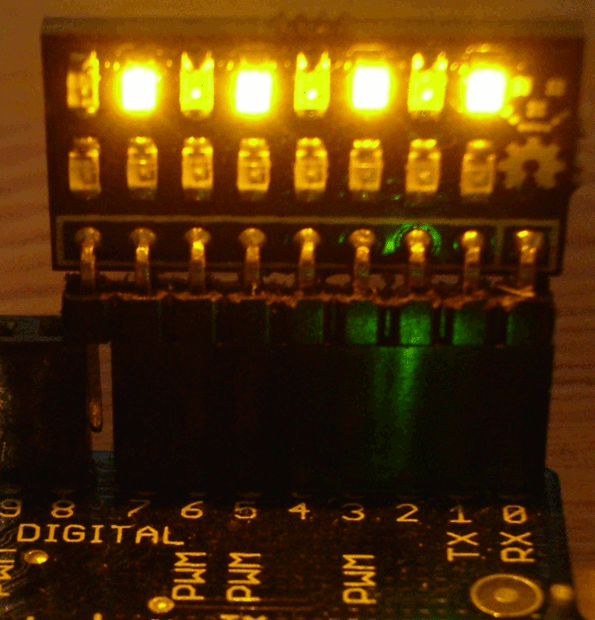

Esta placa cuenta con 16 LED + resistencias. Ellos están cableados de forma que puede trabajar en configuración de ánodo común o cátodo común. Conectar pin #9 ya sea + 5V o GND. Los 8 canales se encenderán si está conectados a cualquier toma de tierra o + 5V. Por lo tanto, este Consejo trabaja con salidas push-pull en microcontroladores, así como con salidas de colector abierto.
