06-07 Duramax LED indicador Cluster

Lista de herramientas:
destornilladores y tomas básicas
alicates de punta
pinzas
descarga de recortes
soldadura de hierro
conjunto de dos cucharas
lupa (opcional)
estación de flujo de aire caliente (opcional)

Materiales:
cinta (eléctrico o enmascaramiento)
núcleo de fundente de la soldadura
resistencias (usamos 470 ohmios 1/2 watt)
LEDs (utilizamos 5mm, 7000mcd, 3.3-3.6v, 25mA)

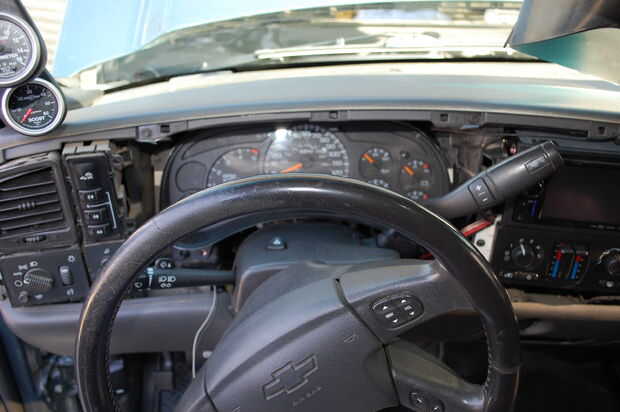

Paso 1 - retiro de tablero

1. Bajar el volante ajustable y con la llave en la ignición y el freno de mano enganchado, poner la palanca de cambios en la unidad 1.
2. Retirar el tablero de cubierta y retire los pernos en el grupo de indicadores.

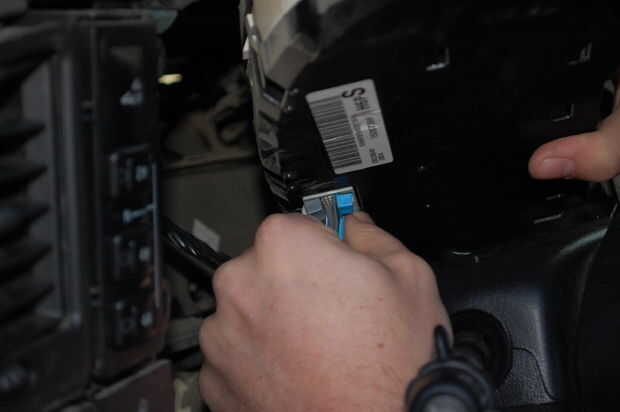

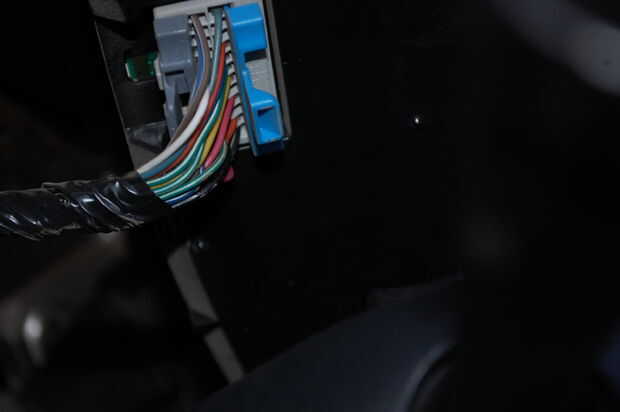

3. Desconecte el conector del bus de la parte posterior del grupo de indicadores

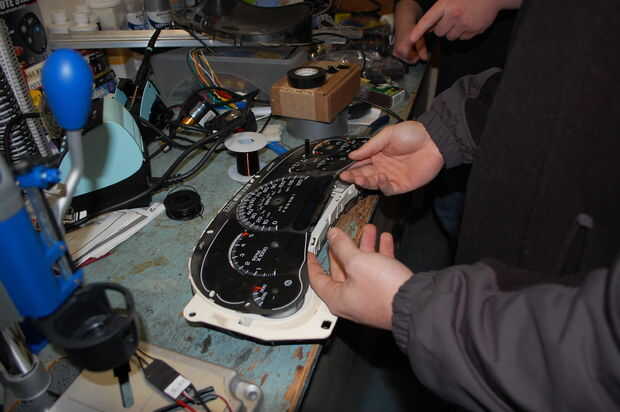

Paso 2: Desmontaje de racimo calibre

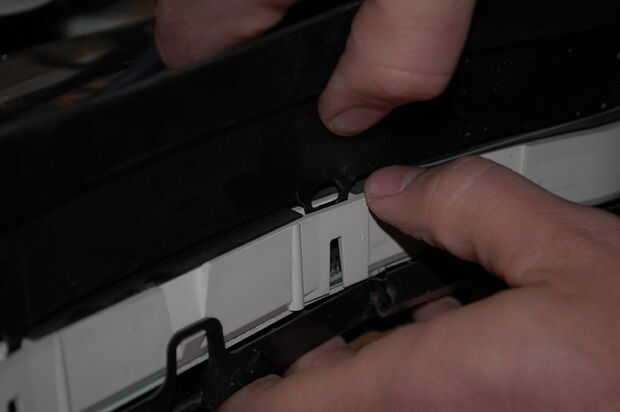

1. Presione las lengüetas y quite la cubierta clara para los manómetros.

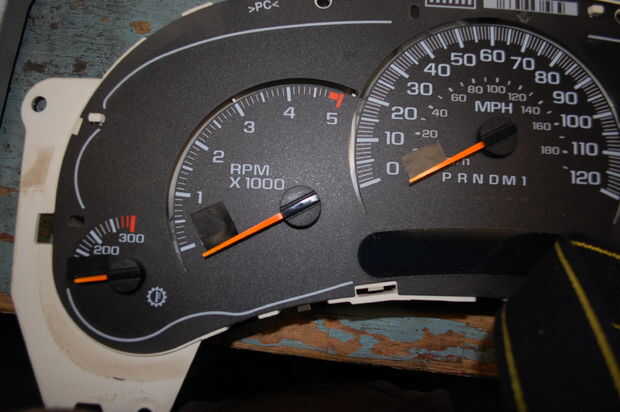

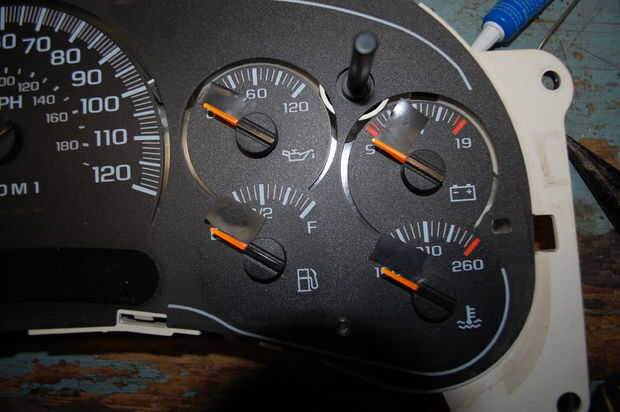

2. Marque la colocación de la aguja con cinta para que al volver a armar las agujas están en su ubicación original.

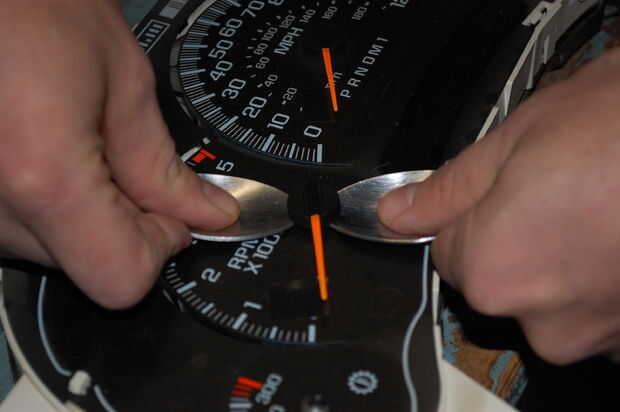

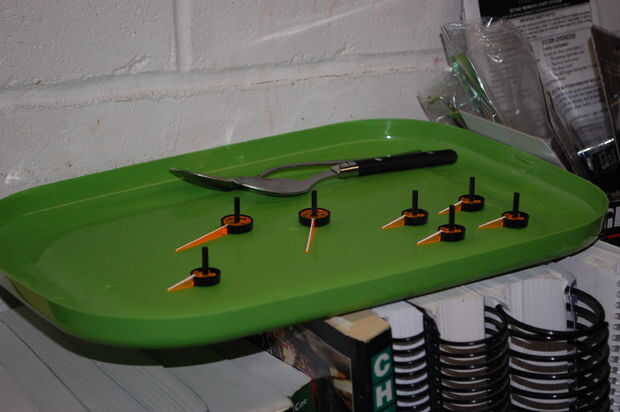

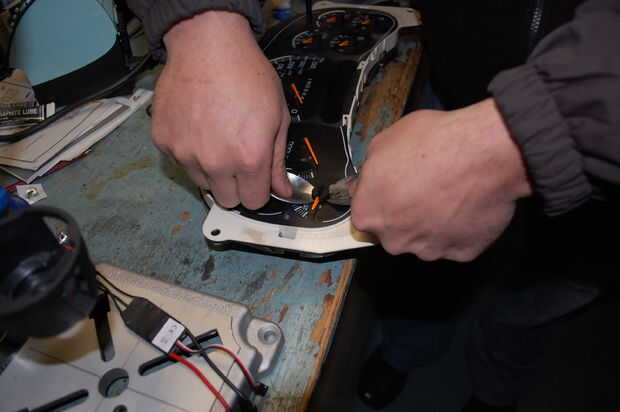

3. Quitar medidor de agujas con presión uniforme, cucharas son impresionantes.
4. Quitar calibre cara cuidadosamente, es de plástico y decolora al doblez.

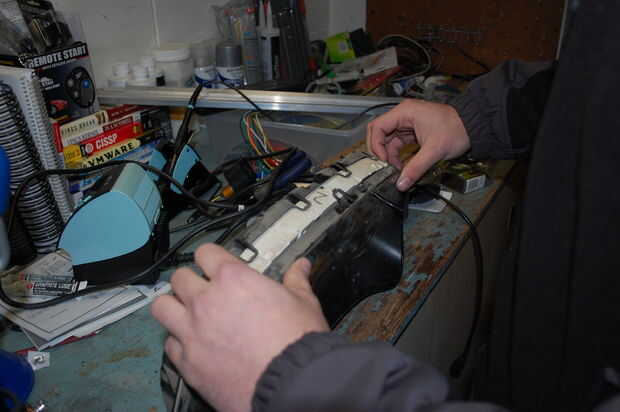

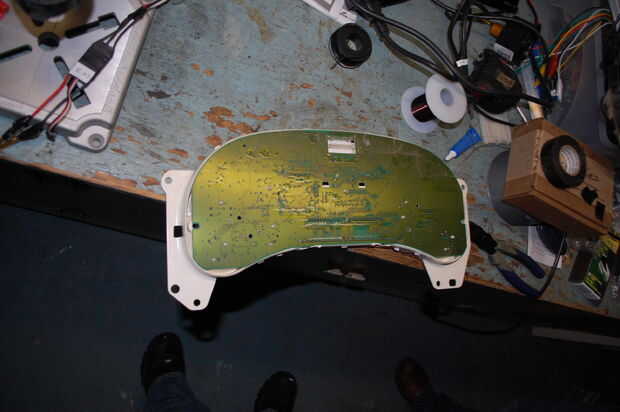

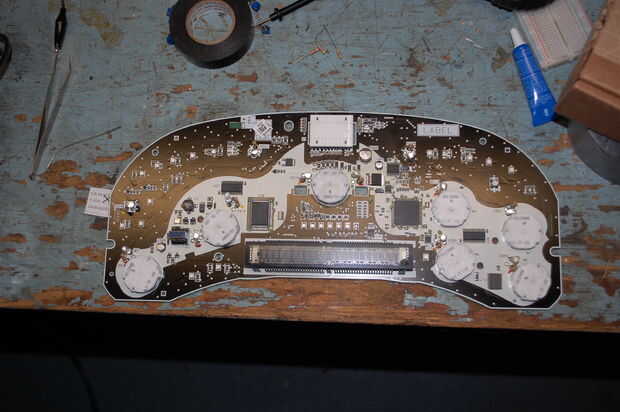

5. Presione las lengüetas restantes, para quitar la parte posterior del grupo de indicadores y retire la placa de circuito de calibre.

Paso 3: remoción de la lámpara y la identificación de circuito

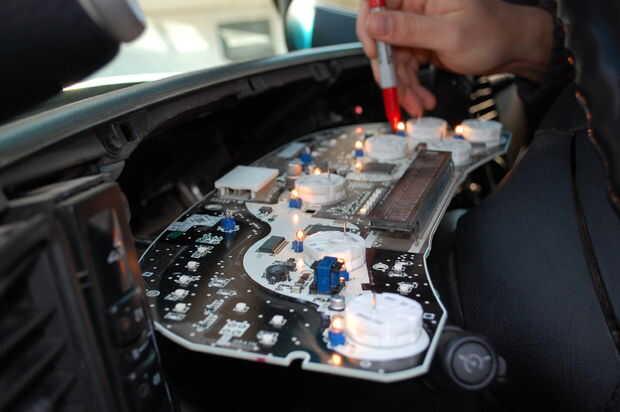

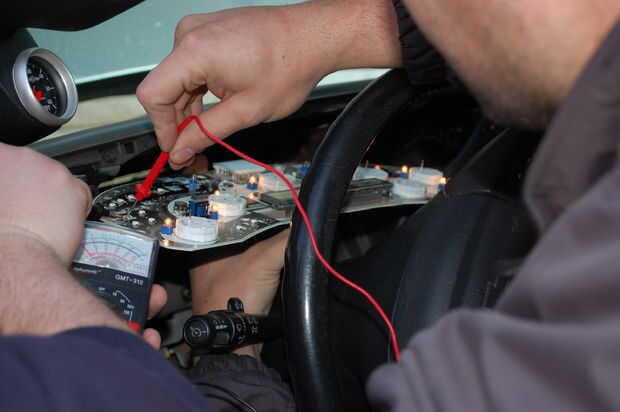

1. Conecte la placa de circuito en el tablero y encienda todas las luces disponibles y los indicadores.

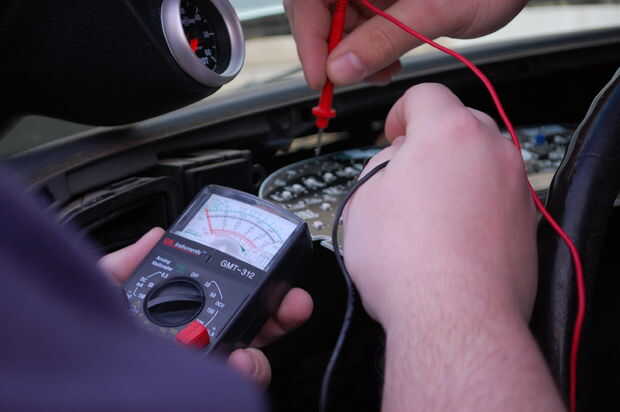

2. Usar un multímetro para identificar caliente y tierra lleva en cada lámpara, Marca adecuadamente con un marcador permanente. Estas lámparas están en una orientación distinta.

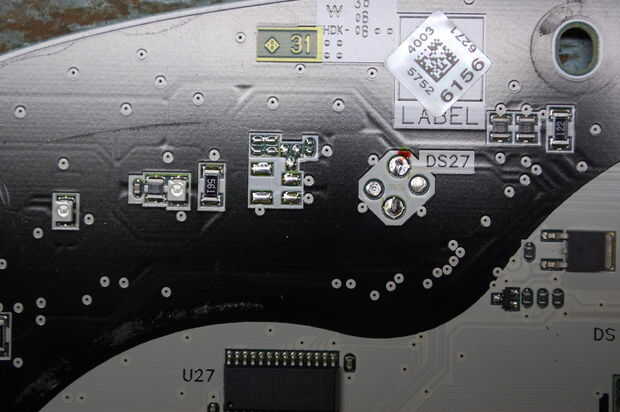

3. Desenchufe y retire la placa de circuito del indicador de la rociada.

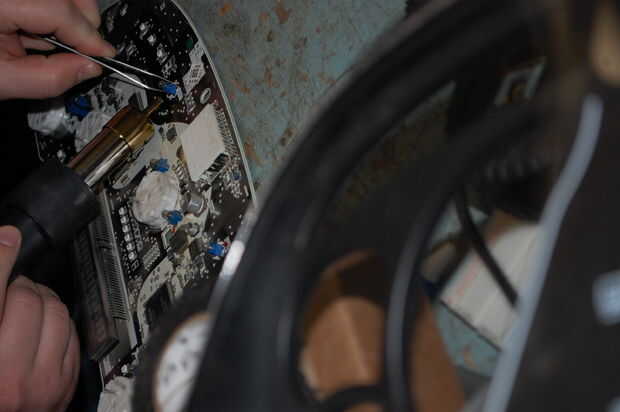

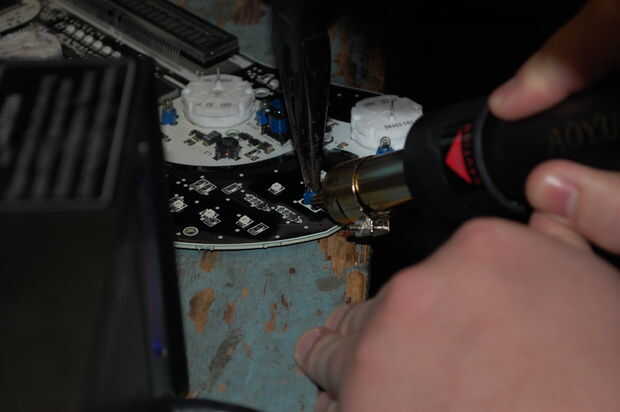

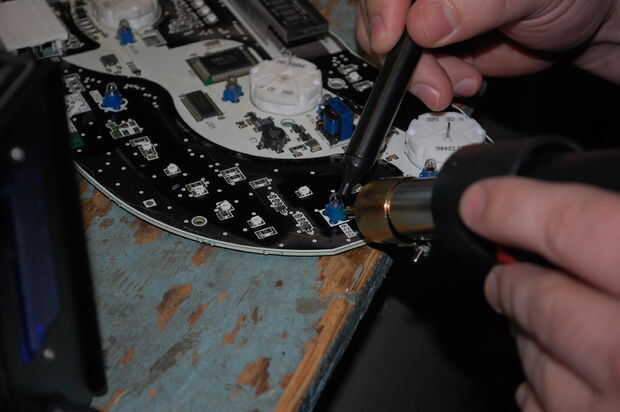

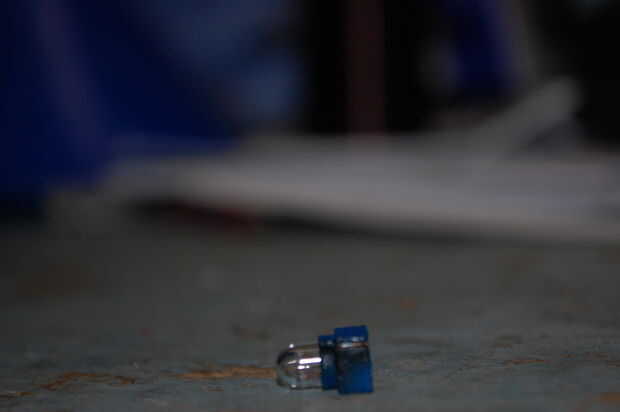

4. Retire cada una de las lámparas con un instrumento caliente de su elección, aplicar calor y utilice alicates o pinzas para tirar suavemente la lámpara.
5. Tenga cuidado de no dejar el soldador o aire caliente en un solo rastro por mucho tiempo ya que puede causar daños en el mismo tablero de circuito.

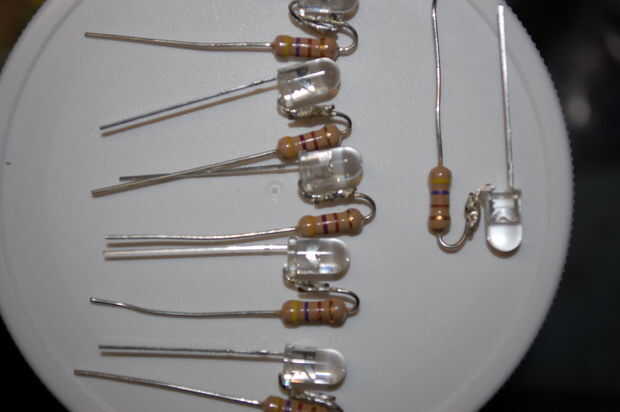

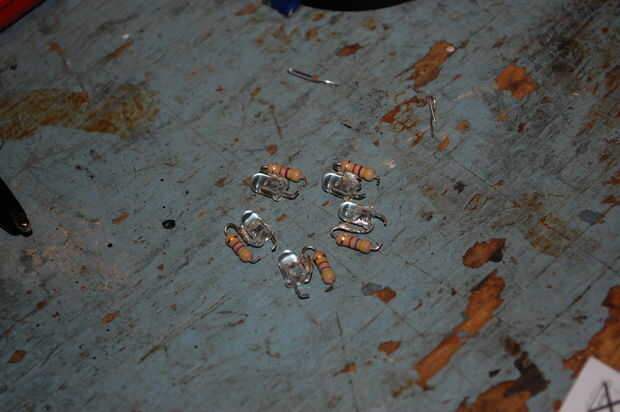

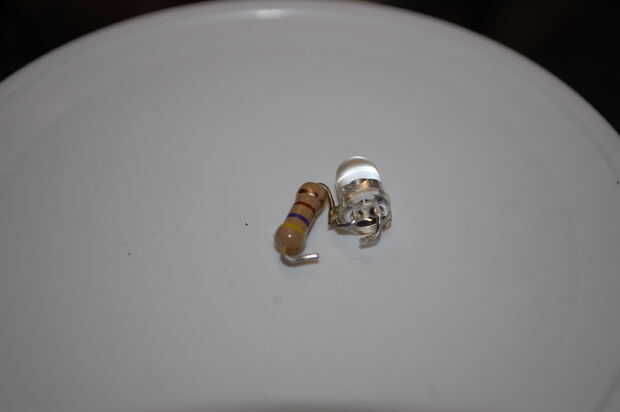

Paso 4 - Asamblea de la resistencia de LED Combo

1. Tomar el cable largo (ánodo, positivo) en el LED y doblarla mirando hacia arriba.
2. Cortar el cable largo de sobre la parte superior del LED.
3. La cortada principal de LED con soldadura de estaño.
4. En la resistencia de doblar un plomo abajo y a cortar sobre la longitud de la resistencia.
5. El cable resistor cortada con soldadura de estaño.
6. Unir los dos cables estañados junto con un breve toque de soldadura.
7. Doble los cables restantes en uno hacia el otro y les recorte para que cada cable tiene una 3-5mm hacia el interior frente a la pierna y un 3-5mm de espacio entre ellos.

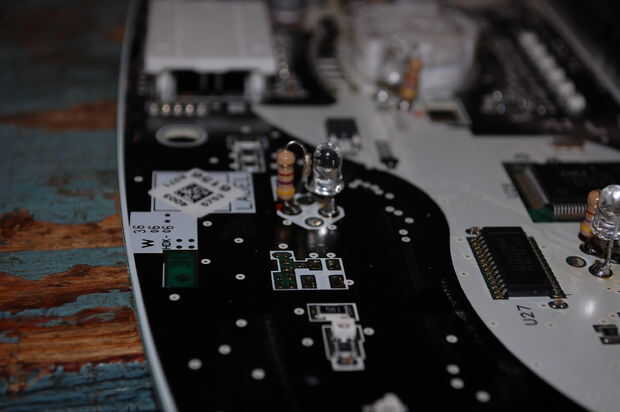

Paso 5 - soldar los LEDs en

1. Cada uno de los pads de soldadura en el circuito medidor con una pequeña cantidad de soldadura de estaño.

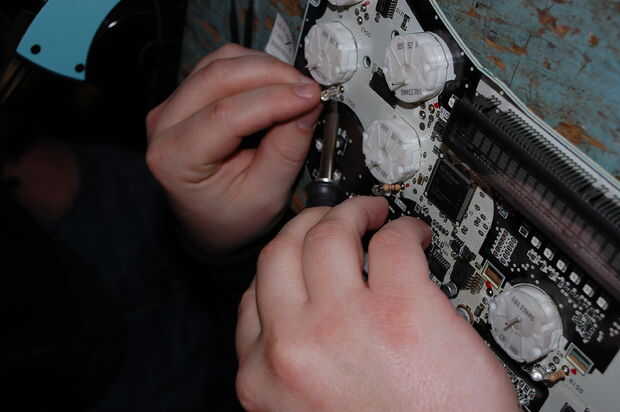

2. Usando unas pinzas o un par de pinzas Sostenga cada conjunto de combos de LED-resistor en lugar con el resistor de plomo en la tecla positivo (caliente) en el tablero.
3. Rápidamente cada cable en su lugar con el hierro de la soldadura, esto debe tomar menos de dos segundos por plomo. Tenga en cuenta que salir del hierro en lugar demasiado largo puede dañar el led, resistencia, componentes circundantes e incluso el mismo tablero de circuito.
4. Asegúrese de que los LEDs son hacia arriba para evitar los 'puntos calientes' dentro de la iluminación del tablero.

Paso 6: probar los LEDs

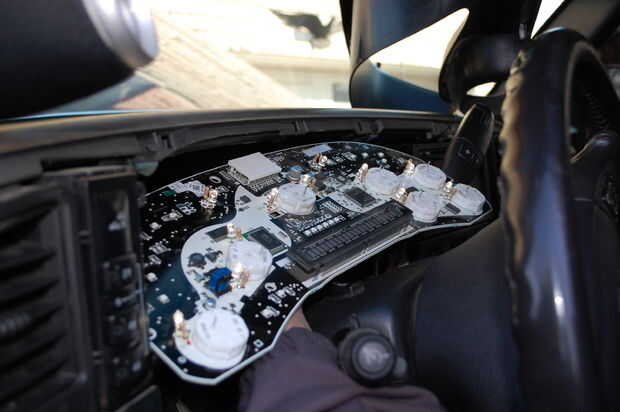

1. Conecte la placa de circuito de calibre en el tablero y asegurar que todos los indicadores se encienden correctamente.
2. Si cualquier LED no enciende, desconectar el tablero y:
   • Primero asegúrese de que cada cable se suelda firmemente en la almohadilla correspondiente.
   • Compruebe para asegurarse de que ninguno de los pads inadvertidamente se han unido con soldadura de callejero - una lupa es maravillosa.
   • Asegurar la polaridad correcta con multímetro con la tarjeta conectada, asegúrese de que tienes las almohadillas derecha identificadas
3. Después de asegurarse de todos los LEDs son correctamente de funcionamiento Desconecte la Junta.

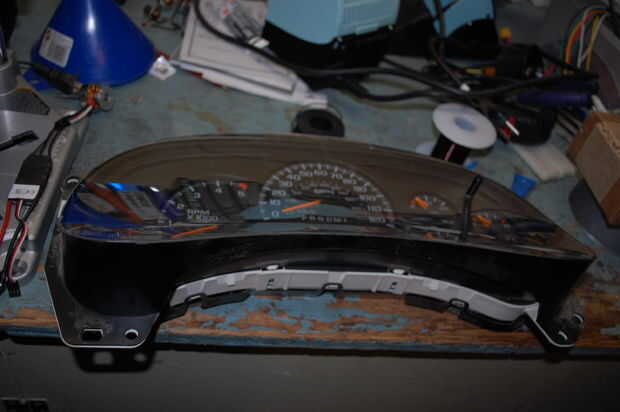

Paso 7 - montaje de racimo calibre

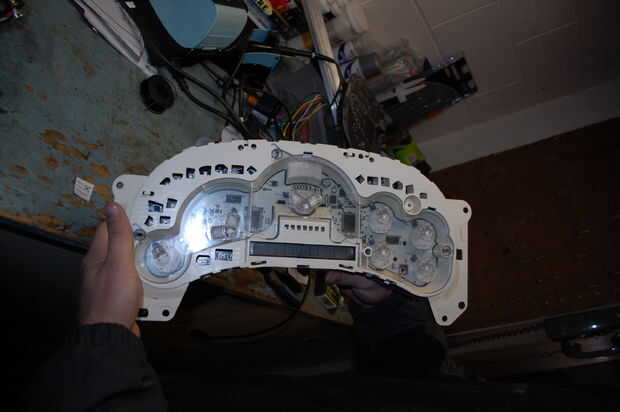

1. Coloque cuidadosamente la placa de circuito en la placa trasera.
2. Asegurar que los nuevos LEDs sin obstruir las zonas de la placa superior y juntar las dos mitades y coloque en su sitio.
3. Coloque la pantalla posterior indicador de volver a la agrupación.
4. Cuidadosamente coloque las agujas de calibre de vuelta a su correspondiente manómetro con presión uniforme.
5. Reemplazar el vidrio de cluster y asegurar que todos los broches de presión de calibrador de clúster estén completamente engranadas.

Paso 8 - rearmado de tablero

1. Vuelva a conectar el bus de la Asamblea de calibre en la parte posterior de la Asamblea.
2. Asegúrese de que todavía encienden todas las luces.
3. Atornille el conjunto en el lugar con los tornillos quitados originalmente.
4. Vuelva a colocar la cubierta del tablero.

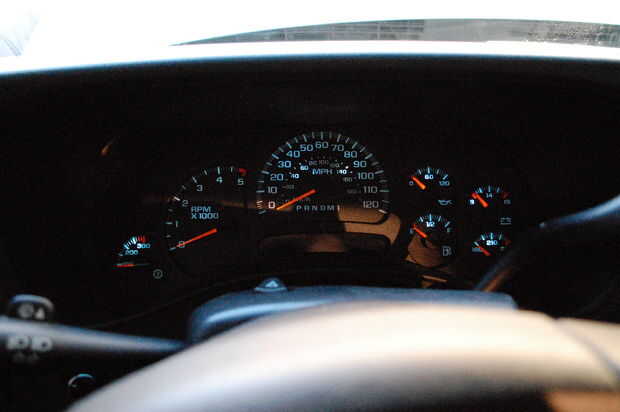

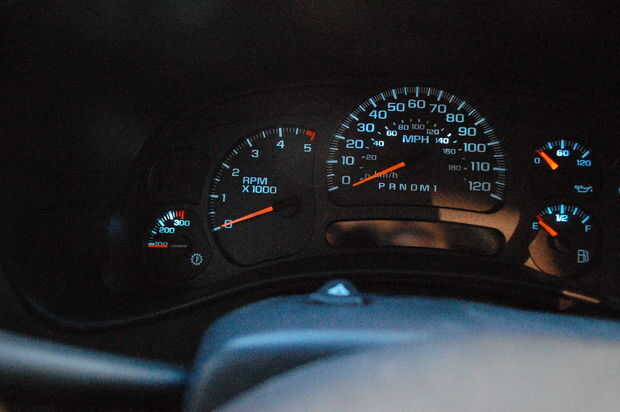

5. Disfrutar de su recién encendido el tablero.

Fuentes e información adicional:
http://www.duramaxforum.com/forum/how-tos-diy-write-ups/50520-how-leds-gauge-cluster.html - esta era la idea original.
http://www.garrettgalloway.com/index.php?p=projects&e=4 - sitio con proyectos adicionales y más imágenes de este proyecto.
