LED de Firefly programado Arduino bolso fieltro hecho a mano (3 / 5 paso)

Paso 3: Diseñar la luciérnaga del patrón y coser con hilo conductor

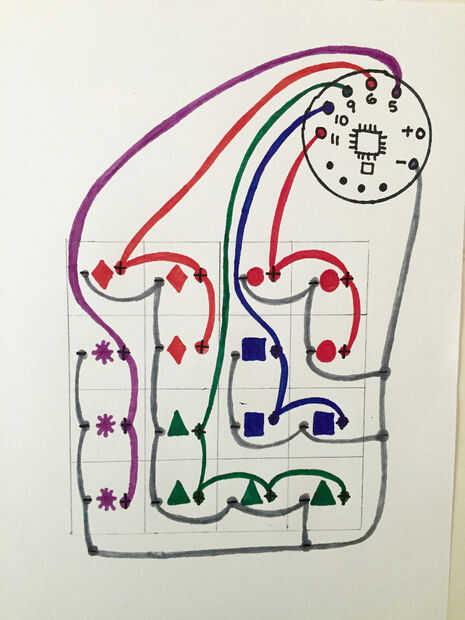

  1. Bosquejo de su diseño en papel y utilizar colores para indicar que pin se conecta el circuito a. Tenía para mí, cinco pernos pernos 5, 6, 9, 10 y 11. Dividí las 16 plazas en grupos de tres o cuatro. (Ver imagen).
  2. Dibujar desde la + lados de cada grupo para terminar en el pin correspondiente.
  3. Dibuje las conexiones de los - lados de cada grupo para finalmente llegar a la conexión negativa (tierra) en el tablero. Una vez más, ver las fotos - que tendría más sentido si ves el diagrama.
  4. IMPORTANTE: Asegúrese de que líneas no se cruzan - de lo contrario habrá un cortocircuito y la luz no se iluminará.
  5. Cuando esté satisfecho con su diseño, transferir el dibujo al interior de la bolsa. Los diferentes colores de marcadores permanentes son muy útiles aquí.

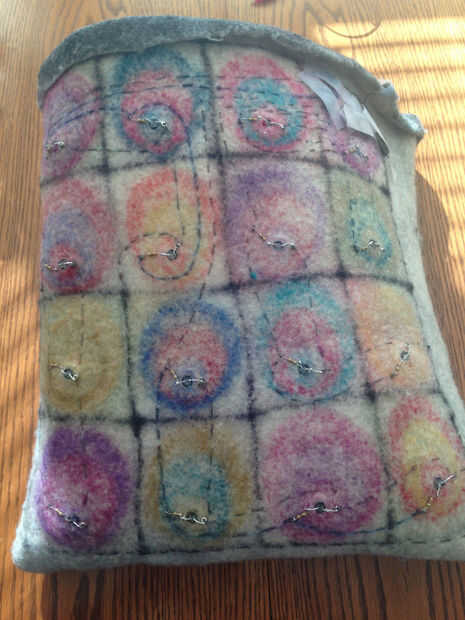

  6. Uso de hilo conductor y una aguja, coser tus circuitos, dejando 18" de hilo conductor libre para finalmente conectarse a la placa de Arduino LilyPad. Use una corta corriente-puntada y envuelva alrededor de los círculos de las patas del LED varias veces para asegurarse de que usted tiene una conexión fuerte. Recortar los "colas" para asegurar hay no hay "banderas" alrededor - éstos pueden tocar otros circuitos, causando cortocircuitos. Y si tienes que quitar puntadas y volver a coser para corregir un error, asegúrese de que los pequeños fragmentos de hilo conductor se extraen con cuidado el proyecto. Incluso los pequeños fragmentos pueden causar cortocircuitos!
  7. No coser las conexiones a la placa Simple de LilyPad Arduino todavía. Quieres probar el código para asegurarse de que haya completado todo correctamente y que está conforme con el código.
