Paso 4: Construir un tablero de regulador
Hay muchas maneras de hacerlo.
Para los tableros LED sólo simple, la menos complicada es usar un Arduino y conducir los cables rojo, verde y azul LED con digital o pines PWM de Arduino.
Para las tablas de WS2811 LED, menos complicado es utilizar la Biblioteca de NeoPixel Adafruit para manejar la bodega. Cada placa de WS2811 se compone de dos luces independientemente controlables en una cadena - esto significa que puede iluminar los dos lados de los diferentes colores de hold!

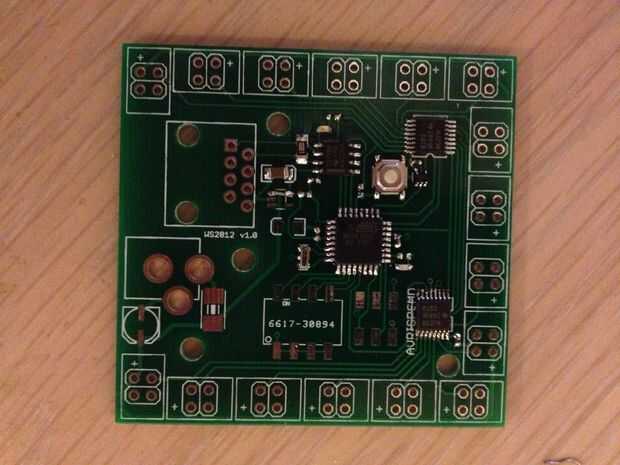

Para más complicadas, interesantes patrones con un montón de luces y control de la computadora, hemos diseñado un par de tableros de control-software-compatible con Arduino que se comunican a través de DMX512 (un iluminación control común estándar). Estas tablas se pueden encontrar en nuestro repositorio de github. El bill de materiales, esquemas y diseños de PCB para cada tablero hay también disponibles. Se necesita un programador AVR para programar el firmware DMX en estas tablas, por ejemplo, puede utilizar un Arduino como programador de AVR.
El pinout del conector RJ45 sigue el pinout pseudo estándar de DMX sobre CAT5 (http://www.pathwayconnect.com/content/view/91/26/), aunque usted puede con seguridad no pensar esto si usas un Raspberry Pi y nuestras tarjetas de adaptador de Raspberry Pi.
Una vez que tienes esto montado y programado, se puede conectar a un sistema DMX y ver como la magia!
