Paso 3: Rellenar los tableros LED

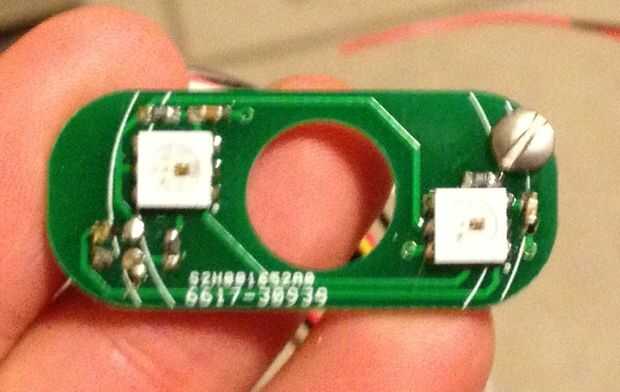

WS2812 LED
Requiere que cada tabla de retención:
-2 x WS2812 LED (viene en un paquete de 5050)
-2 x resistencias de ohm 150 (paquete 0603)
-2 x 0 .1uF condensadores (paquete 0603)
-1 x resistencia de 22 ohmios (paquete 0603)
-4 x 28 awg cables (usar longitudes de 6 pies de cada uno, diferentes colores)
-1 x 2-56 perno y tuerca
Soldar los LEDs, resistencias y condensadores en la placa. Recomendamos entonces prueba el tablero para asegurarse de que los LEDs encienden, luego soldar los cables en. Luego, coloque la tuerca y el perno en. Los cables y el extremo del perno deben pegarse hacia fuera la parte posterior de la Junta (el lado de la Junta que los LEDs no son).
Es muy útil tener diferentes colores para los cables ya que todos tienen diferentes propósitos. Tuerza los alambres juntos después de soldarles de modo que ellos pueden pararse recto al lanzar el asimiento.
LEDs RGB regular
Requiere que cada tabla de retención:

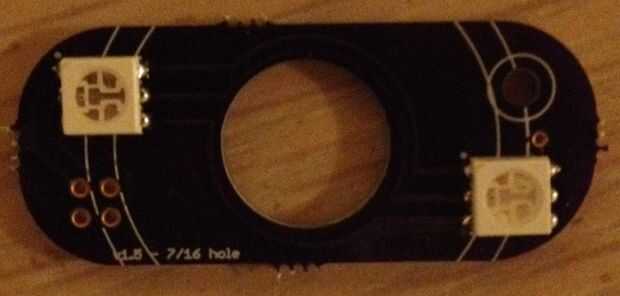

-2 LEDs de x RGB (paquete 5050)
-4 x 28 awg cables (usar longitudes de 6 pies de cada uno, diferentes colores)
-1 x 2-56 perno y tuerca
Soldar los LEDs en la placa y probar si desea (recomendado). Soldar los cables y coloque la tuerca y el perno en. Aquí, los cables no necesariamente tienen que ser colores diferentes (aunque ayuda), pero sin duda, recomendaría el cable ser un diverso color de los cables RGB. Al probar los LEDs, asegúrese de tener resistencias limitadoras actuales conectados o de lo contrario usted será probablemente sople el LED. Otra vez, los cables y el extremo del perno deben pegarse hacia fuera la parte posterior de la Junta (el lado de la Junta que los LEDs no son).
