LED de cristal caja de sombra de animación (4 / 6 paso)

Paso 4: Energía, botón y controlador

Energía:

  • El enchufe utilizado fue un panel montaje 2,1 x 2,5 mm que coincide con la fuente de alimentación que se utilizarán.

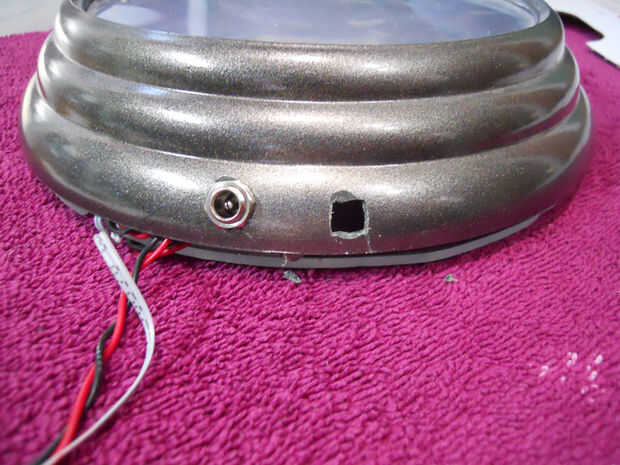

  • Se perforó un agujero de 9/16" y el gato se adapta a desde el interior y atornillado desde el exterior.
  • Cables de jack fueron doblados hacia afuera para que se ajuste mejor.
  • Montado en el orificio.

Botón:

  • Un agujero de 9/16" fue perforado cerca de la toma de corriente, luego hizo cuadrado (suficientemente grande como para pasar el botón) con una navaja de afeitar
  • Un empuje de botón momentario fue montado en alguna tabla de perf de desecho

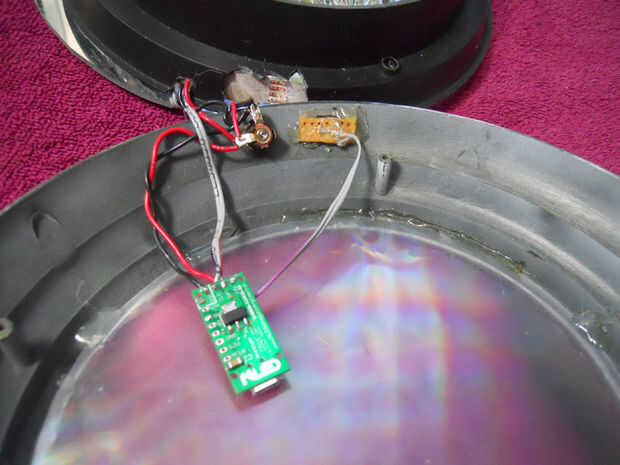

  • Cada cable fue soldado por separado a GND y BUTT(BUTTON) en el PCB
  • El botón estaba caliente pegado por la parte posterior en el agujero cuadrado.

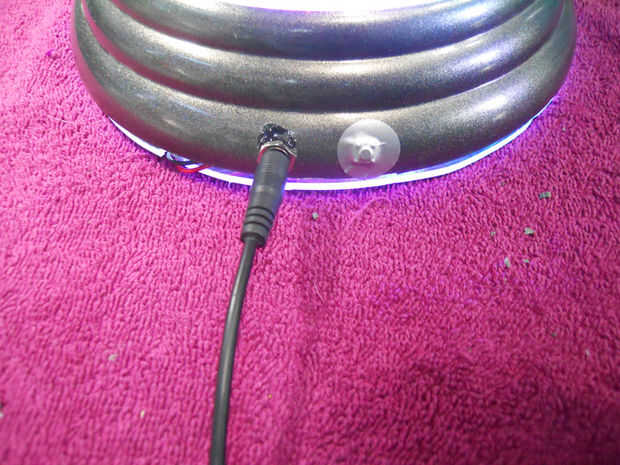

  • Una calcomanía de vinilo se añadió sobre el botón desde el exterior para ocultarlo.

Controlador:

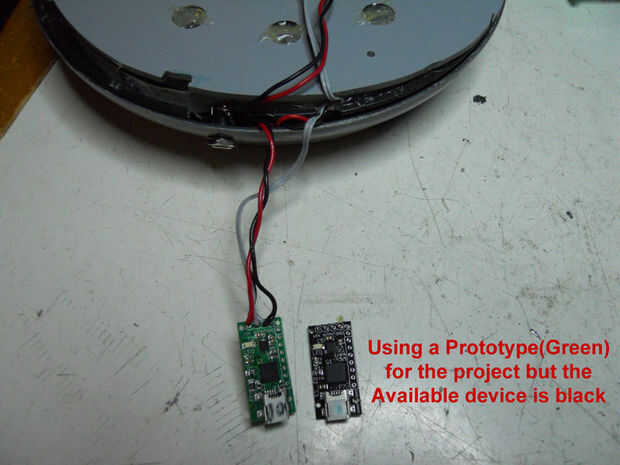

El Pixel NLED controlador Ion fue elegido ya que es muy pequeña, para que quede dentro del marco. Y tiene la capacidad de secuencias dinámicas independientes cargarse desde el software de computadora, Control de Aurora NLED. Que será perfecto para este proyecto como una vez que se cargan las secuencias de color, el dispositivo ejecute siempre que su potencia para arriba.
