LED de cristal caja de sombra de animación (3 / 6 paso)

Paso 3: LED cableado e instalación

Los pilotos seleccionados para este proyecto fueron LPD8806 48/LEDs por metro. Debería haber utilizado WS2801 para la mayor salida de luz de calidad. Pero resultó bellas de cualquier forma.

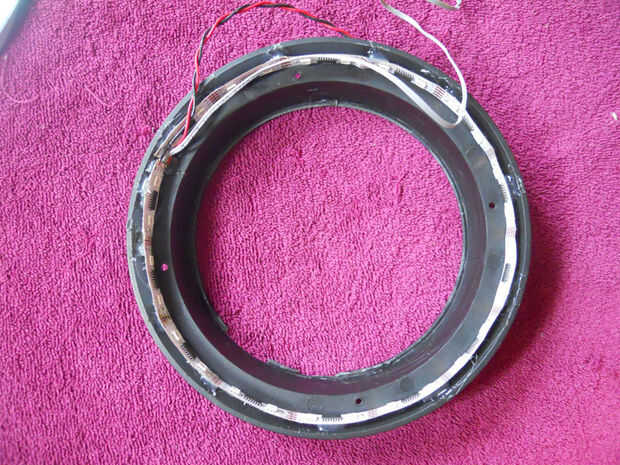

Exteriores LEDs:

  • Tira de LED medido y cortado a la longitud

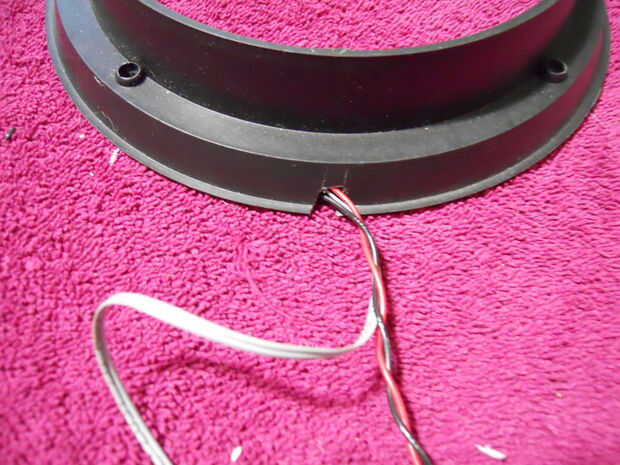

  • Conectados algunos cables rojo y negro para la energía y 2 cable(grey) de cinta de filamento para los datos hacia el IN de la tira.
  • El marco interno fue sesgado, pegamento caliente se emplea para fabricar para que la tira del LED podría poner el plano en un anillo.

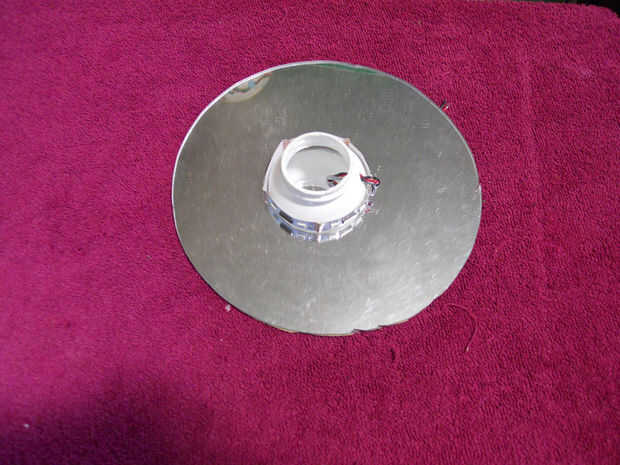

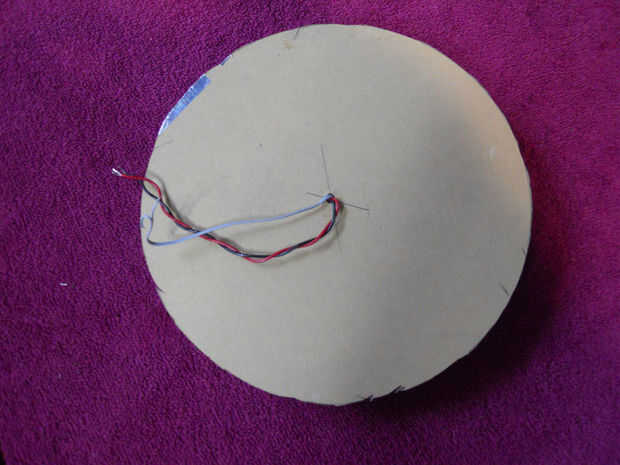

Trasera LED:

  • Encontrado un container(vitamins) que era de un diámetro adecuado para el centro y elaborado para ser 10 LEDs de diámetro.
  • Conectado del lado de IN de la Faja de datos y alimentación

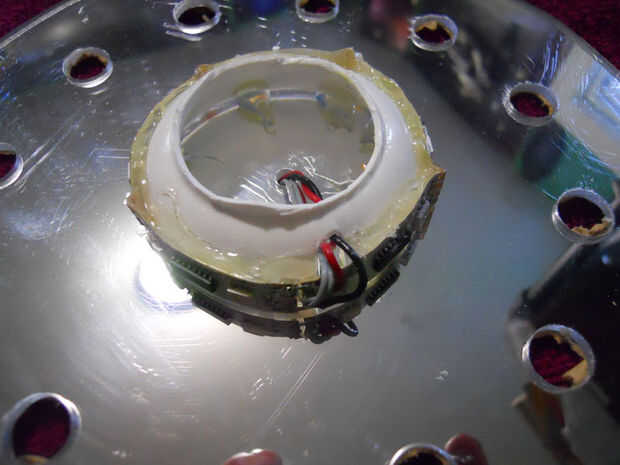

LEDs del centro:

  • Después de una prueba carecía la zona media, por lo que un grupo de 2 x 2 de píxeles fue agregado en el medio. Y brillará para arriba a través del contenedor del centro.
