Paso 1: Primero, un poco de teoría

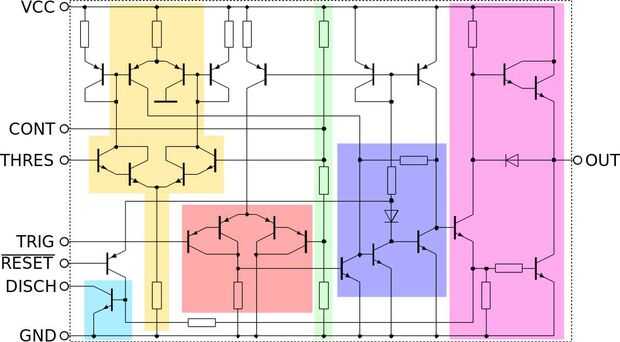

El Temporizador 555 IC es un circuito integrado (chip) utilizado en una variedad de aplicaciones de oscilador, generación de pulso y temporizador. El 555 puede utilizarse para proporcionar retrasos de tiempo, como un oscilador y como un elemento de flip-flop. Derivados proporcionan hasta cuatro circuitos de distribución en un solo paquete.
El IC 555 tiene tres modos de funcionamiento:-
- Biestable o disparador de Schmitt : el 555 puede operar como un flip-flop, si no está conectado el pin DIS y no condensador se utiliza. Las aplicaciones incluyen interruptores enganchados sin rebote.
- Monoestable : en este modo, el 555 funciona como un generador de impulsos "paso a paso". Las aplicaciones incluyen contadores de tiempo, falta de detección de impulsos, interruptores bouncefree, tocar interruptores, divisor de frecuencia, medición de capacitancia, modulación por ancho de pulso (PWM) y así sucesivamente.
- Modo astable : este proyecto utiliza el temporizador 555 en modo astable. El 555 puede funcionar como un oscilador electrónico. Las aplicaciones incluyen luces LED y lámpara, generación de pulso, relojes de lógica, generación de tono, alarmas de seguridad, modulación de posición de pulso y así sucesivamente. El 555 puede utilizarse como un ADC simple, convertir un valor analógico en una longitud del pulso (por ejemplo, seleccionando un termistor resistencia de sincronización permite el uso de la 555 en un sensor de temperatura y el período del pulso de salida es determinado por la temperatura). El uso de un circuito microprocesador puede entonces convertir el período de pulso a la temperatura, alinearlo y aún proporcionar medios de calibración.

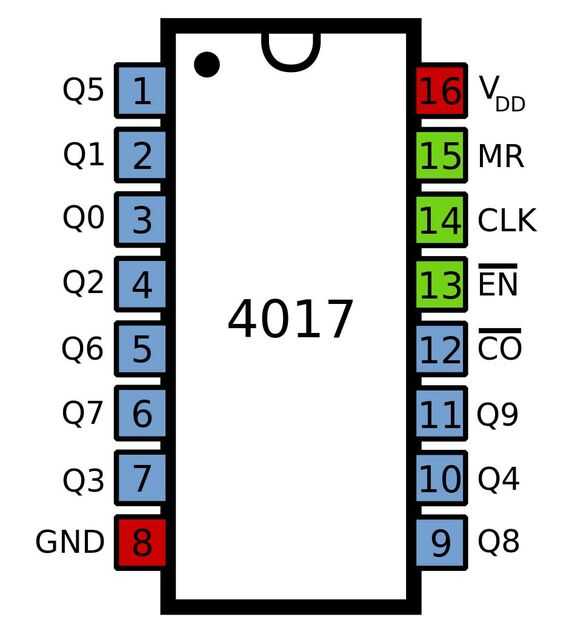

Para entender el funcionamiento del IC CD4017, uno debe saber sobre sus pins individuales. Tiene 3 pines de entrada, 10 pines de salida, conector de uno tierra, uno para la fuente de voltaje positivo y otro para realizar impulsos. Diagrama de pines del CD4017 se da en las fotos anteriores.
Pines de entrada
- Resetear pin (pin 15) - se utiliza para poner el contador a cero. Por ejemplo, si desea que el contador para contar hasta tercera salida luego conecte la cuarta salida al pin 15. Ahora después de cada salida de tercera, serán automáticamente empieza a contar desde cero.
- Pin de reloj (pin 14) - cuando pin 14 va alta, proporciona la salida. Como, para el primer reloj pin pulso 3 proporcionará salida; pulso siguiente pin 2 proporcionará salida y así sucesivamente. Después de 10 pulsos se iniciará otra vez de salida Q0.
- Pin reloj inhiben (pin 13)-se utiliza para cambiar el contador de "on" y "off". Cuando desee apagar el contador, luego pin 13 debe ser alta. Si es alto, ignorará el pulso de reloj no importa cuántas veces usted pulse el interruptor lo que significa el contador no avanzará.
Pines de salida (pernos de Q0 - Q9)-se utiliza para recibir la salida de manera secuencial. Como primer impulso pin 3 le dará la salida y así sucesivamente.
Conector de tierra (pin 8) y el pin de alimentación positiva (pin 16)-se utilizan para proporcionar la conexión a tierra y el voltaje positivo de la fuente a la IC.
Llevar a cabo pin (pin 12)-se utiliza para conectar uno o varios 4017 ICs. El perno lleva del primer 4017 se conecta a la entrada de segundo del reloj y el perno de transporte de segunda está conectado a la entrada de clock del tercero y así sucesivamente. En nuestro circuito hemos utilizado sólo un IC es por eso hemos dejado este pin.
