3 Arduino Pins to 24+ Output Pins

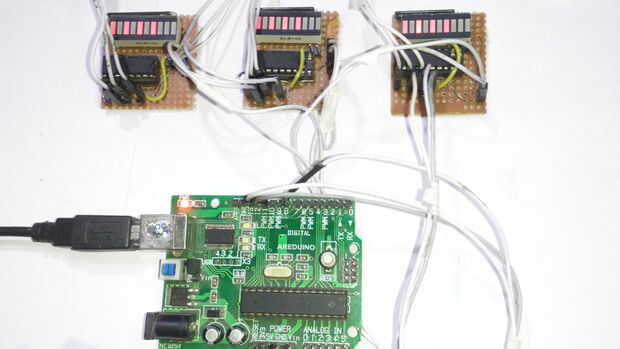

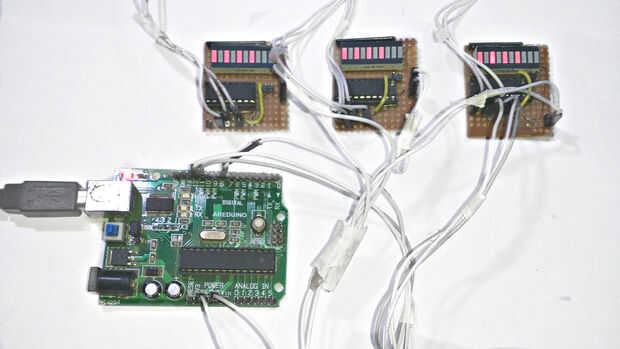

¿Acaben los pines de salida para tu Arduino? Bien esta es la solución para usted! En este tutorial muestro el hardware y el código necesario para el control de múltiplos de 8 número de salidas, utilizando sólo 3 de sus pines de Arduino. La idea principal de este Instructable es crear un módulo que puede funcionar ya sea por separado o ser conectado a otro módulo aumentando las salidas por otro 8 pernos.

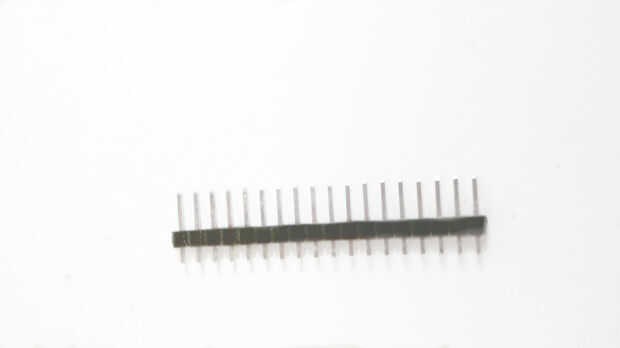

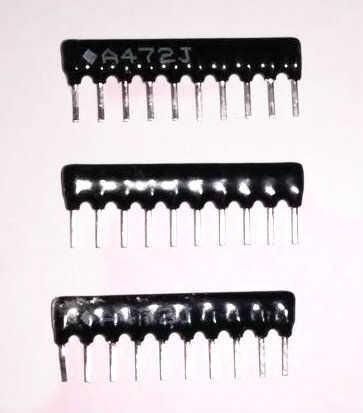

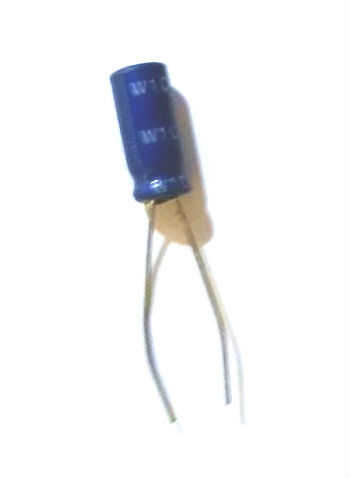

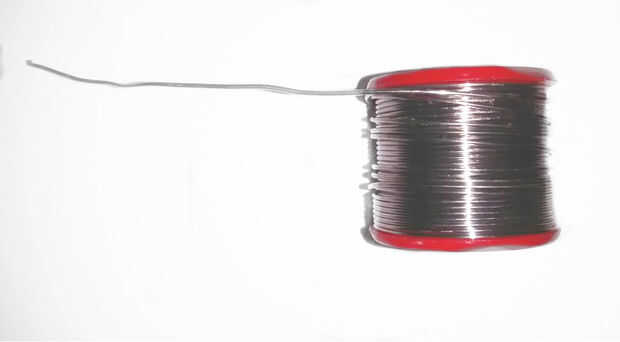

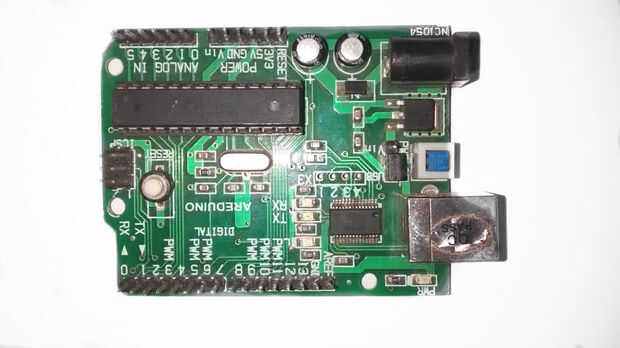

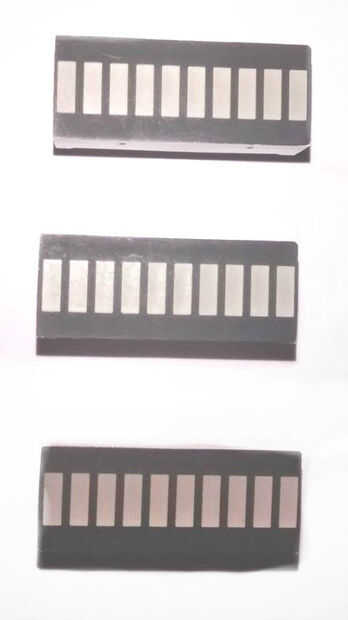

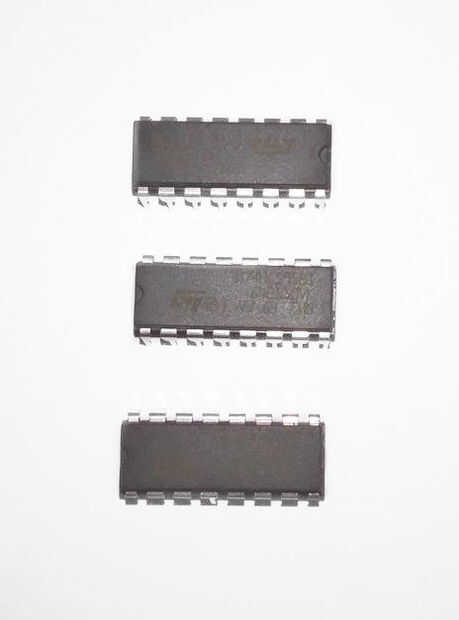

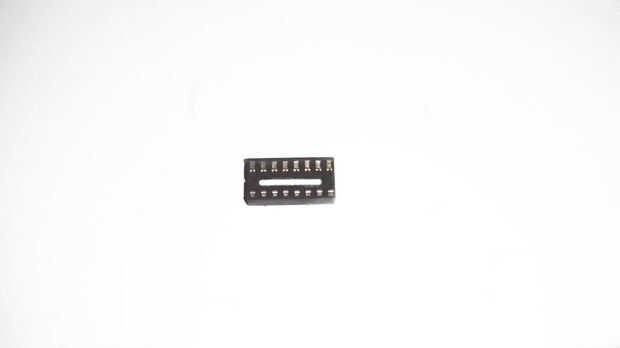

Materiales necesarios:

Aplicaciones de este proyecto:

  • Una comprensión básica de los registros de cambio.
  • Capacidad para aumentar sus pernos de salida a relés de control o a otros módulos de salida.
  • Libre de los pines de arduino para aumentar el número de sensores que se pueden utilizar.

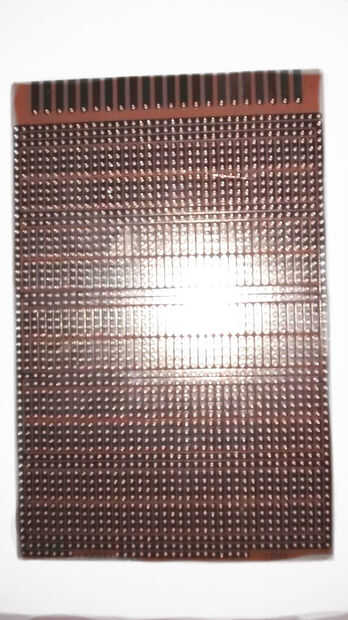

En este instructable he intentado un enfoque diferente, donde suelda los componentes individuales en la tira Junta y también pruebas. También he proporcionado a usted un diagrama protoboard de cómo se verá el circuito, así como el código con el cual usted es capaz de controlar un máximo de 40 registros de desplazamiento en paralelo. La inspiración principal detrás de este tutorial es la Arduino ShiftOut tutorial.
