LED Bulb (1 / 2 paso)

Paso 1: Componentes y descripción

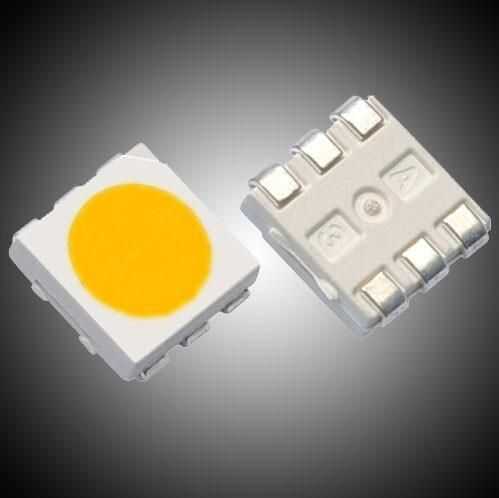

un) 5050 Smd Led - siete en números que cuesta INR 2.50 cada uno. En realidad hay tres blancos led en un paquete. Por lo que existen tres clavijas en ambos lado de cátodo y el ánodo, no confundir con ellos. Simplemente soldar estos tres entre sí. La marca de polaridad en Smd muestra el cátodo terminales.

b) Condensador de poliester metalizado - el componente más importante para bajar la corriente y el voltaje. Este condensador no tiene ninguna polaridad. XC = 1/2pifc es la resistencia capacitiva ofrecida por condensador, después de encontrar resistencia este valor a seguir ley de ohm encontrar actual, es decir, V = IR. donde el valor de 'c' es en Farad. (aquí c = 1uf, es decir, de 105K)

c) condensador electrolítico - condensador tiene polaridad y utilizado para la filtración de la dc.

d) diodos - 1N4007 es utilizado que puede soportar hasta 1000 voltios y rectifica hasta corriente de 1 amperio.

resistencia e) resistencia - 1 vatio se utilizan. Para la seguridad del circuito la potencia de la resistencia debe ser más del 60% de la caída de voltaje a través de él. Así que estos nunca se calienta.

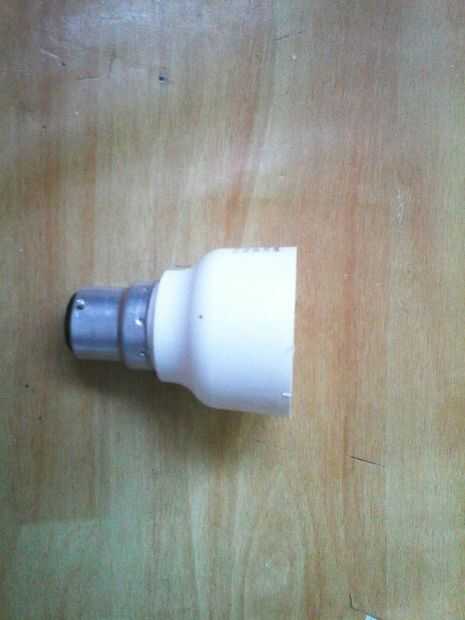

f) cubierta de la bombilla - puede utilizar viviendas dañadas cfl o comprar en línea.

g) disipador de calor - para el funcionamiento de la larga vida de llevado, este compuesto se utiliza por debajo de los led para disipador de calor. Es muy barato.

Brillos, papel de desecho y OHP (utilizadas como proyector de hoja) hojas son opcionales.
