LED Arduino Clock (6 / 20 paso)

Paso 6: Soldadura el minuto y LEDs de segunda mano

EXPLICACIÓN:

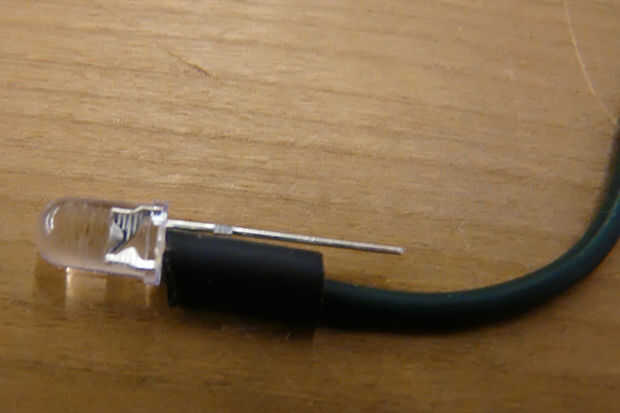

Después de muchos ensayos y error procesos de soldar los LEDs, he encontrado la forma más fácil es soldar un cable solo para el lado del cátodo del LED y del encogimiento envolver, para evitar que los pernos cortocircuitos por sobre otros. Este método deja el pin del lado del ánodo a la soldadura directamente a un alambre de cobre sin aislamiento, ahorrando mucho tiempo y materiales.

INSTRUCCIONES:

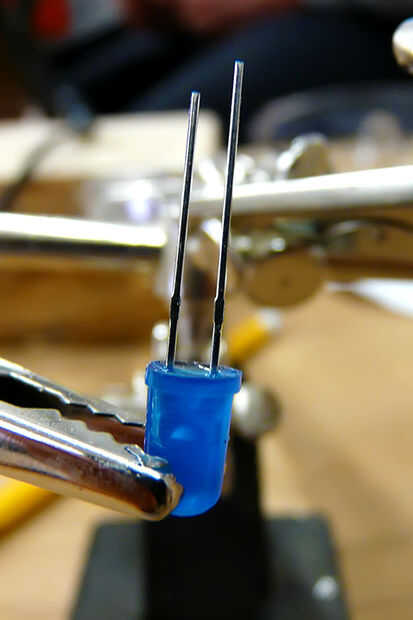

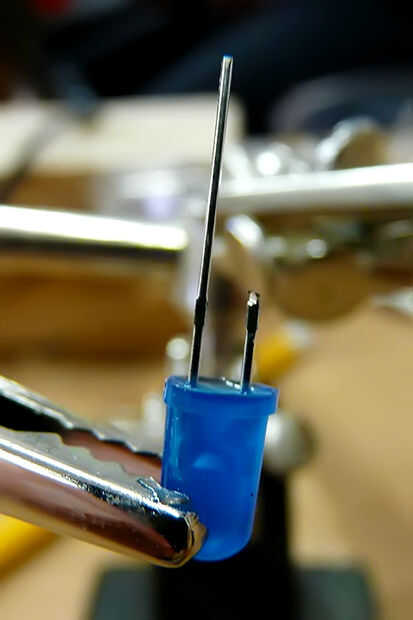

Primer paso es cortar una hebra de alambre, aproximadamente de 4 a 6 pulgadas de largo, con un lado despojada a aproximadamente 1/4" utilizando un conjunto de"Manos de la afición", de la soldadura con cuidado el alambre expuesto en el lado del cátodo del LED. Una vez finalizada la soldadura, cubrir cuidadosamente con algunos tubos termocontraíbles o cinta aislante, para evitar cortocircuitos. Repetir el mismo proceso con el resto de los minutos y de segunda mano LED, pero no lo hacen con los LEDs RGB todavía.
