Lector de tarjetas interno a externo USB (1 / 3 paso)

Paso 1: Preparar los cables.

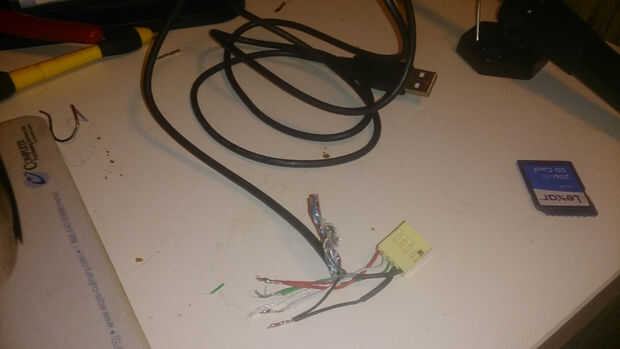

Lo primero que tienes que hacer es cortar el enchufe el cable USB interno dejando suficiente alambre para trabajar con entonces tira de la cubierta de los cables. El alambre 5 es para el blindaje.

Puede entonces corta el extremo del cable USB y los cables saliendo del blindaje de la tira.

Ahora si tienes suerte debería ser 4 cables, rojo, blanco, verde y negro y el blindaje.

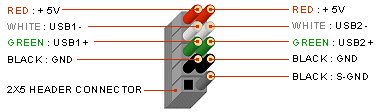

El lector que estaba usando tenía un puerto USB desde el mismo cable interno. Después de mirar las pistas de la placa de circuito determiné que era en USB2 que es la línea de 5 cables. Que el lector USB1.

Quité los cables para USB2 prevenir cortocircuitos etc.. Esto se puede hacer levantando cuidadosamente en las lengüetas de plástico con una cuchilla afilada luego tirando del cable.

Una vez que se eliminan los cables usted puede soldar los cables juntos rojo con rojo, etc. verde a verde.

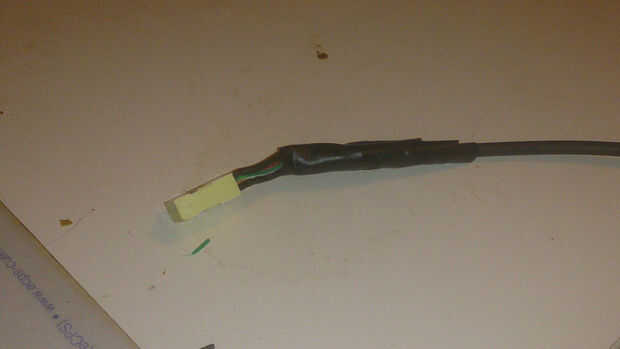

Entonces puede envolver los cables de cinta aislante para evitar que se cortocircuito y hacer las cosas un poco más ordenado.
