Paso 2: Cálculo de dimensión General
Decidir sobre su palmo máximo, en mi caso he querido 1,5 m.
Porque la pantalla encuentra básicamente a nivel con el punto más bajo del eje del pórtico principal, el pórtico secundario debe ser 300mm más corta para permitir que la pantalla para quedar completamente plano.
Longitud de pórtico secundario = (Span - altura de la pantalla) / 2 = (1500-300) / 2 = 600
Longitud del pórtico principal = Span - longitud de pórtico secundario = 1500-600 = 900

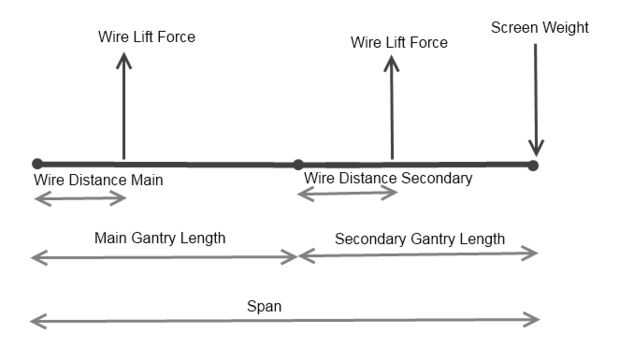

El más importante conjunto de dimensiones se refieren a la configuración balanceo de alambre, esto asegura que los saldos de la pantalla cuando se extendió, en lugar de derrumbarse. He hecho la generalización de que las fuerzas que actúan sobre el pórtico son directamente hacia arriba y resolver la situación completamente extendida. Sin embargo, cuando el pórtico se dobla sobre todo encima de estas fuerzas será muy diferente debido a los ángulos de alambre; pero en este caso la fricción mixta debe superar esos efectos.
Distancia de cable que principal es hasta qué punto a lo largo del pórtico principal de la polea del cable se encuentra. Esta distancia gobierna el ratio de apalancamiento y por lo tanto cable de tensión del pórtico. Elegí un ratio de apalancamiento de 5 x para dar una tensión de hilo de 25kg, esto también significa para un 200mm pasar del cable a través del polo, da cambio de altura de 1m de la pantalla.
Alambre distancia principal = palmo / aprovechar el cociente = 1500 / 5 = 300 mm
Distancia de cable secundario se calcula de manera similar, pero utiliza la longitud del pórtico secundario en lugar de la luz.
Distancia secundaria de alambre = longitud de pórtico secundario / aprovechar el cociente = 600 / 5 = 120 mm
Este diseño funciona mejor si las fuerzas de elevación de cable son como cerca de la vertical como sea posible, así que la altura del poste y la altura de las barras verticales del centro deben ser un grande como sea posible. Ahora todo lo que se requiere es el diseño mecánico a estas dimensiones y optimizaciones.

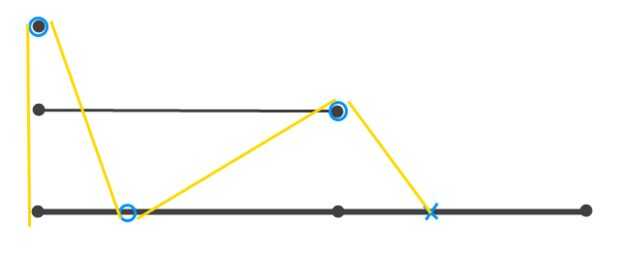

La encaminamiento de cable discurre por tres poleas, para su montaje fijo en el pórtico secundario. La segunda imagen muestra el enrutamiento (amarillo) y la ubicación de poleas (círculo azul) y punto fijo (blue cross). El sistema de poleas permite el pórtico extender o retraer a la misma altura sin perceptiblemente cambiar longitudes de alambre o tensión.
