LCD pantalla pórtico

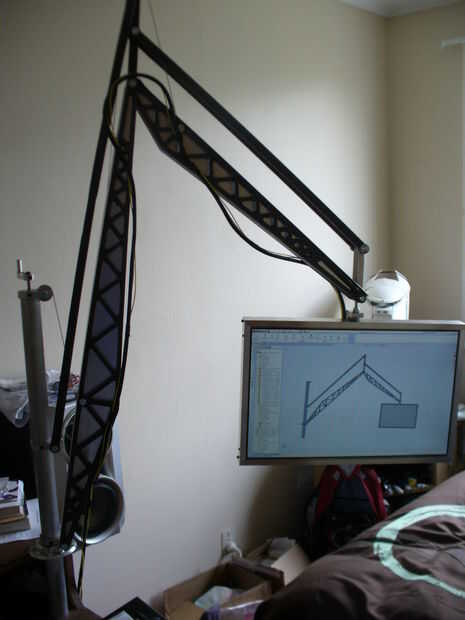

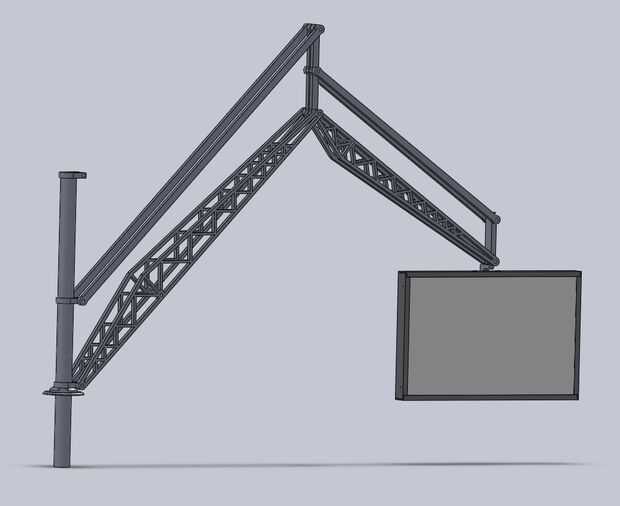

demostrado aquí es un pórtico de pantalla de monstruo, con una pantalla de 22" montada en un pórtico con un 1,5 m (5 pies) máximo alcance.

El pórtico es equilibrado por lo que sólo cambia la pantalla en posición y dejarlo allí, no hay hazaña media con una pantalla de 5kg!

La pantalla está montada en un marco de aluminio para el aspecto moderno y minimalista.

Lo que usted necesita:
Pantalla, cualquier LCD debe hacer el truco, la mayoría tienen montaje integrado en la parte posterior ya que ahorraría un poco de tiempo
Cables de pantalla, cables estándar no tendrán el alcance, así que algunas extensiones
Varios trozos de metal y madera (cómo lo he hecho no es la única manera) he utilizado la hoja MDF de 12mm, placa de aluminio de 12mm y tubo de aluminio de 38mm
Hardware (tornillos, tuercas, tuercas de mariposa) como sea necesario
Acero cable, esto es muy importante, otras cosas no cortarlo y sólo estirar o romper
Pintura

Habilidades que necesarias:
Habilidades de diseño para principiantes, este instructable muestra cómo calcular la longitud de equilibrio, el resto es simplemente lograr que encajan
Medio ingeniería habilidades, perforación, roscado, torneado y trabajo de chapa fueron utilizado en esta construcción

Herramientas necesarias
Tomas inglesas etc.
Taladro y brocas
Grifos para
Tijeras para chapa
Equipo de carpintería; He utilizado un router cnc pero una sierra de calar o Hanon te llevará allí tan bien, pero con un poco menos toque de diseño
Torno; opcional pero útil para la fabricación de poleas
Molino CNC; nuevo opcional, pero facilita mucho las monturas para la pantalla y el polo principal.
Pincel

Es posible compensar una falta de habilidades o herramientas ajustando el diseño, sólo tenga cuidado de pensar todo a través de, como el más caro es el mayor riesgo también!

ADVERTENCIAS:
Pantallas son pesadas (lo mío felizmente eliminaría los pies si cayó,) para realizar pruebas el pórtico antes de poner cualquier cosa valioso debajo de él
Algunas pantallas requieren tensión para funcionar hacia fuera a lo largo del pórtico, tenga especial cuidado para asegurar el cable no puede ser atrapado o reciban daño por las partes en movimiento

Etiquetas: Pantalla, Pórtico, Posición
