Paso 2: diseño

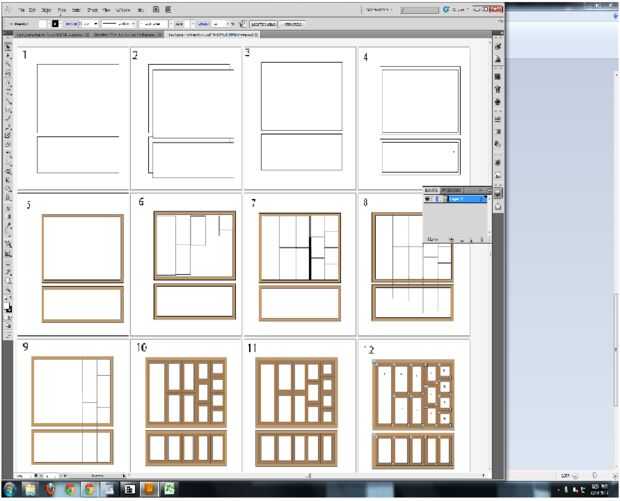

Diseño de la caja (debajo de la descripción de los pasos que encontrará una gráfico que muestra numeradas cada paso en una mesa de trabajo de illustrator)
Abra su programa de gráficos vectoriales y comenzar a dibujar sus cajas
Paso #1: primero dibuja dos cuadros uno sobre el otro, que es la longitud (8 y 3/4") y ancho (5 y 3/4) ha seleccionado para la caja externa y la otra que es la longitud (8 y 3/4) y el depth(3") que se ha seleccionado para su caja externa
Paso #2: duplicar las dos primeras casillas
Paso #3: colocar directamente sobre las cajas originales
Paso #4: restar dos veces el percise espesor del material de la anchura y la altura de ambos cuadros, en mi caso usando illustrator puedo hacerlo tecleando simplemente después del valor existente un "-"(minus sign) seguido de la cantidad a restar y además las cajas permanecerá centrado en si no quedan centrados nuevamente en el centro
Paso #5: establecer el color de relleno de la caja más grande en un color que representará su material para facilitar la visualización
Paso #6: Dibujar sus interiores cajas a aproximadamente las dimensiones que haya seleccionado dentro de la caja interna blanca de la caja externa en la parte superior de la pantalla, esto representará la vista superior de las cajas anidadas
Paso #7: ajustar el tamaño de sus internos y cajas externas hasta que las cajas internas caber caben exactamente dentro y llenan el área entera de la caja externa del espacio en blanco residen en y son aproximadamente del tamaño deseado
Paso #8: dibujar líneas desde los bordes de las cajas internas de su vista superior hacia abajo a través de la vista lateral abajo, luego
Paso #9 dibujar cajas internas en la vista lateral que encajan exactamente entre estas líneas
Paso #10 igual que con la caja externa, duplicar todos los cuadros de interiores, pone sobre los originales y restar cada uno precisamente la anchura del material, luego rellene las copias fuera, ahora tienes un diagrama de la caja final como se verá
Paso #11 ampliar su caja externa, tanto la caja interior y exterior de 1/16" de una pulgada o tan para crear tolerancia asegurando sus interiores cajas un buen ajuste. ELLO CON LA VISTA LATERAL Y SUPERIOR Y AMPLIAR LA ANCHURA Y LA ALTURA
Paso #12: COMPRUEBE SU DISEÑO. ello mediante la creación de una pequeña caja que es exactamente el espesor de su material, en altura y anchura y colocarlo en la esquina superior derecha esquina de la caja externa de color, viene exactamente a la esquina de la caja blanca interior, duplicar esto y poner uno en la esquina inferior derecha, seguida por la parte superior izquierda y esquina inferior derecha de todos dentro de cajas si lo desea puede también número sus cajas internas y más tarde estos números como imágenes rasterizadas a sus vectores de caja para la facilidad de localizar qué piezas pertenecen al cuadro. No hago esto, pero deseaba que tuve durante el montaje.
