Paso 3: láser

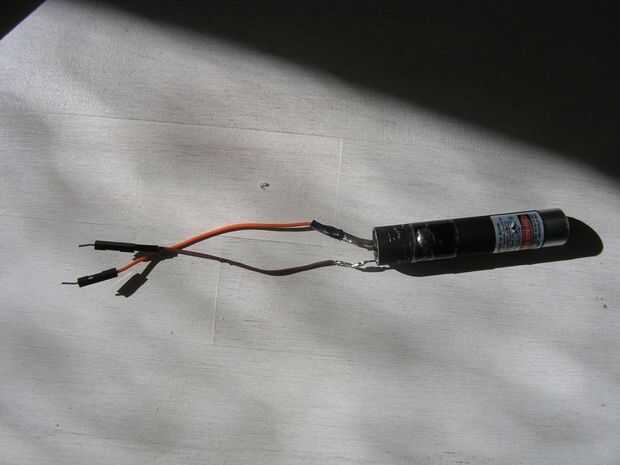

1. tomar un cable de puente corto y soldadura para que la primavera (-).
2. toma otro cable de puente con un color diferente y soldadura con el anillo externo que tornillos esta parte a los otros (+).
3. doblar alguna cinta alrededor del botón y asegúrese de que está pulsado, por lo que la aguja está siempre en modo.

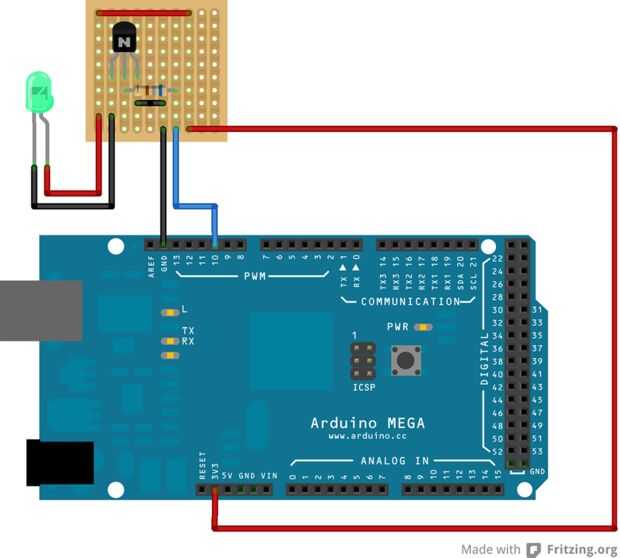

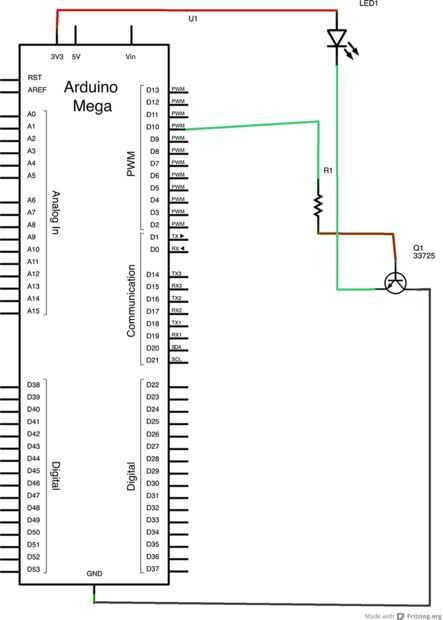

4. construir el circuito que ves en la segunda foto. Esto es simplemente un transistor (C33725) y una resistencia (680 ohmios) que amplifican la corriente de 3V de Arduino. Para esquemas ver foto o simplemente descargar el archivo adjunto de Fritzing (.zip). Debe tener el Arduino y el protector de Motor conectado por ahora. La idea de completar el circuito en el cuadro es utilizar los pernos de la extensión en la parte superior el escudo del motor, pero os muestro sólo el arduino por motivos de claridad.
5. para probar su láser, subir el ejemplo de arduino BlinkWithoutDelay. * cambiar el ledPin 10 y usar ese mismo pin en la placa. 13 es que el pin por defecto de la arduino interna luces led arriba y abajo en la entrada, por lo que podría interferir con su código en configuraciones más complejas.
Esto es básicamente. La siguiente es cómo montar este (montaje caja y cañón)
* TIP de la semana: Si la carga es decir, se produce un "error timeOut()" falis, desconecte brevemente el escudo del Motor de arduino , subir y enchúfelo otra vez. Eso sucedió mucho me...
