Paso 1: Diseño y concepto

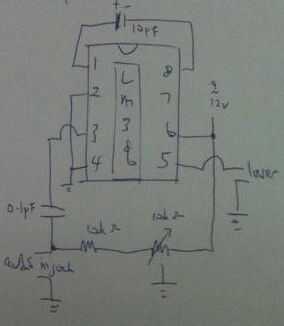

Transmisor:
El transmisor consiste de puntero láser, baterías, amplificador de audio LM386, condensador de 10 micro faradio, condensador de 0.1 micro faradio, resistencia de ohmio 10 k, potenciometro de ohmio 10 k y entrada de audio jack. El transmisor convierte y amplificar el audio en una corriente eléctrica transmitida por el láser, haciendo que la intensidad de la luz ser directamente afectados por la intensidad del audio. Este proceso se denomina modulación de amplitud.

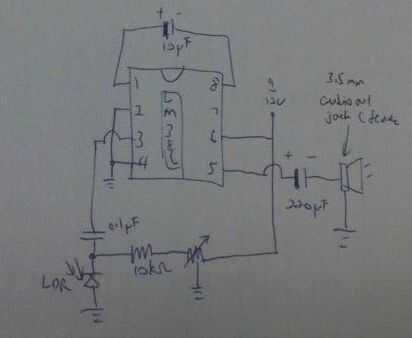

Receptor:
El receptor funciona esencialmente la manera opuesta, con el láser sustituido por una salida de audio y entrada de audio jack sustituido por la resistor(LDR) dependiente de luz. La LDR variará la cantidad de corriente (a través de la resistencia) dependiendo de la intensidad de la luz que recibe. La corriente se introducirá en el LM386 que amplifica la corriente eléctrica y la convierte en audio.
