Láser de corte de un pirámide 3D rompecabezas... (1 / 4 paso)

Paso 1: Seleccionar el tamaño adecuado para cortar...

SolidWorks mis bocetos son para impresión 3D, pero también son lo suficientemente pequeños como para corte de materiales blandos también.

La idea es que la longitud de un lado de la pirámide se convierte en la profundidad máxima del corte láser necesaria para hacer estas piezas de puzzle.  Mi experiencia con un laser de 45W me dice que puedo pasar fácilmente a través de 60mm de espuma de poliestireno así que me quedo a mi dimensiones originales para mantener este Instructable fáciles de modificar para su propio placer.

Así que la longitud de un lado de la pirámide es 60mm... entonces la Plaza del centro de una mitad de que es exactamente esa 1/2 ó 30 x 30 mm

La altura de la parte inferior del bloque de material hasta el borde exterior de la pirámide es 20mm... que es el borde exterior de una esquina del centro de la pirámide es de 20mm.  A ver esto más claramente en el siguiente paso.

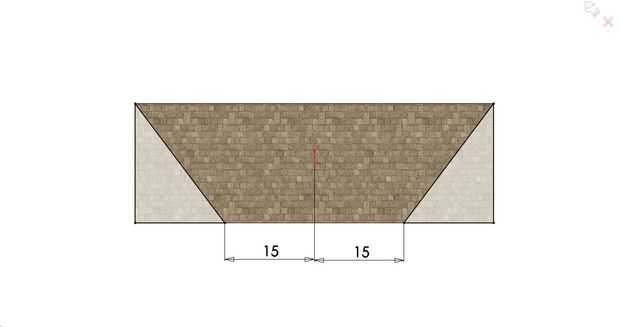

Esto nos indica que el bloque de material necesario para hacer esta pieza de rompecabezas debe ser algo mayor que 60 mm x 30 mm con un fondo plano y por lo menos un lado plano muy importante para sentarse en la cama de corte cortador láser.

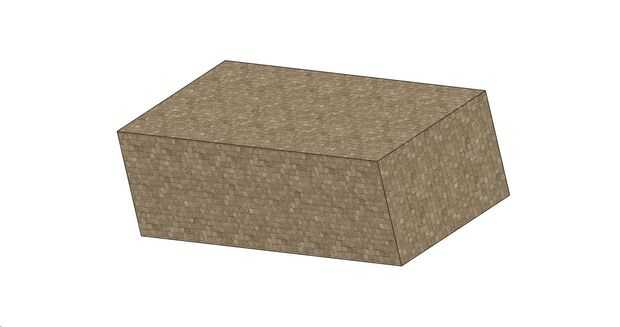

Ahora empezamos con la primera de dos cortes (dos bocetos que Hazte del corte)... los dos extremos de la pieza del rompecabezas.  Se puede ver que en la etiqueta de imagen 3 PyramidPuzzle-02 por lo que ahora es tu turno de croquis en su programa de diseño de láseres (CorelDraw, Adobe Illustrator...)

Luego coloque el material en el cortador del laser y hacer dos cortes.  Manteniendo la izquierda sobre material todavía en el lugar en el lado que tiene la superficie plana muy importante... debido a ha utilizado para el siguiente corte.
