Láser corte Omni ruedas (14 / 15 paso)

Paso 14: 2000 Omni rueda

La falla importante con la rueda de omni 5500 es la necesidad de cortar múltiples y capa para arriba.  La complejidad de diseño y costo realmente comenzar a agregar para arriba rápidamente.  Si el cortador era capaz de cortar material de 0,375", las Asambleas internas y externas se convierten en dos piezas en lugar de diez y todos los espaciadores de 0.125" y todos los separadores de M/F son completamente eliminados.

¿Si una rueda 5.5" diámetro es demasiado grande para cortar, qué rueda de tamaño se puede cortar de 0.125" material?  He diseñado una rueda de diámetro 2 pulgadas y 1.5 pulgadas también parece ser posible.

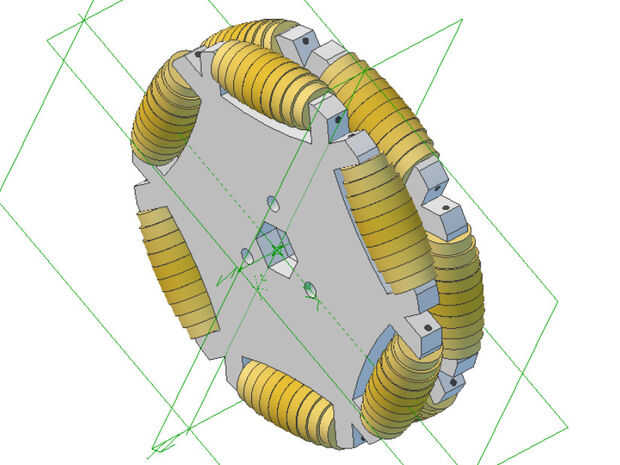

La imagen de arriba es una rueda completa de 2 pulgadas.  Cada unidad requiere un taladrado preciso después del corte para el eje del rodillo.  El eje hexagonal facilita el accesorio y alinee cada conjunto durante la perforación.

Cada rodillo se hace de diez discos en lugar de los catorce en la rueda de 5500.  El eje del rodillo es dos piezas, un alambre 0,032 "x 0,875" piano que pasa por la Asamblea y un 0,063" OD x 0,500" tubo entre el alambre de piano y rodillos.  Los rodillos no son fácilmente cambiables como el alambre de piano debe mantenerse firmemente en su lugar.

Las Asambleas interiores y exteriores son una sola pieza, con un solo 0.125" láser corte entre ellos.  Las ruedas se llevan a cabo junto con tres #2 x 0,375" tornillos.  El montaje exterior y centro espaciador tienen agujeros.  La parte interior de la Asamblea es aprovechada para el tornillo #2.  Puede usarse a sellarroscas para mantener las piezas juntas.
