Láser corte MultiWii basado quadcopter (40 / 64 paso)

Paso 40: Instalar y conectar la tarjeta de Control de vuelo (cont.)

3. cada velocidad controlador suministros 5V en el cable rojo, llamado circuito eliminador de batería o BEC, normalmente se utiliza para alimentar el receptor.  Parece que las opiniones varían en línea si es aceptable tener varias BEC atado, pero creo que es una mala idea. Este reguladores BEC se clasifica para la 2A, pero si tratas de energía toda la electrónica al lado de una BEC del regulador de velocidad que se calienta realmente. Por último hay un problema con esta placa de control de vuelo que resulta para que algunos de los puertos serie de tablas no se potencia a menos que la Junta se suministra alimentación al conector de alimentación externa, en lugar de los encabezados de control de velocidad.

Para todos aquellos motivos nos pondrá la electrónica como sigue:

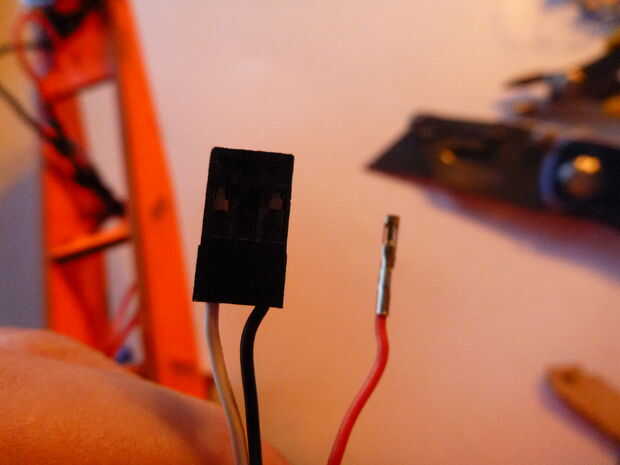

a. use un cuchillo del exacto suavemente Levante la lengüeta de plástico poco desde el cable rojo en tres de los conectores de servo controladores de velocidad y quitar los cables rojos. Cubierta de que los conectores de cable rojo quitado calor encogen.

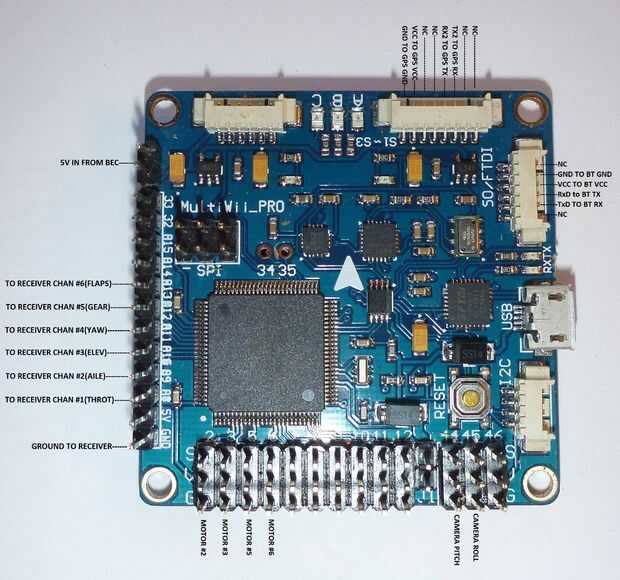

b. Conecte una de las líneas BEC que se quitaron con el conector de servo controladores de velocidad en el perno de fuente de alimentación ext. indicado en el cuadro.

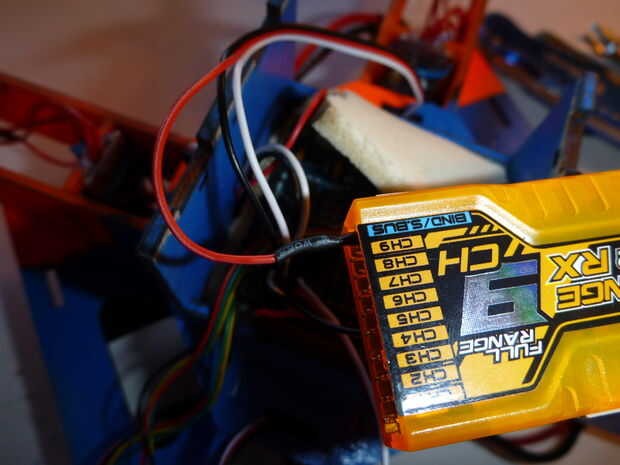

c. otra de las líneas BEC que se quitaron con el regulador va enchufado en el receptor para suministrar energía a él.
d. la última línea BEC que se quitó no estar conectada a nada ahora mismo. Puede ser utilizado más adelante para LEDs de potencia, una cámara FPV o transmisor, etc..
e. BEC de cuarto regulador que queda en el conector del servo se utilizará para la inclinación de la cámara de potencia y servos para la expansión posterior del rodillo.

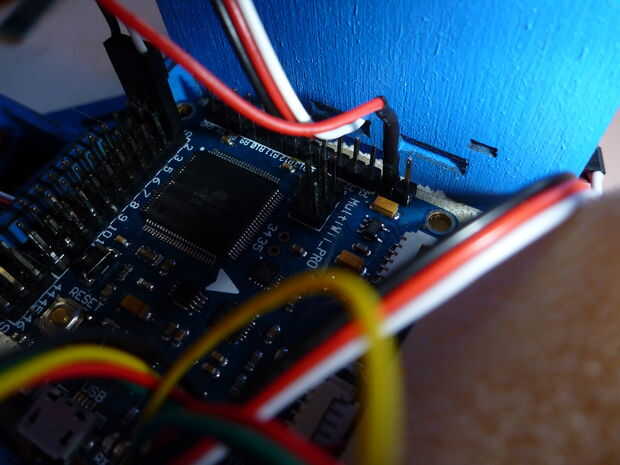

f. Retire el puente indicado en la imagen para que la restante línea BEC enchufado en las cabeceras de control de velocidad no trata y energía el resto de la Junta.
