Laser-corte madera 4 eje de sistema de posicionamiento (5 / 5 paso)

Paso 5: Instalar las parrillas y Servos

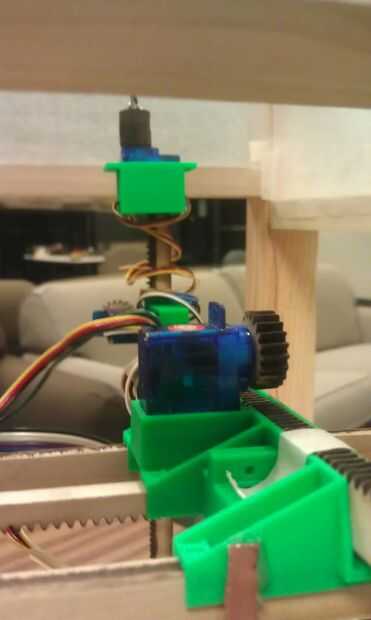

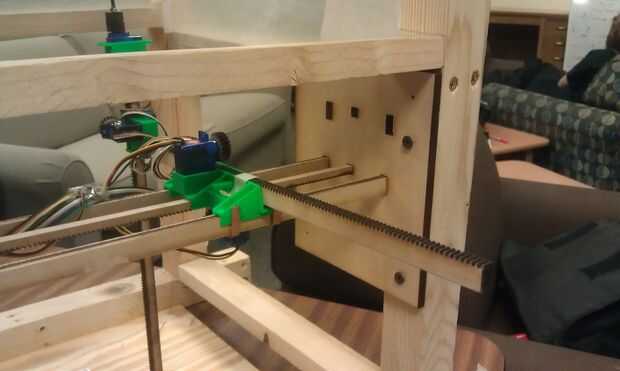

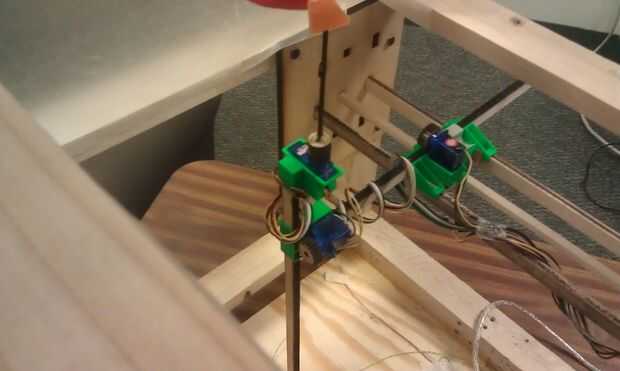

En primer lugar, coloque el carro en las pistas y x rack e instalar uno de los servos con un engranaje en la ranura del servo en la parte inferior del carro para mantenerlo en su lugar. Luego, presione la tapa del estante y en el extremo de la cremallera y. Luego, coloque la rejilla y en el carro e instalar uno de los servos con un engranaje en la ranura del servo en la parte superior del carro para mantenerlo en su lugar. A continuación, presione la tapa de rejilla de z en el extremo de la canasta z. Después de eso, deslice la parrilla z a través de la tapa del estante y e instale el servo restantes con un engranaje en la ranura del servo en la tapa del estante y a mantener en su lugar. Finalmente, instale el servo del pasado en la ranura de servo encima de la tapa de rejilla de z.  Tenga cuidado de que los cables se pasan correctamente a través de su ranura y no se pellizcan en el servo.
