Paso 6: electrónica

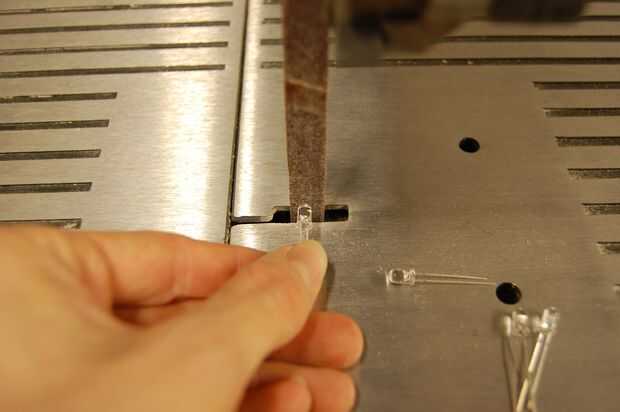

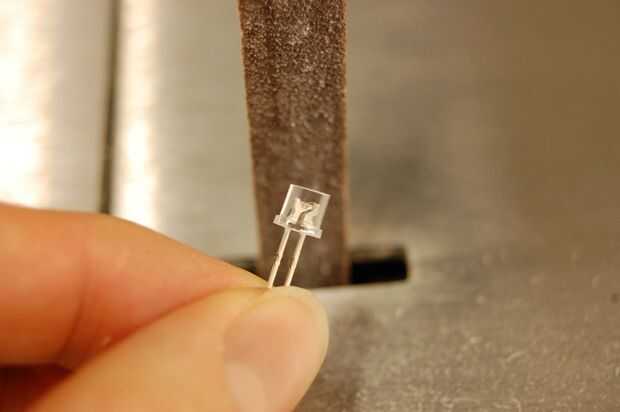

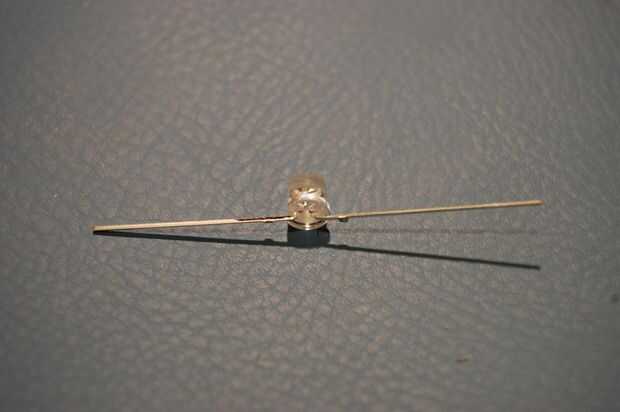

Puesto que los LEDs terminará por estar tan cerca del plástico, que necesitan para ser difundido un poco, y el ángulo de visión ampliado. Lo hice por lijado por las cúpulas de los LEDs hasta planas, usando una lijadora de banda.

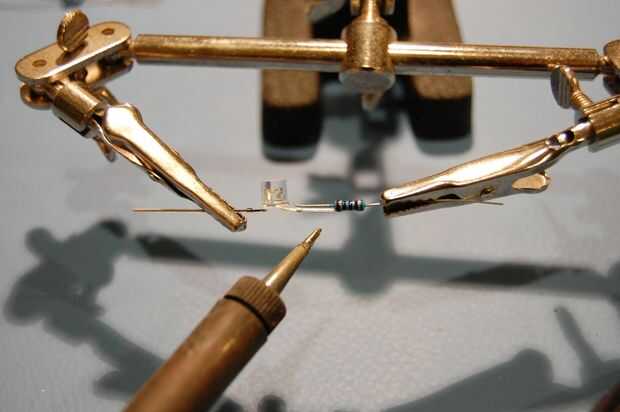

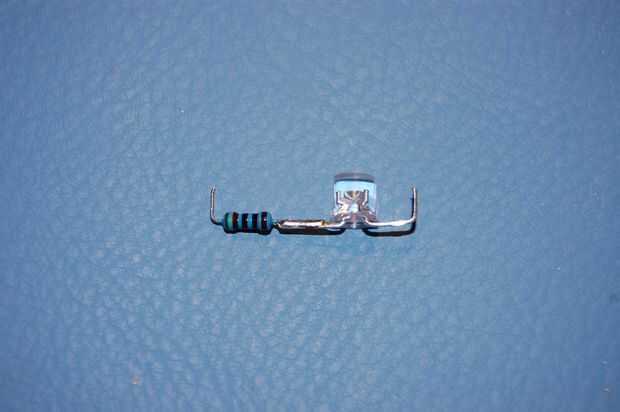

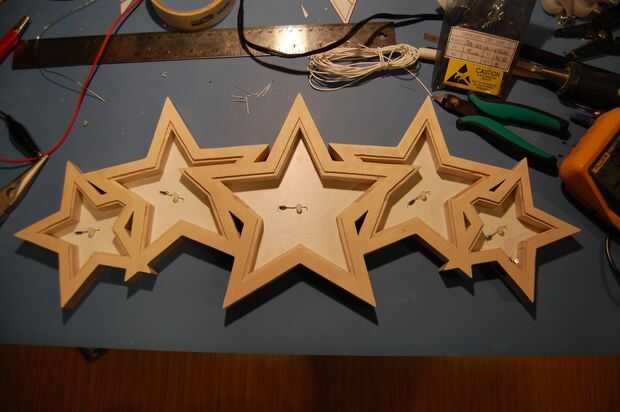

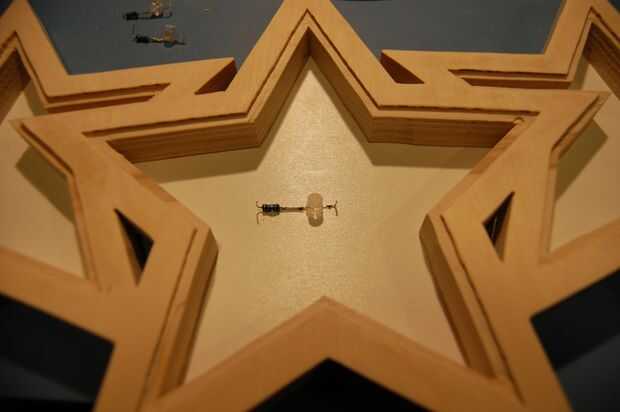

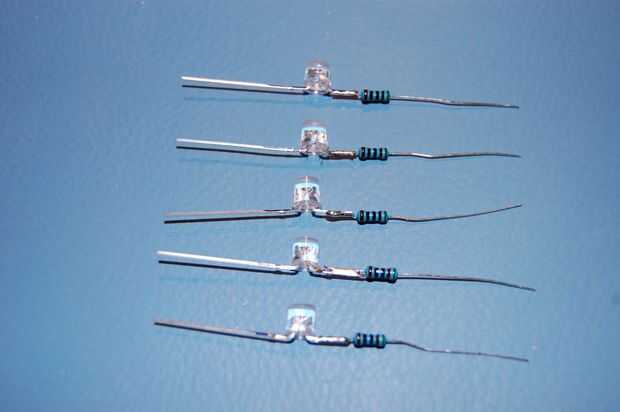

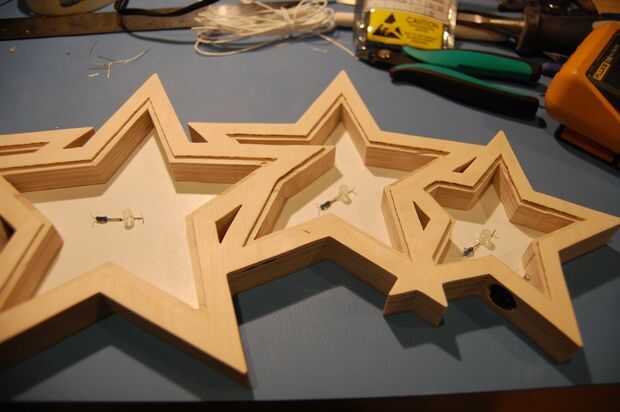

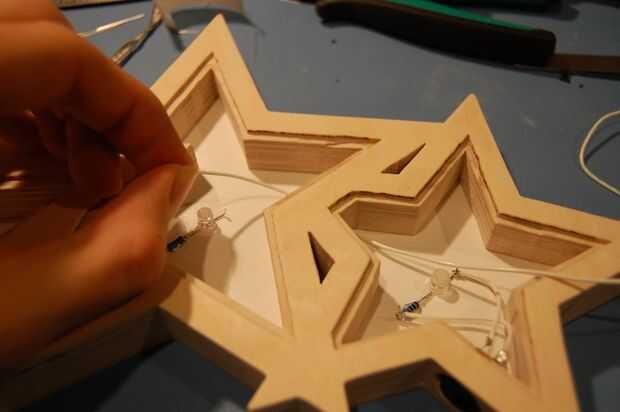

Usando un sistema de "manos", de la soldadura de cinco pares de LED-resistor. Trate de asegurarse de que la resistencia va en el mismo plomo de cada LED (digamos, el ánodo o positivo) para que sepas que forma instalar el LED más tarde. Doblar y recortar las puntas como se muestra en las fotos. Finalmente, un LED en el centro de cada estrella - el LED se debe estar en el centro, la resistencia del pegamento puede ser apagado al lado. He utilizado pegamento caliente para esto - no olvide conseguir pegamento en los extremos doblados, ya que todavía necesita que se les de la soldadura!

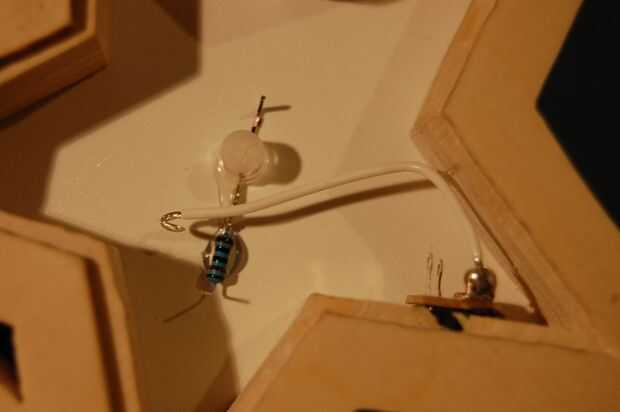

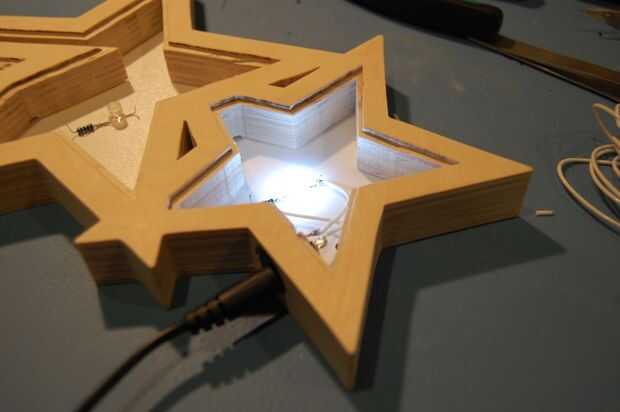

Comience con el LED más cercano a la DC jack. Identificar que el gato es positivo y soldar un cable entre eso perno y la resistencia (que se conecta al ánodo del LED). Soldar otro cable desde el pin negativo en la toma de CC para el cátodo (negativo) del LED. En este punto, prueba el LED al conectar el adaptador de CC. El LED debe encenderse. Si no es así, Compruebe la polaridad de lo LED y las conexiones de soldadura.

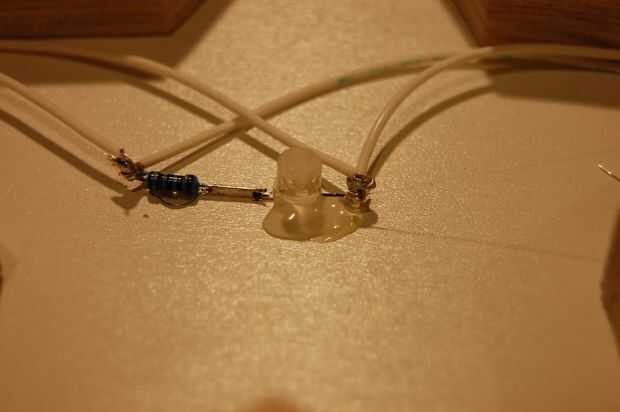

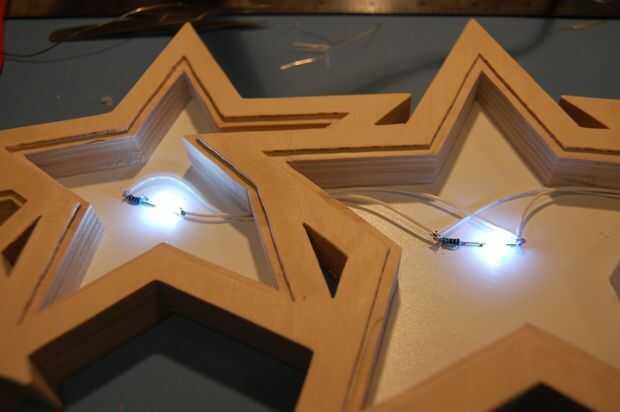

A continuación, ejecute un cable entre el LED de primera y segunda. El cable pasará por el canal que se corta antes, antes de la parte trasera estaba pegada en la. Otra vez, observando la polaridad, soldar un cable entre el dos resistores y segundo entre los cátodos. Así que sí, los LEDs se conectan en paralelo. Si usted quisiera intentar un serie/paralelo combinación en lugar de otro que depende de usted.

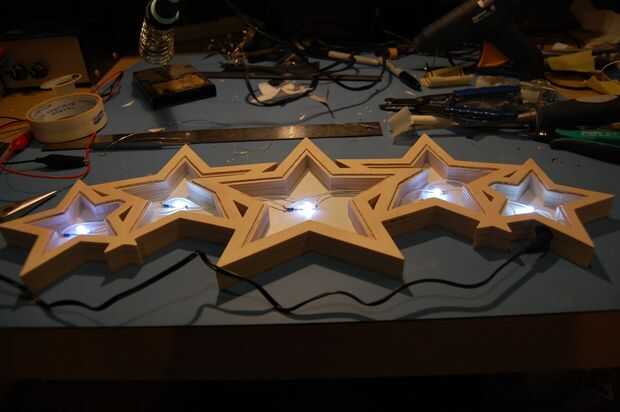

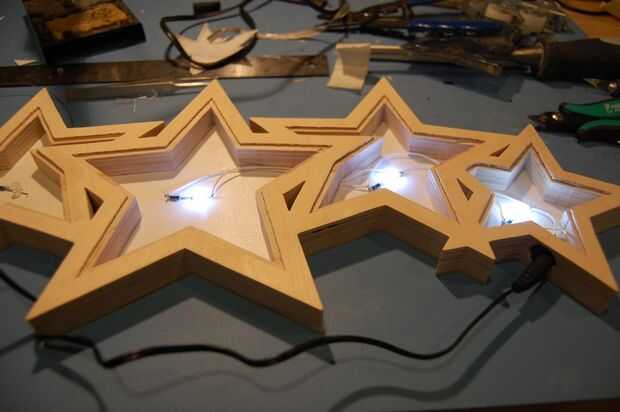

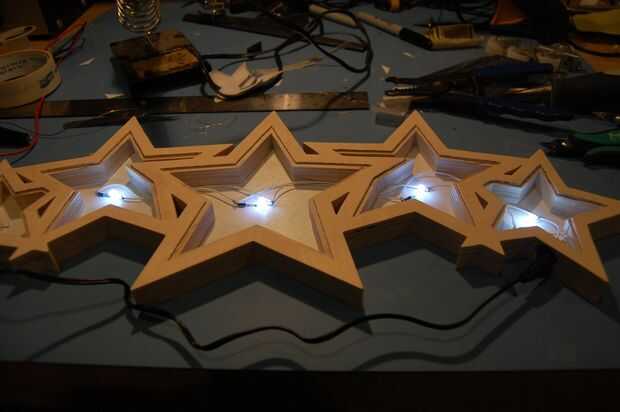

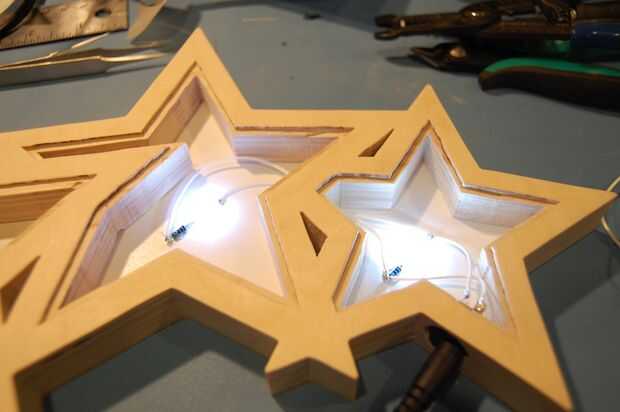

De esta manera, se conectan a cada LED, probando cada vez. Cuando que termines los cinco LED deberá encenderse alegremente. Aquí el último paso es pegar en el DC jack. Usé pegamento para esto también. Si los hilos se pegan para arriba demasiado, usted puede también pegar abajo con pegamento caliente.
También, si desea incluir un conmutador, usted necesitará encontrar un lugar adecuado para él. Debe cablearse entre el pin positivo de la toma de CC y la resistencia del primer LED.
