Las instrucciones en completar la maqueta de diseño de accionado por resorte para elevación/descenso de Center-Mounted estriberas en sillas de ruedas eléctricas (4 / 5 paso)

Paso 4: Instalación de sistema de Cable

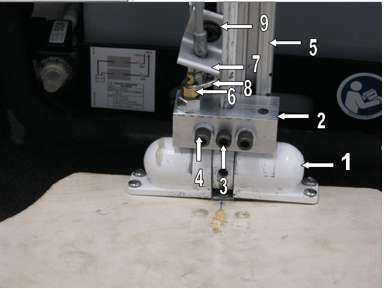

Taladrar un agujero a través de un lado del soporte (7) pasar un sujetador. Perfore un agujero a través al otro lado del soporte para pasar el cable.

Pase el cable a través del soporte. Con un robusto conector (8), fije el extremo del cable en la parte superior del émbolo del resorte. Llavero fue utilizado.

Usando un sujetador de 80/20 (9) seguro el soporte a la cara lateral del segmento más largo de 80/20. Posición tal que mover durante el tiro hasta conector con soporte de cable. Fuerza de tracción de cable Levante resorte de émbolo para eliminar el mecanismo de bloqueo y permiso de reposapiés para moverse.

Asegure el tornillo de gancho y ojal (10) para cara exterior de larga 80/20 y cable de hilo a través de que se guía hacia arriba y alrededor de las piernas del usuario.

Mango (11) puede colocarse al lado el usuario cuando no esté en uso.
