Lápices + Arduino = brillante! (2 / 3 paso)

Paso 2: La construcción

El "plomo" en el lápiz de grafito es eléctricamente conductor. Vamos a usar el Arduino para encender y apagar el transistor Darlington muy rápidamente. El transistor Darlington se conectará a la fuente de alimentación de computadora.

Esto hacer un montón de pequeñas chispas y evitar que el lapiz se caliente demasiado o de dañar la fuente de alimentación.

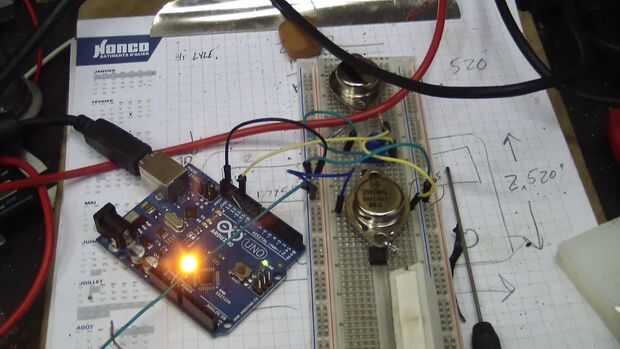

Aquí es cómo cablear hasta:

1 - afilar los lápices y más el cuerpo del lápiz, a cortar la madera para exponer el "plomo"

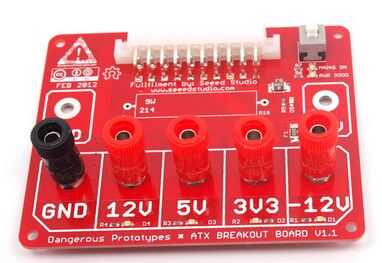

2 - conectar el ordenador poder suministro positivo + 12V a uno de lo de "lapiz"

3 - Conecte un extremo de la resistencia de 20 ohmios 25 vatios a lo otros de "lapiz"

4 - Conecte el otro extremo de la resistencia de 20 ohmios 25 vatios a la terminal de colector del transistor de Darlington

5 - conectar la tierra de suministro de energía de computadora al terminal de emisor del transistor Darlington

6 - Conecte un extremo de la resistencia de 1000 ohmios a un pin digital 6 de Arduino

7 - Conecte el otro extremo de la resistencia de 1000 ohmios a la puerta del transistor Darlington

8 - programa de Arduino usando la función de tono (Pin, frecuencia):

void setup() {}

}

void loop() {}

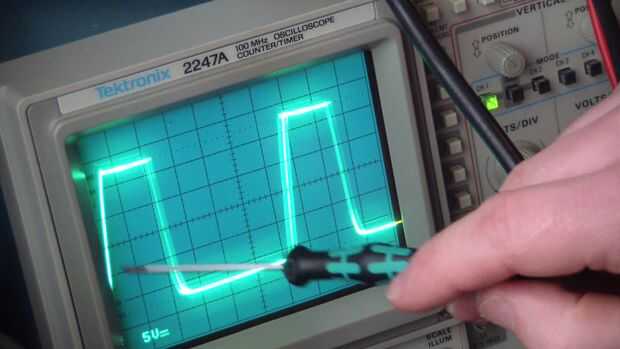

tono (6, 31000); Esto produce una onda cuadrada de deber del 50% de ciclo de 31000 Hz en el pin 6

}

9-pinza un lápiz en el mandril del taladro de columna y uno en la prensa de taladro

10-encender la fuente de alimentación de computadora y Arduino

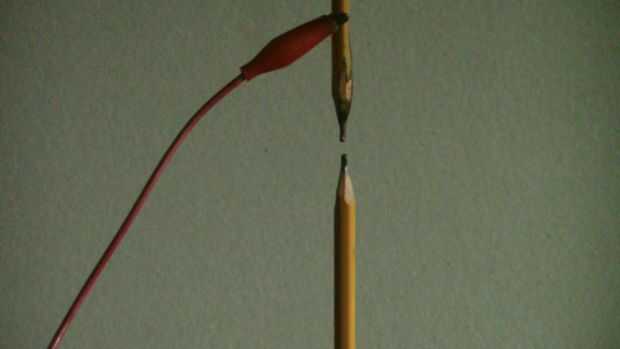

11 - traer dos lápices juntos hasta ver chispas

12 - He aquí la majestuosidad de iluminación de arco de carbono!

13 - no mires esto directamente sin un casco de la soldadura! Puede dañar sus ojos y conseguir quemadura en los ojos.

(sí, se siente tan mal como suena!)
