Lanzador de bola desmontable (5 / 10 paso)

Paso 5: marco

HERRAMIENTAS: Taladro (ᴓ 6, 13) - doblez de banco - tornillo de Banco

MATERIALES: Aluminio 50 x 3

La estructura existe de dos partes. Es importante perforar los orificios antes de doblar.

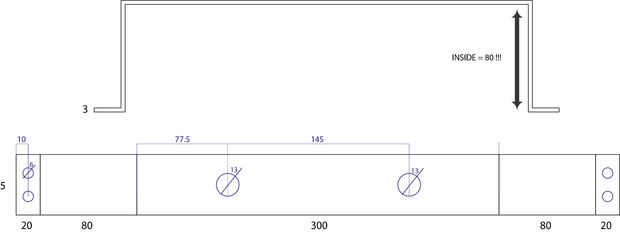

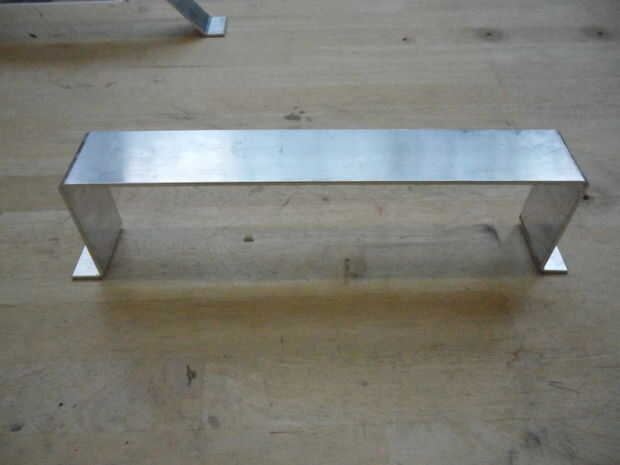

La primera parte es la más fácil, no importa la secuencia de plegado a lo doble. Las dimensiones están en el dibujo anterior. El tamaño más importante es el 80 mm interior y la distancia de centro entre los dos agujeros ᴓ 13 mm eje!

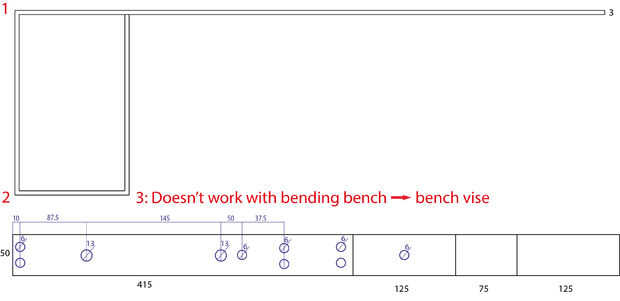

La segunda parte es la pieza central con el lazo. Siga los números para doblar las esquinas en primer lugar 3. El último rincón debe ser doblado con el tornillo de banco. Si quieres una buena esquina, vio un pequeño bloque para caber entre las placas, la fija entre las placas con una llave de tornillo como se puede ver en la imagen. Entonces pone entre el tornillo de banco y dóblalo. (utilice bloques para proteger el material)

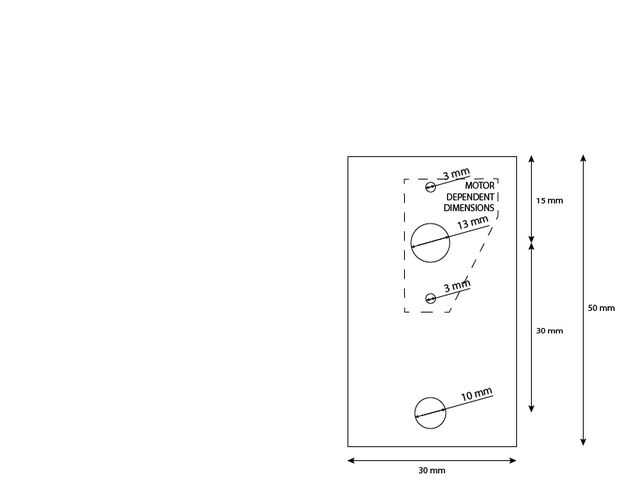

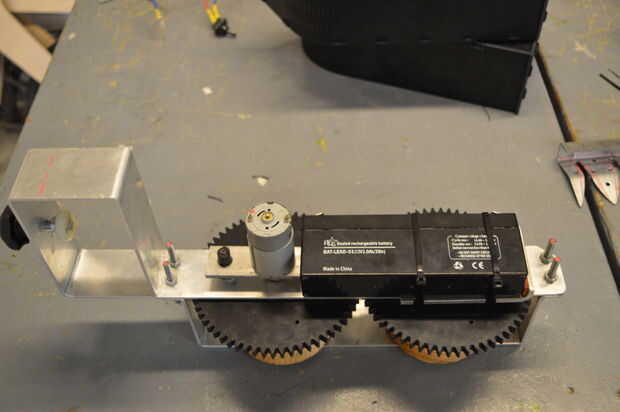

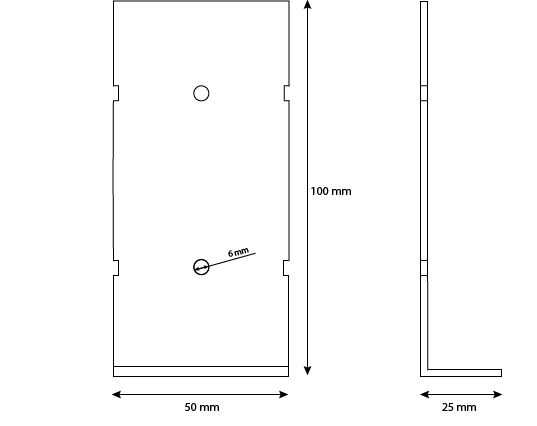

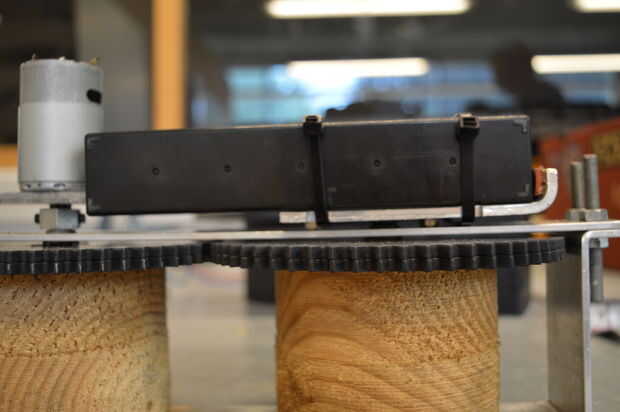

Para acoplar el motor y la batería, lo mejor es hacer dos placas más pequeñas, puede realizarse con el resto de la tira de aluminio. Los agujeros indicados en la placa se dependen de las especificaciones del motor. Estos son los tamaños tenemos que utilizar.
